Filtrul sinusoidal Schneider Electric VW3A5218, dezvoltat pentru convertoarele de frecvență din seriile Altivar Process ATV600 și ATV900, este un filtru de ieșire de înaltă calitate care îmbunătățește semnificativ performanța și fiabilitatea sistemelor de acționare cu convertor de frecvență. Acest filtru robust, cu un curent nominal de 75 A, este soluția ideală pentru sistemele de automatizare industrială în care protecția motorului și reducerea zgomotului sunt importante. Filtrul sinusoidal VW3A5218 este compatibil cu convertoarele de frecvență Schneider Electric Altivar Process din seriile ATV600 și ATV900, în special cu versiunile trifazate de 45-55 kW, 500-690 V, montate pe perete. În unități americane, aceasta corespunde unei puteri de 60-75 CP și unei alimentări trifazate de 600 V. Produsul filtrează eficient armonicele generate de convertizorul de frecvență, reduce zgomotul motorului și protejează motorul de vârfurile de tensiune dăunătoare. Tensiunea maximă admisibilă este de 690 V c.a., iar frecvența maximă de ieșire este de 70 Hz. Filtrul funcționează la o frecvență de comutație de 2 kHz și poate suporta de 1,5 ori curentul nominal timp de până la 60 de secunde. Această caracteristică tehnică este deosebit de utilă pentru sarcinile de vârf la pornire sau alte suprasarcini tranzitorii. Parametrii tehnici ai filtrului sinusoidal VW3A5218 includ o greutate netă de 75 kg și dimensiuni de 392 x 375 x 245 mm (a x c x b). Filtrul are un grad de protecție IP00, astfel încât este necesară o carcasă suplimentară pentru protecția la atingere. Specificațiile sale de mediu includ gradul de poluare 2 (în conformitate cu EN 50178), rezistență la vibrații de 1 gn (în intervalul 13-200 Hz) și 1,5 mm vârf-la-vârf (în intervalul 3-13 Hz) în conformitate cu IEC 60068-2. Rezistența la șocuri este de 15 gn pentru 11 ms, conform IEC 60068-2-27. Umiditatea relativă poate varia de la 0 la 95%, intervalul de temperatură de funcționare este de la -10 la 45 °C, iar intervalul de temperatură de depozitare este de la -40 la 65 °C. Produsul poate fi utilizat la altitudini de până la 1000 de metri deasupra nivelului mării fără reducerea puterii nominale, iar între 1000 și 3000 de metri, este necesară o reducere a puterii nominale de 1% la fiecare 100 de metri. Filtrul sinusoidal VW3A5218 este ușor de instalat, iar pentru dispozitiv sunt disponibile desene dimensionale detaliate și recomandări de instalare. Conexiunea între filtru și convertorul de frecvență se realizează prin terminale, așa cum se arată în schema de cablare atașată. În timpul instalării, trebuie luate în considerare distanțele necesare pentru ventilație: trebuie asigurat un spațiu liber de minimum 150 mm (5,91 inci) în toate direcțiile. Produsul este conform cu standardul UL 508, care garantează o calitate și o siguranță ridicate. Filtrul sinusoidal Schneider Electric VW3A5218 este alegerea ideală dacă sunteți în căutarea unei soluții profesionale pentru optimizarea performanței și duratei de viață a sistemelor de convertoare de frecvență.

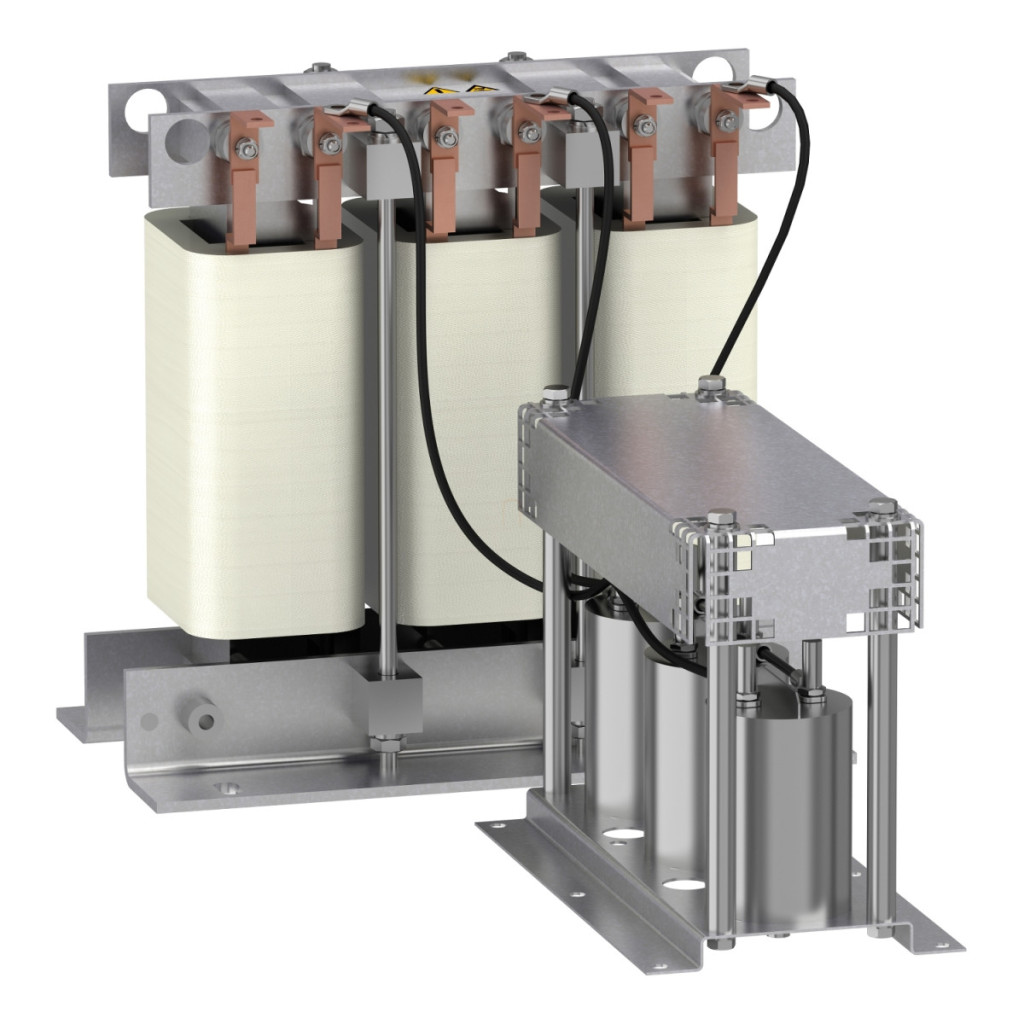

Schneider Electric Altivar Process ATV600 - VW3A5218 - accesoriu convertor de frecvență, filtru sinusoidal de ieșire, IP00, 75 A, pentru convertoare de frecvență 600/900 Date tehnice
Caracteristici principale
Tipul produsului sau al componentei: Filtru sinusoidal
Gama de produse compatibile: Altivar Process ATV600, Altivar Process ATV900
Aplicație specială a produsului: Filtru de ieșire
Curent nominal: 75 A
Disipare termică: 500 W, 115 °C
Compatibilitatea produsului
Variator de viteză ATV630, montat pe perete - 45 kW, 500...690 V trifazat
Variator de viteză ATV630, montat pe perete - 55 kW, 500...690 V trifazat
Variator de viteză ATV930, montat pe perete - 45 kW, 500...690 V trifazat
Variator de viteză ATV930, montat pe perete - 55 kW, 500...690 V trifazat
Variator de viteză ATV630, montat pe perete, 60 CP, 600 V trifazat
Convertizor de frecvență ATV630, montat pe perete, 75 CP, 600 V trifazat
Convertizor de frecvență ATV930, montat pe perete, 60 CP, 600 V trifazat
Variator de viteză ATV930, montat pe perete, 75 CP, 600 V trifazat
Caracteristici electrice
Frecvență de comutare: 2 kHz
Frecvență maximă de ieșire: 70 Hz
Tensiune maximă admisibilă: 690 V c.a.Terminal Curent maxim: 1,5 x curent nominal (durată = 60 s) Caracteristici de mediu Grad de protecție IP: IP00 Grad de poluare: 2 conform EN 50178 Rezistență la vibrații: 1 gn (f= 13...200 Hz) conform IEC 60100 2 conform EN 50178
Rezistență la vibrații: 1 gn (f= 13...200 Hz) conform IEC 60068-2
1,5 mm vârf la vârf (f= 3...13 Hz) conform IEC 60068-2
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Umiditate relativă: 0...95 %
Temperatura aerului ambiant în timpul funcționării: -10...45 °C
Temperatura aerului ambiant în timpul depozitării: -40...65 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii
1000...3000 m cu reducere a curentului de 1% la fiecare 100 m
Standarde
UL 508
Caracteristici fizice
Greutate netă: 75 kg
Dimensiuni (mm): 392 x 245 x 375 (a x b x c)
