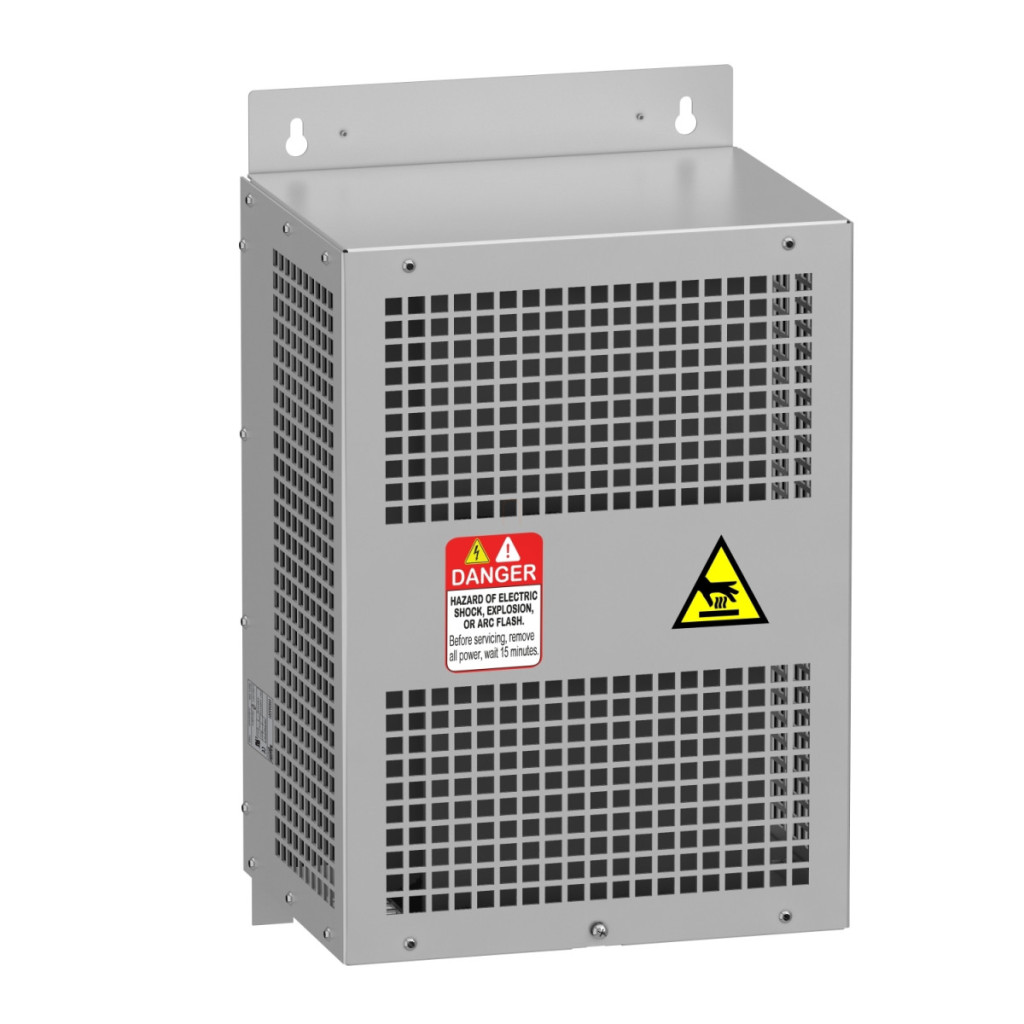

Filtrul dv/dt VW3A5301 fabricat de Schneider Electric oferă o soluție profesională de înaltă calitate pentru optimizarea puterii motoarelor cu frecvență variabilă. Acest produs este deosebit de util în aplicații în care este importantă creșterea duratei de viață a motorului și asigurarea funcționării fiabile a sistemului, chiar și cu cabluri lungi ale motorului. Filtrul dv/dt VW3A5301 este compatibil cu o gamă largă de convertoare de frecvență din seria Altivar, inclusiv familiile de produse Altivar Process ATV600 și ATV900, Easy Altivar 610 și Altivar Machine ATV340. Filtrul este proiectat în principal pentru convertizoare cu o putere cuprinsă între 0,75 kW și 2,2 kW și are un curent nominal de 6 amperi. Datorită listei sale largi de compatibilitate, poate fi utilizat cu o varietate de convertizoare de frecvență variabilă, cum ar fi ATV630, Dispozitive din seriile ATV650, ATV610, ATV930 și ATV950, în diverse intervale de putere și tensiune, inclusiv 200-240 V și 380-480 V. Unul dintre avantajele remarcabile ale filtrului VW3A5301 este că reduce semnificativ valoarea dv/dt, care poate ajunge până la 3000 V/µs atât în intervalele de tensiune de 200-240 V, cât și în cele de 380-480 V. Această caracteristică este deosebit de importantă pentru protejarea izolației motorului, care este astfel mai puțin expusă efectelor dăunătoare ale vârfurilor de tensiune înaltă. Filtrul permite, de asemenea, utilizarea a până la 300 de metri de cablu de motor ecranat sau neecranat, oferind opțiuni de instalare extrem de flexibile. Frecvența maximă de ieșire de 100 Hz permite o gamă largă de aplicații cu cerințe diferite de control al motorului. Produsul generează 16 W de căldură la o frecvență de comutare de 4 kHz și are un grad de protecție IP20, care poate fi opțional actualizat la IP21 cu kitul VW3A53902. Filtrul VW3A5301 funcționează în mod fiabil în diverse condiții de mediu. Intervalul de temperatură de funcționare este între -10 °C și 50 °C fără limitarea curentului, în timp ce între 50 °C și 60 °C este necesară o reducere a curentului de 1,5% per grad. În ceea ce privește altitudinea, poate fi utilizat fără limitare de curent de la 0 la 1000 de metri, iar între 1000 și 4000 de metri, este necesară o reducere a curentului de 1% pentru fiecare 100 de metri. Dimensiunile fizice ale produsului sunt: 295 mm lățime, 535 mm înălțime și 215 mm adâncime, cu o greutate netă de 11 kg. Conexiunea electrică se realizează cu blocuri terminale care pot acomoda cabluri cu o secțiune transversală maximă de 6 mm²/AWG 10. Conform desenelor de instalare, filtrul trebuie amplasat sub convertizorul de frecvență, lăsând cel puțin 100 mm de spațiu liber pe toate laturile pentru o funcționare corespunzătoare.
Date tehnice filtru dv/dt Schneider Electric VW3A5301
Caracteristici generale
Tip produs: Filtru dv/dt
Compatibilitate: Altivar Process ATV600, Altivar Process ATV900, Easy Altivar 610, Altivar Machine ATV340
Aplicație:Filtru de ieșire pentru convertizoare de frecvență
Curent nominal: 6 A
Produse compatibile
Convertizoare de frecvență ATV630/ATV650/ATV610 - 0,75 kW, 1,5 kW, 2,2 kW (380...480 V)
Convertoare de frecvență ATV630/ATV930 - 0,75 kW (200...240 V)
Convertoare de frecvență ATV930/ATV950 - 0,75 kW, 1,5 kW, 2,2 kW (380...480 V)
Parametri tehnici
Lungimea maximă a cablului motorului: 300 m (atât pentru cabluri ecranate, cât și pentru cabluri neecranate)
Valoarea dv/dt: max. 3000 V/µs (pentru 200...240 V și 380...480 V)
Pierdere de căldură: 16 W la frecvență de comutație de 4 kHz
Frecvență maximă de ieșire: 100 Hz
Temperatură de funcționare: -10...50 °C (fără limitarea curentului), 50...60 °C (reducere a curentului de 1,5%/°C) Altitudine de funcționare: 0...1000 m (fără limitarea curentului), 1000...4000 m (reducere a curentului de 1%/100 m) Caracteristici fizice Grad de protecție: IP20 (opțional IP21 cu kit)4000 m (reducere a curentului de 1%/100 m)
Caracteristici fizice
Grad de protecție: IP20 (opțional IP21 cu kitul VW3A53902)
Lățime: 295 mm
Înălțime: 535 mm
Adâncime: 215 mm
Greutate netă: 11 kg
Conexiune
Conexiune electrică: Bloc terminal, max. 6 mm² / AWG 10
Temperatură de depozitare: -40...70 °C
