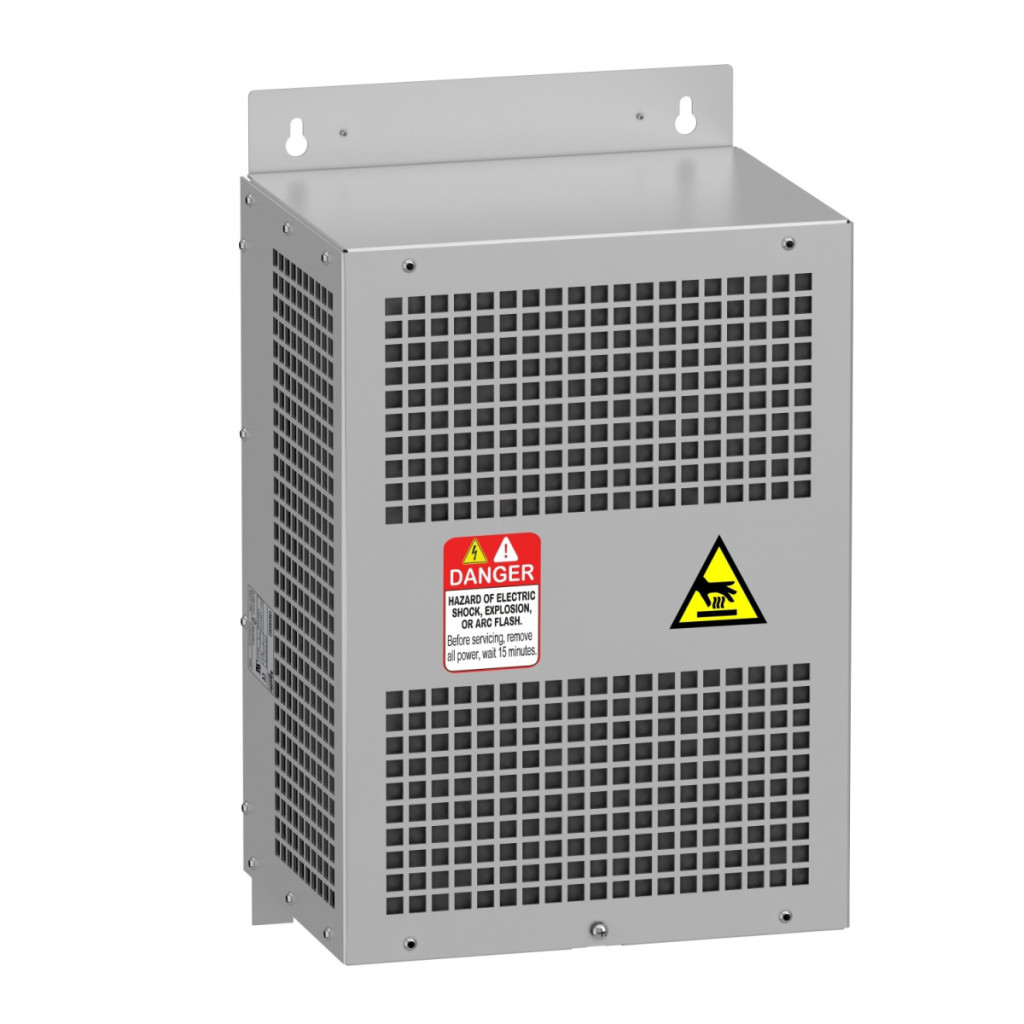

Schneider Electric VW3A5303 este un filtru de ieșire dv/dt de înaltă calitate, conceput special pentru convertizoare de frecvență. Această soluție profesională de filtrare poate fi conectată la ieșirea convertizoarelor de frecvență Altivar care funcționează în intervalul de putere 4-15 kW și reduce eficient vârfurile de tensiune din cablul motorului. Filtrul VW3A5303 are un curent nominal de 25 A și limitează valoarea dv/dt la maximum 3000 V/µs atât în intervalul de tensiune 200...240 V, cât și în intervalul 380...480 V. Acest filtru este deosebit de util pentru cablurile lungi ale motorului, deoarece poate fi utilizat cu cabluri neecranate de până la 500 de metri și cabluri ecranate de până la 300 de metri. Frecvența maximă de ieșire este de 100 Hz, ceea ce asigură o gamă largă de aplicații. Produsul este foarte compatibil cu familia Schneider Electric Altivar. Poate fi utilizat cu seriile Easy Altivar 610, Altivar Process ATV900, Altivar Process ATV600 și Altivar Machine ATV340, printre altele. În ceea ce privește tipurile specifice, este compatibil cu ATV630, ATV650, ATV610, Convertoare de frecvență ATV930 și ATV950 în diverse categorii de putere. Acest spectru larg de compatibilitate asigură faptul că filtrul poate fi utilizat într-o gamă largă de aplicații industriale. VW3A5303 funcționează în mod fiabil la temperaturi ambientale de la -10 la 50 °C fără limitare de curent și în intervalul de la 50 la60 °C cu o limitare a curentului de 1,5% per °C. În ceea ce privește altitudinea, poate fi utilizat fără limitare de curent până la 1000 de metri și între 1000 și 4000 de metri cu o limitare a curentului de 1% per 100 de metri. Filtrul are un grad de protecție IP20, care poate fi crescut la IP21 utilizând kitul de accesorii VW3A53902. Conexiunea electrică se realizează printr-un bloc de conectori cu o capacitate de 10 mm²/AWG 8. Generarea de căldură a produsului este de 49 W la 4 kHz.
Date tehnice filtru de ieșire Schneider Electric Altivar VW3A5303 dv/dt
Date generale
Tip produs sau componentă: Filtru Dv/dt
Compatibilitate: Easy Altivar 610, Altivar Process ATV900, Altivar Process ATV600, Altivar Machine ATV340
Aplicație: Filtru de ieșire
Curent nominal: 25 A
Caracteristici electrice
Lungime maximă cablu motor: 500 m cablu neecranat, 300 m cablu ecranat
Valoare dv/dt: 3000 V/µs max 200...240 V, 3000 V/µs max 380...480 V
Pierdere de căldură: 49 W la 4 kHz
Frecvență maximă de ieșire a unității: 100 Hz
Conexiune electrică: Bloc terminal, capacitate 10 mm² / AWG 8
Condiții de funcționare
Temperatura aerului ambiant: -10...50 °C (fără limitare de curent), 50...60 °C (cu limitare de curent de 1,5% per °C) Altitudine de funcționare: 0...1000 m fără limitare de curent, 1000...4000 m cu limitare de curent de 1% la fiecare 100 de metri
Grad de protecție IP: IP20, IP21 (cu kitul VW3A53902)
Temperatură de depozitare: -40...70 °C
Caracteristici fizice
Lățime: 295 mm
Înălțime: 535 mm
Adâncime: 215 mm
Greutate netă: 12 kg
