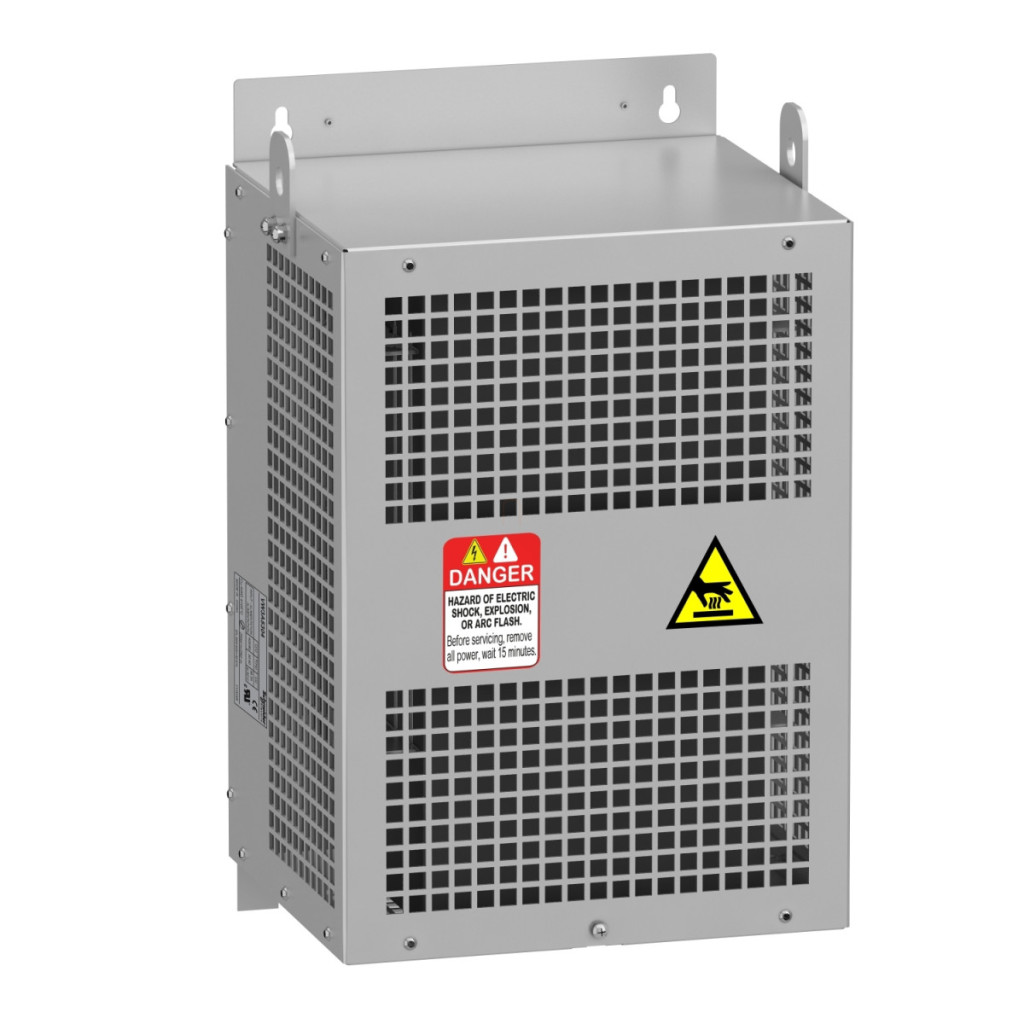

Filtrul Schneider Electric VW3A5304 dv/dt este o soluție profesională pentru condiționarea semnalului de ieșire al convertizoarelor de frecvență (VSD). Acest dispozitiv special este proiectat pentru convertoare de frecvență care funcționează în intervalul de putere 5,5-22 kW și are protecție IP20. Funcția principală a filtrului VW3A5304 dv/dt este de a limita abruptul (dv/dt) impulsurilor de tensiune generate de convertorul de frecvență. Acest lucru reduce semnificativ vârfurile de tensiune și reflexiile din cablul motorului și înfășurarea, care pot fi deosebit de problematice în cazul cablurilor lungi ale motorului. Filtrul limitează gradientul de tensiune la maximum 3000 V/μs atât în intervalul de tensiune 200-240 V, cât și în intervalul 380-480 V. Această caracteristică este deosebit de valoroasă atunci când se lucrează cu cabluri lungi ale motorului - poate fi utilizată cu cabluri neecranate de până la 500 de metri sau cabluri ecranate de până la 300 de metri. Produsul are un curent nominal de 50 A, ceea ce îl face pe deplin adecvat pentru acționări din gama sa de aplicații. Filtrul VW3A5304 este compatibil cu mai multe familii de convertoare de frecvență Schneider Electric, inclusiv seriile Altivar Process ATV900, Altivar Process ATV600, Easy Altivar 610 și Altivar Machine ATV340. În ceea ce privește compatibilitatea cu modele specifice, acesta funcționează cu diverse convertizoare de frecvență ATV630, ATV650, ATV610, ATV930 și ATV950 care funcționează în gama de putere de la 5,5 kW la 22 kW. Filtrul este ușor de conectat și are terminale de 16 mm² (AWG 6). În timpul instalării, este important de reținut că filtrul generează căldură în timpul funcționării - la 4 kHz trebuie să se aștepte o disipare a căldurii de 65 W. Intervalul de temperatură de funcționare al produsului este între -10 și 50 °C fără reducerea curentului, în timp ce între 50 și 60 °C trebuie aplicată o reducere de 1,5% per grad. Filtrul poate fi utilizat la altitudini de 0-1000 metri deasupra nivelului mării fără nicio reducere a puterii, iar între 1000 și 4000 metri cu o reducere de 1% la fiecare 100 metri. În ceea ce privește caracteristicile fizice, VW3A5304 măsoară 300 mm în lățime, 560 mm în înălțime și 245 mm în adâncime, cu o greutate netă de 18 kg. Frecvența maximă de ieșire a motorului este de 100 Hz. Filtrul are protecție de bază IP20, dar protecția IP21 este disponibilă și cu kitul VW3A53903. Intervalul de temperatură de depozitare este între -40 °C și 70 °C. În timpul instalării, este important să se respecte distanțele minime: trebuie să se asigure un spațiu liber de cel puțin 100 mm (3,93 inci) în toate direcțiile pentru a asigura o răcire adecvată.
Date tehnice filtru dv/dt Schneider Electric VW3A5304
Caracteristici generale
Tip produs: Filtru dv/dt
Compatibilitate: Altivar Process ATV900, Altivar Process ATV600, Easy Altivar 610, Altivar Machine ATV340
Aplicație: Filtru de ieșire
Curent nominal: 50 A
Modele de convertoare de frecvență compatibile
Convertizor de viteză variabilă ATV630 pentru montare pe perete - 11 kW, 200...240 V
Convertizor de frecvență ATV630 pentru montare pe perete - 15 kW, 380...480 V
Convertizor de frecvență ATV630 pentru montare pe perete - 18,5 kW, 380...480 V
Convertizor de frecvență ATV630 pentru montare pe perete - 22 kW, 380...480 V
Convertizor de frecvență ATV650 pentru montare pe perete - 15 kW, 380...480 V
Convertizor de frecvență ATV650 pentru montare pe perete - 18,5 kW, 380...480 V
Convertizor de frecvență ATV650 pentru montare pe perete - 22 kW, 380...480 V
Convertizor de frecvență ATV610 - 18,5 kW, 380...415 V
Convertizor de frecvență ATV610 - 22 kW, 380...415 V
Convertizor de frecvență ATV630 pentru montare pe perete - 5,5 kW, 200...240 V
Convertizor de frecvență ATV630 pentru montare pe perete - 7,5 kW, 200...240 V
Convertizor de frecvență ATV930 pentru montare pe perete - 11 kW, 200...240 V
Convertizor de frecvență ATV930 pentru montare pe perete - 15 kW, 380...480 V
Convertizor de frecvență ATV930 pentru montare pe perete - 18,5 kW, 380...480 V
Convertizor de frecvență ATV930 pentru montare pe perete - 22 kW, 380...480 V
Convertizor de frecvență ATV950 pentru montare pe perete - 15 kW, 380...480 V
Convertizor de frecvență ATV950 pentru montare pe perete - 18,5 kW, 380...480 V
Convertizor de frecvență ATV950 pentru montare pe perete - 22 kW, 380...480 V
Date de instalare și conectare
Conectare electrică: Bloc terminal, capacitate de conectare: 16 mm² / AWG 6
Lungime maximă cablu motor: 500 m cablu neecranat, 300 m cablu ecranat
Parametri tehnici
dv/dt: max. 3000 V/µs 200...240 V, max. 3000 V/µs la 380...480 V
Pierdere de căldură: 65 W la 4 kHz
Frecvență maximă de ieșire a acționării: 100 Hz
Temperatură ambiantă de funcționare: -10...50 °C (fără reducerea curentului), 50...60 °C (reducere a curentului de 1,5% per °C) Altitudine de funcționare: 0...1000 m fără reducerea curentului, 1000...4000 m cu reducere a curentului (1% la fiecare 100 m)
Caracteristici fizice
Lățime: 300 mm
Înălțime: 560 mm
Adâncime: 245 mm
Greutate netă: 18 kg
Condiții de mediu
Protecție IP: IP20, IP21 (cu kit VW3A53903)
Temperatură de depozitare: -40...70 °C
