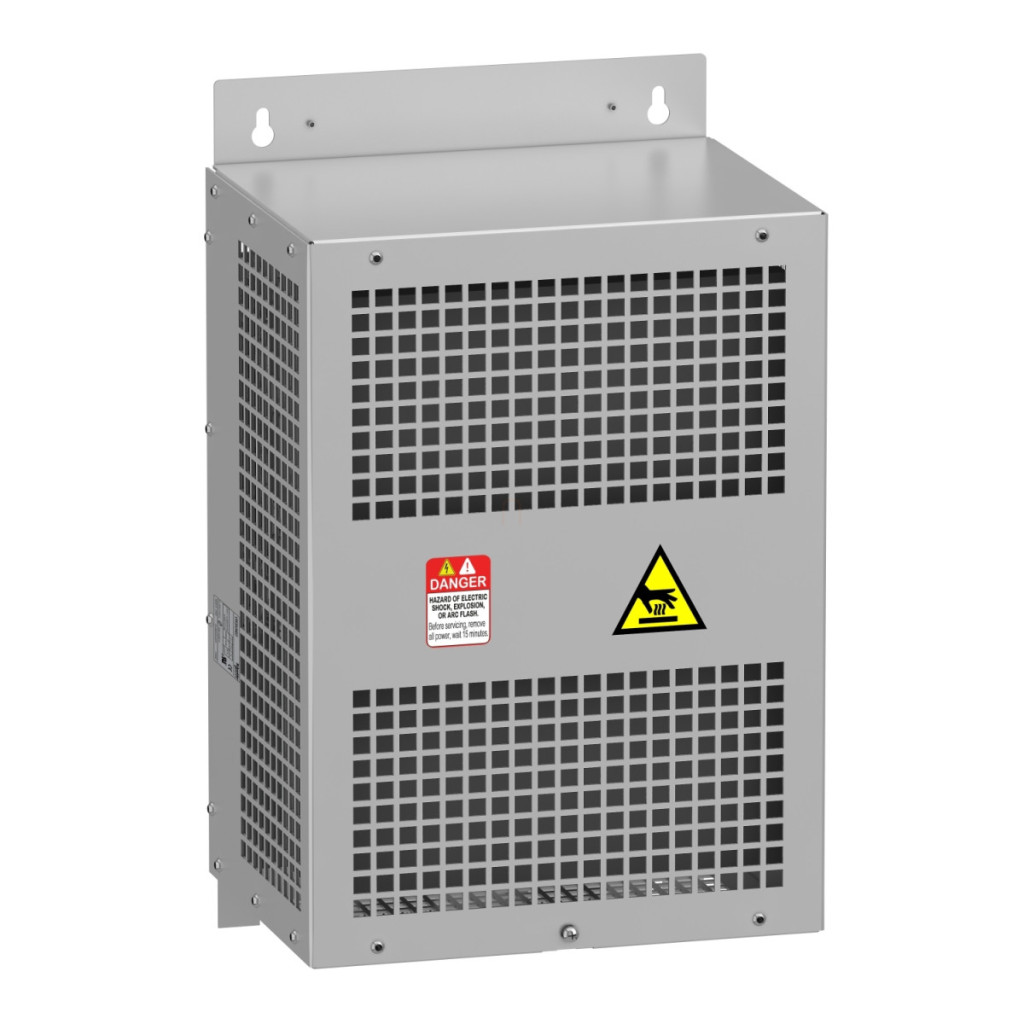

Filtrul de ieșire Schneider Electric VW3A5403 este un accesoriu extrem de util pentru convertoarele de frecvență din seriile Altivar Process ATV600 și ATV900. Acest filtru, cu un curent nominal de 25 A, este soluția ideală pentru utilizatorii care doresc să utilizeze sistemul de acționare cu un cablu de motor mai lung sau să reducă solicitarea motorului cauzată de supratensiune. Filtrul VW3A5403 permite utilizarea cablurilor de motor neecranate cu lungimea de până la 1000 de metri sau a cablurilor de motor ecranate cu lungimea de până la 500 de metri, oferind o flexibilitate excepțională la instalare. Produsul are un grad de protecție IP20 ca standard, dar poate fi actualizat la IP21 cu kitul VW3A53902. Filtrul sinusoidal este proiectat pentru un curent nominal de 25 A și funcționează la o frecvență de comutație de 4-8 kHz. Filtrul are o frecvență maximă de ieșire de 100 Hz, ceea ce îl face potrivit pentru majoritatea aplicațiilor industriale. În ceea ce privește compatibilitatea, VW3A5403 poate fi utilizat cu o varietate de acționări Altivar, inclusiv ATV630, ATV650, ATV930 și ATV950, cu motoare de diferite puteri. Mai precis, poate fi utilizat cu motoare de 7,5 kW și 11 kW în gama 380-480 V și cu motoare de 4 kW în gama 200-240 V. Căderea maximă de tensiune la sarcina nominală este de numai 8%, iar tensiunea maximă admisibilă este de 480 V c.a. Filtrul poate suporta de 1,2 ori curentul nominal timp de 60 de secunde, oferind o capacitate de încărcare excelentă în cazul unei suprasarcini temporare. Parametrii tehnici ai VW3A5403 includ generarea de căldură de 103 W la 4 kHz, iar în ceea ce privește conexiunea electrică, are blocuri terminale cu capacitate de 10 mm²/AWG 8. Dimensiunile fizice ale filtrului sunt: 295 mm lățime, 530 mm înălțime și 215 mm adâncime, cu o greutate netă de 20 kg. În ceea ce privește altitudinea de funcționare, nu este necesară nicio reducere a curentului până la 1000 de metri, iar între 1000 și 4000 de metri, trebuie aplicată o reducere a curentului de 1% la fiecare 100 de metri. În mod similar, în ceea ce privește temperatura ambiantă, nu este necesară nicio reducere între -15 și 50 °C, iar între 50 și 60 °C trebuie aplicată o reducere de 1,5% pentru fiecare grad. VW3A5403 are o rezistență excelentă la mediul înconjurător, respectând numeroase standarde IEC. Produsul este clasificat ca 3B1 pentru protecție împotriva contaminării biologice, 3C3 pentru protecție împotriva contaminării chimice și 3S3 pentru protecție împotriva contaminării cu praf, conform IEC 60721-3-3. În ceea ce privește robustețea mecanică, acesta este conform cu clasa 3M4 atât pentru șocuri, cât și pentru vibrații, conform IEC 60721-3-3. Gradul de poluare este 2 conform IEC 61800-5-1, iar umiditatea relativă poate fi între 5-95% fără condens.
Schneider Electric Altivar Process ATV600 - VW3A5403 - accesoriu convertizor de frecvență, filtru sinusoidal de ieșire, IP20, 25 A, pentru convertoare de frecvență 600/900 Date tehnice
Caracteristici principale
Tipul produsului sau al componentei: Filtru sinusoidal
Compatibilitate: Altivar Process ATV900, Altivar Process ATV600
Aplicație specifică produsului: Filtru de ieșire
Informații suplimentare
Lungimea maximă a cablului motorului: 1000 m cablu neecranat, 500 m cablu ecranat
Curent nominal: 25 A
Pierdere de căldură: 103 W la 4 kHz
Compatibilitate produs:
- Convertizor de frecvență ATV630 montat pe perete, motor: 7,5 kW, 380...480 V
- Convertizor de frecvență ATV630 montat pe perete, motor: 11 kW, 380.....480 V
- Convertizor de frecvență ATV630 montat pe perete, motor: 4 kW, 200...240 V
- Convertizor de frecvență ATV650 montat pe perete, motor: 7,5 kW, 380...480 V
- Convertizor de frecvență ATV650 montat pe perete, motor: 11 kW, 380...480 V
- Convertizor de frecvență ATV930 montat pe perete, motor: 7,5 kW, 380...480 V
- Convertizor de frecvență ATV930 montat pe perete, motor: 11 kW, 380...480 V
- Convertizor de frecvență ATV930 montat pe perete, motor: 4 kW, 200...240 V
- Convertizor de frecvență ATV950 montat pe perete, motor: 7,5 kW, 380...480 V
- Convertizor de frecvență ATV950 montat pe perete, motor: 11 kW, 380...480 V
Conexiune electrică: bloc terminal, capacitate de conectare: 10 mm² / AWG 8
Altitudine de funcționare: <= 1000 m fără reducerea curentului, 1000...4000 m cu reducerea curentului cu 1% la fiecare 100 m
Frecvență de comutare: 4...8 kHz
Frecvență maximă de ieșire: 100 Hz
Cădere maximă de tensiune la sarcina nominală: 8 %
Tensiune admisibilă: 480 V c.a.
Curent maxim: 1,20 x curentul nominal (durată = 60 s)
Date mecanice
Lățime: 295 mm
Înălțime: 530 mm
Adâncime: 215 mm
Greutate netă: 20 kg
Caracteristici de mediu
Nivel de protecție IP: IP20, IP21 (cu kitul VW3A53902)
Caracteristici de mediu: Clasa de protecție împotriva contaminării biologice 3B1 conform IEC 60721-3-3, clasa de protecție împotriva contaminării chimice 3C3 conform IEC 60721-3-3, clasa de protecție împotriva contaminării cu praf 3S3 conform IEC 60721-3-3
Grad de contaminare: 2 conform IEC 61800-5-1
Umiditate relativă: 5...95 % fără condensare
Temperatura ambiantă de funcționare: 50...60 °C (cu o reducere de 1,5 % per °C), -15...50 °C (fără reducere)
Temperatura ambiantă de depozitare: -40...70 °C Robustețe mecanică: Clasa de vibrații 3M4 conform IEC 60721-3-3, Clasa de vibrații 3M4 conform IEC 60721-3-3
Instrucțiuni de instalare
Filtrul trebuie instalat la o distanță minimă de 100 mm de alte echipamente pe toate laturile, pentru a asigura o răcire adecvată.
Schema de conectare
Filtrul trebuie conectat între convertorul de frecvență și motor, în conformitate cu schema de conectare din documentație. La conectare, asigurați-vă că fazele (L1-L2-L3/U-V-W) și punctele de împământare sunt conectate corect.
