Dezvoltat ca o completare a seriei Altivar Process de la Schneider Electric, filtrul de ieșire VW3A5405 oferă o soluție extrem de eficientă pentru optimizarea curentului de ieșire al convertizoarelor de frecvență. Acest dispozitiv, cu un curent nominal de 95 A, este o alegere excelentă atunci când trebuie să creșteți semnificativ lungimea cablajului dintre motor și convertizorul de frecvență, deoarece poate fi utilizat cu până la 1000 de metri de cablu neecranat sau 500 de metri de cablu ecranat. Filtrul sinusoidal VW3A5405 este foarte compatibil cu diferite tipuri de convertoare de frecvență Altivar Process ATV600 și ATV900. Datorită compatibilității sale largi, poate fi utilizat cu convertoarele de frecvență ATV630, ATV650, ATV930 și ATV950 montate pe perete, în diverse categorii de putere, în intervalul 15-45 kW, atât în intervalul de tensiune de alimentare 200-240 V, cât și în intervalul 380-480 V. Versatilitatea produsului este demonstrată de faptul că este o alegere potrivită pentru o gamă largă de aplicații industriale cu cerințe de putere diferite. Parametrii tehnici ai filtrului sinusoidal VW3A5405 sunt impresionanți: frecvență de comutare între 4 și 8 kHz, frecvență maximă de ieșire de 100 Hz, cădere maximă de tensiune de 8% la sarcina nominală și tensiune admisibilă de 480 V c.a. Capacitatea sa de suprasarcină pe termen scurt este, de asemenea, demnă de remarcat, deoarece poate suporta până la 1,2 ori curentul nominal timp de 60 de secunde. Dispozitivul are o lățime de 380 mm, o înălțime de 760 mm și o adâncime de 285 mm, cu o greutate netă de 60 kg. Aceste dimensiuni trebuie luate în considerare în timpul instalării pentru a asigura amplasarea corectă. Conexiunea electrică se realizează printr-un bloc terminal cu o capacitate de conectare de 50 mm²/AWG 1. Condițiile de mediu ale filtrului sinusoidal de ieșire VW3A5405 sunt, de asemenea, demne de menționat: acesta are un grad de protecție IP20, care poate fi crescut opțional la IP21 prin utilizarea kitului VW3A53904. Intervalul de temperatură de funcționare este între -15 °C și 50 °C fără reducere a puterii, în timp ce între 50 °C și 60 °C este necesară o reducere a puterii de 1,5% pe grad. Filtrul sinusoidal este rezistent la influențele mediului, după cum o demonstrează clasa de rezistență la contaminare biologică 3B1, clasa de rezistență la contaminare chimică 3C3 și clasa de rezistență la contaminare cu praf 3S3, conform IEC 60721-3-3. Nivelul său de contaminare este 3 conform IEC 61800-5-1, iar intervalul de umiditate relativă este de 5-95% fără condens. Robustețea sa mecanică este caracterizată de clasa de rezistență la șocuri și vibrații 3M4 conform IEC 60721-3-3, asigurând o funcționare fiabilă chiar și în medii industriale dure.

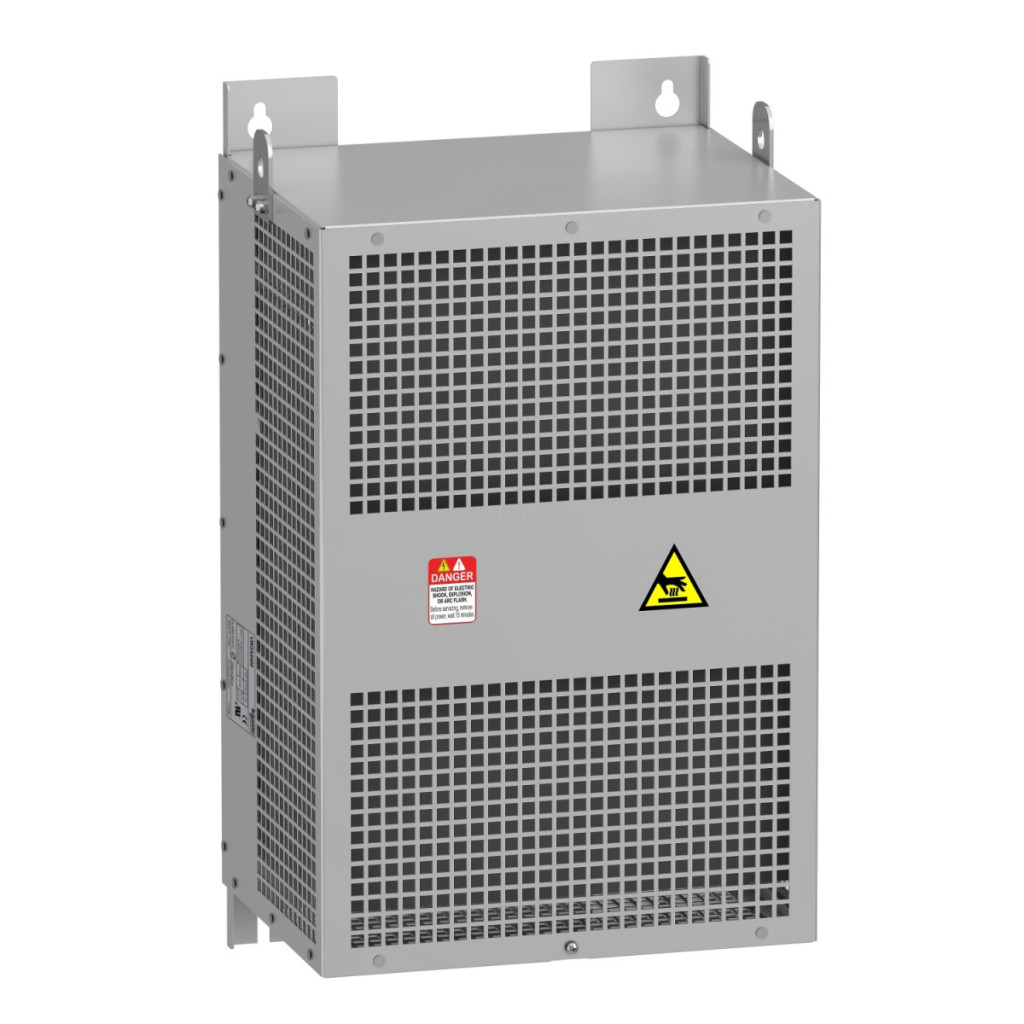

Schneider Electric Altivar Process ATV600 - VW3A5405 - accesoriu convertor de frecvență, filtru sinusoidal de ieșire, IP20, 95 A, pentru convertizoare de frecvență 600/900 Date tehnice
Caracteristici generale
Tipul produsului sau al componentei: Filtru sinusoidal
Gama de produse compatibile: Altivar Process ATV600, Altivar Process ATV900
Aplicație specifică produsului: Filtru de ieșire
Parametri electrici
Lungimea maximă a cablului motorului: 1000 m cablu neecranat, 500 m cablu ecranat
Curent nominal [In]: 95 A
Disipare termică: 290 W la 4 kHz
Conexiune electrică: bloc terminal, capacitate de conectare: 50 mm² / AWG 1
Frecvență de comutare: 4...8 kHz
Frecvență maximă de ieșire: 100 Hz
Cădere maximă de tensiune la sarcina nominală: 8 %
Tensiune admisibilă: 480 V c.a. 1,20 x curent nominal (durată = 60 s)
Condiții de funcționare
Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4000 m cu reducere a curentului de 1 % la fiecare 100 m
Clasa de protecție IP: IP20, IP21 (cu kitul VW3A53904)
Caracteristici de mediu: clasa de rezistență la contaminare biologică 3B1, clasa de rezistență la contaminare chimică 3C3, clasa de rezistență la contaminare cu praf 3S3
Grad de contaminare: 3 (conform IEC 61800-5-1)
Umiditate relativă: 5...95 % fără condensare
Temperatura ambiantă de funcționare: 50...60 °C (cu reducere a curentului de 1,5 % per °C), -15...50 °C (fără reducere a curentului)
Temperatură ambiantă de depozitare: -40...70 °C
Robustețe mecanică: clasa de rezistență la impact 3M4, clasa de rezistență la vibrații 3M4 (conform IEC 60721-3-3)
Dimensiuni fizice
Lățime: 380 mm
Înălțime: 760 mm
Adâncime: 285 mm
Compatibilitate
Compatibilitate produs: Variatoare de viteză: ATV630/ATV650/ATV930/ATV950 versiuni montate pe perete, cu o gamă de putere de 15-45 kW, pentru tensiuni de alimentare de 200-240 V și 380-480 V.
