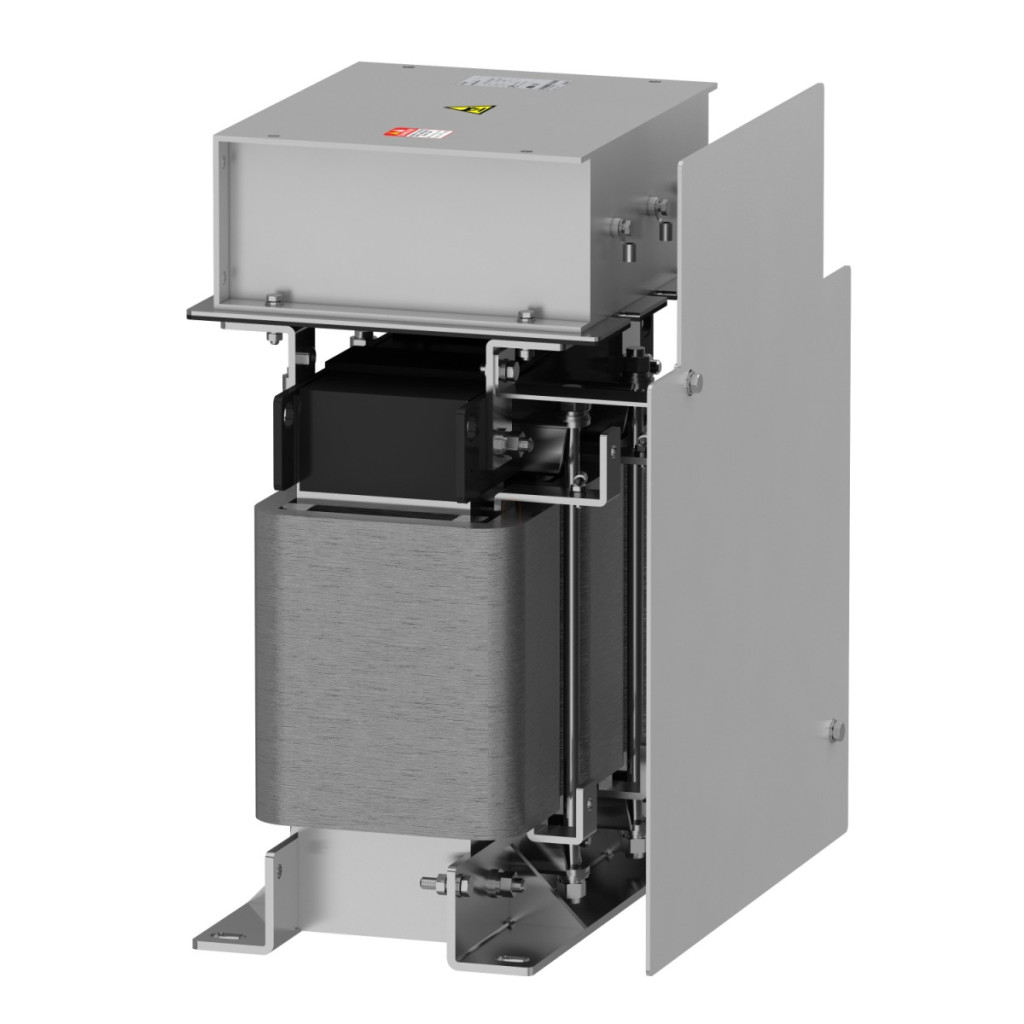

Filtrul sinusoidal de ieșire Schneider Electric Altivar Process ATV600 - VW3A5407 este un accesoriu extrem de eficient pentru optimizarea performanței și fiabilității convertizoarelor de frecvență. Acest filtru sinusoidal cu o putere nominală de 305 A este special conceput pentru a fi utilizat cu familiile de convertoare de frecvență Altivar Process ATV600 și ATV900, asigurând o compatibilitate electromagnetică perfectă și protecția motorului. Filtrul sinusoidal VW3A5407 mărește semnificativ lungimea cablului motorului, permițând utilizarea a până la 1000 de metri de cablu neecranat sau 500 de metri de cablu ecranat. Acest lucru este deosebit de avantajos în aplicațiile industriale în care distanța dintre convertizorul de frecvență și motor este mare. Filtrul funcționează în intervalul de frecvență de comutație de 2,5-6 kHz și suportă o frecvență maximă de ieșire de 100 Hz, oferind o flexibilitate excelentă pentru o varietate de aplicații. Produsul este compatibil cu convertizoarele de frecvență cu montare pe perete ATV630 și ATV930, cu puteri nominale de la 55 kW la 160 kW, în gama de tensiuni 200-240 V sau 380-480 V. În ceea ce privește parametrii tehnici, filtrul VW3A5407 are o pierdere de căldură de 676 W la 4 kHz și o cădere de tensiune maximă de numai 8% la sarcină maximă. Filtrul este conectat electric printr-o bară colectoare din cupru M10, care oferă o capacitate de conectare de 300 mm²/500 kcmil. Produsul are o lățime de 460 mm, o înălțime de 370 mm și o adâncime de 565 mm, cu o greutate netă de 131 kg. Poate funcționa la altitudini de până la 1000 de metri fără reducerea curentului, iar între 1000 și 4000 de metri poate fi utilizat cu o reducere a curentului de 1% la fiecare 100 de metri. Tensiunea admisibilă este de 480 V c.a., iar filtrul poate suporta până la 1,2 ori curentul nominal pentru o perioadă scurtă (60 de secunde). VW3A5407 are un grad de protecție IP00 și o gamă largă de temperaturi de funcționare: de la -15 la 50 °C fără reducerea curentului și de la 50 la 60 °C cu o reducere a curentului de 1,5% pe grad. Umiditatea relativă poate fi de 5-95% fără condens. Produsul are o clasă de rezistență la contaminare biologică de 3B1, o clasă de rezistență la contaminare chimică de 3C3 și o clasă de rezistență la contaminare cu praf de 3S3, conform IEC 60721-3-3. Gradul de poluare este 3 conform IEC 61800-5-1. În ceea ce privește robustețea mecanică, produsul este conform cu IEC 60721-3-3 clasa 3M4 rezistență la șocuri și vibrații, asigurând o fiabilitate excelentă chiar și în cele mai dure medii industriale.
Schneider Electric Altivar Process ATV600 - VW3A5407 - accesoriu convertor de frecvență, filtru sinusoidal de ieșire, IP20, 305A, pentru convertoare de frecvență 600/900 Date tehnice
Caracteristici principale
Tipul produsului sau al componentei: Filtru sinusoidal
Compatibilitate: Altivar Process ATV900, Altivar Process ATV600
Aplicație specifică produsului: Filtru de ieșire
Date suplimentare
Lungimea maximă a cablului motorului: 1000 m cablu neecranat, 500 m cablu ecranat
Curent nominal: 305 A
Pierdere de căldură: 676 W la 4 kHz Compatibilitate produs: Variator de viteză ATV630 montat pe perete, motor: 55 kW, 380...480 V; Variator de viteză ATV630 montat pe perete, motor: 110 kW, 380...480 V; Variator de viteză ATV630 montat pe perete, motor: 132 kW, 200...240 V; Variator de viteză ATV630 montat pe perete, motor: 160 kW, 380...480 V; Variator de viteză ATV930 montat pe perete, motor: 55 kW, 380...480 V; Variator de viteză ATV930 montat pe perete, motor: 110 kW, 380...480 V; Variator de viteză ATV930 montat pe perete, motor: 132 kW, 200...240 V; Variator de viteză ATV930 montat pe perete, motor: 160 kW, 380...480 V
Conexiune electrică: bară colectoare din cupru M10, capacitate de conectare: 300 mm² / 500 kcmil
Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4000 m cu reducere a curentului de 1% la fiecare 100 m Frecvență de comutare: 2,5...6 kHz Frecvență maximă de ieșire: 100 Hz
Cădere maximă de tensiune la sarcina nominală: 8 %
Tensiune admisibilă: 480 V c.a.
Curent maxim: 1,20 x curentul nominal (durată = 60 s)
Dimensiuni
Lățime: 460 mm Înălțime: 370 mm Adâncime: 565 mm Greutate netă: 131 kg Mediu Clasa de protecție IP: IP00 Caracteristici de mediu: Clasa de rezistență la contaminare biologică 3B1 conform IEC 60721-3-3, Clasa de rezistență la contaminare chimică 3C3 conform IEC 60721-3-3, Clasa de rezistență la contaminare cu praf 3S3 conform IEC 60721-3-3
Nivel de contaminare: 3 conform IEC 61800-5-1
Umiditate relativă: 5...95% fără condensare Temperatura aerului ambiant în timpul funcționării: 50...60 °C (cu reducerea curentului de 1,5% per °C), -15...50 °C (fără reducerea curentului) Temperatura aerului ambiant în timpul depozitării: -40...70 °C Robustețe mecanică: Clasa de impact 3M4 conform IEC 60721-3-3, Clasa de vibrații 3M4 conform IEC 60721-3-3
