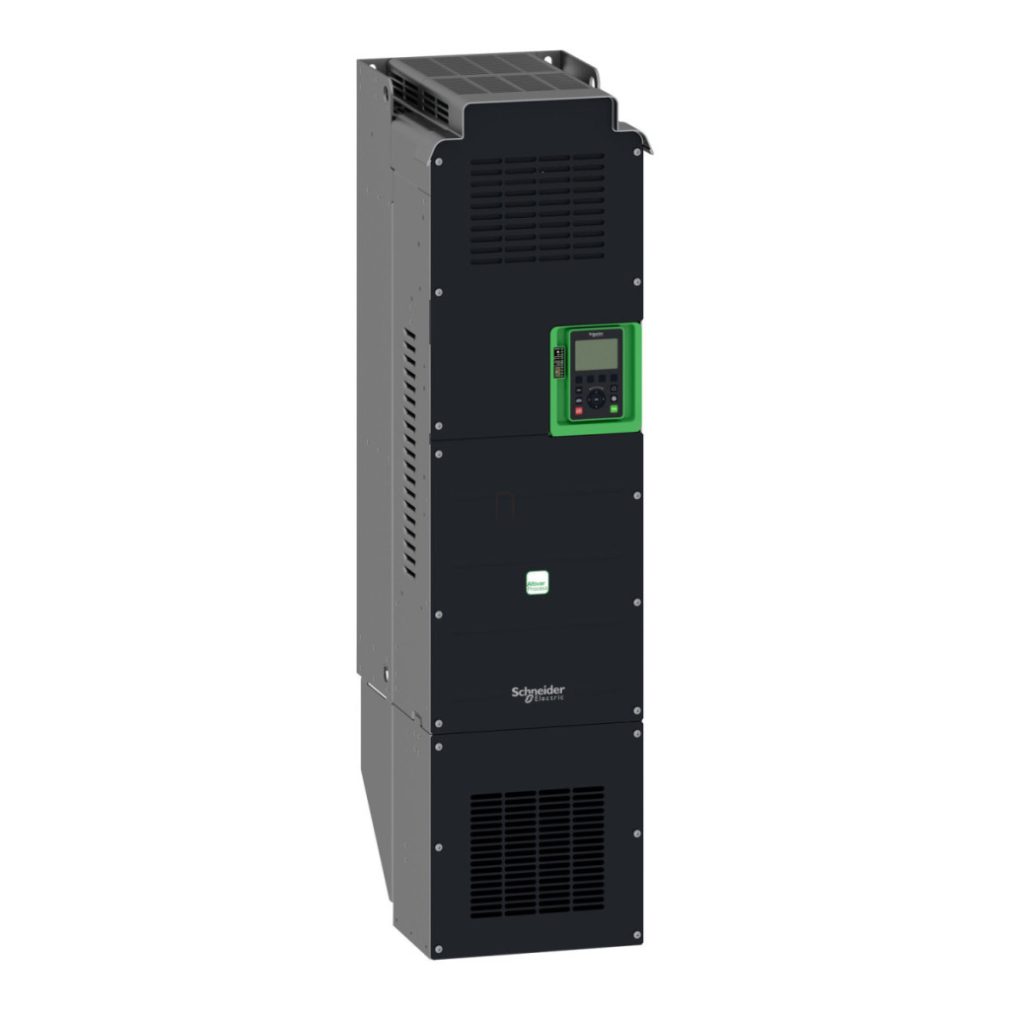

Modelul ATV630C11N4 din familia de produse convertizoare de frecvență Altivar Process ATV600 este un dispozitiv de control al puterii de 110 kW, 150 cai putere, de top, produs de Schneider Electric. Acest model a fost dezvoltat special pentru controlul proceselor industriale și al utilităților, asigurând performanțe și fiabilitate maxime într-o gamă largă de aplicații. ATV630C11N4 poate fi conectat la o rețea trifazată de 380-480 V și are protecție IP00 ca standard, dar poate fi actualizat la IP21 cu kitul VW3A9704. Dispozitivul oferă o flexibilitate remarcabilă, fiind potrivit pentru controlul motoarelor asincrone și sincrone (inclusiv motoarele cu magneți permanenți și motoarele sincrone cu reluctanță). Puteți alege între diferite profiluri de control, cum ar fi standardul cuplu constant, modul cuplu optimizat și standardul cuplu variabil. În plus față de curentul de ieșire de funcționare cu sarcină normală de 211 A, este capabil și de funcționare în condiții de sarcină grea de 173 A, ceea ce îi permite să funcționeze optim în diferite aplicații cu diferite profiluri de sarcină. Convertorul de frecvență ATV630C11N4 este extrem de versatil în ceea ce privește opțiunile de comunicare. Este dotat standard cu protocoale seriale Modbus TCP, Ethernet și Modbus, dar poate fi extins cu module opționale pentru Profibus DP V1, PROFINET, DeviceNet, CANopen și multe alte protocoale de comunicare. Acest lucru asigură o integrare ușoară în orice mediu industrial. Dispozitivul are 8 intrări digitale, 3 intrări analogice (tensiune și curent), 2 ieșiri analogice și 3 ieșiri releu, care pot fi configurate liber pentru diverse funcții. ATV630C11N4 excelează și în ceea ce privește siguranța, deoarece dispune de o funcție STO (Safe Torque Off) clasificată SIL 3. Funcționarea convenabilă este asigurată de interfața de utilizator integrată a dispozitivului, care utilizează mai multe LED-uri pentru a indica starea de funcționare și de comunicare. O caracteristică remarcabilă a dispozitivului este gama largă de frecvențe (0,1-500 Hz), care permite un control extrem de precis al turației motorului. Frecvența de comutare poate fi reglată între 2-8 kHz, ceea ce permite setarea punctului de funcționare optim în ceea ce privește zgomotul și eficiența. Convertorul de frecvență poate fi utilizat într-o gamă largă de aplicații, cum ar fi servicii de construcții (compresoare HVAC, compresoare cu șurub), prelucrarea alimentelor (pompe, ventilatoare, atomizoare), minerit (ventilatoare, pompe), industria petrolieră și gazieră (pompe submersibile electrice, pompe de injecție a apei, pompe de combustibil, compresoare de rafinărie) și tratarea apei și a apelor uzate (pompe centrifugale, pompe submersibile, pompe cu șurub, compresoare, ventilatoare, benzi transportoare, mixere). Dispozitivul are o lățime de 320 mm, o înălțime de 852 mm și o adâncime de 390 mm, poate fi montat pe perete și cântărește 82 kg. Carcasa metalică are o răcire forțată eficientă, care asigură o disipare adecvată a căldurii chiar și la temperaturi ambientale mai ridicate.
Schneider Electric Altivar Process ATV630 - ATV630C11N4 - date tehnice convertizor de frecvență
Caracteristici generale
Familia de produse: Altivar Process ATV600
Tipul produsului: ATV630
Domeniu specific de aplicare: Procese și utilități
Tipul componentei produsului: Convertizor de frecvență
Versiune: Versiune standard
Metodă de montare: Montare pe perete
Caracteristici electrice
Tensiune de alimentare: 380...480 V - 15...10 %
Toleranță tensiune rețea: 10 %
Toleranță frecvență rețea: 5 %
Curent nominal de ieșire: 211,0 A
Clasă de protecție: IP00 (IP21 cu kit VW3A9704)
Filtru EMC încorporat: Integrat, conform cu IEC 61800-3 categoria C3 până la 150 m
Tip de răcire: Flux de aer forțat
Frecvență de alimentare: 50...60 Hz - 5...5 %
Puterea motorului: 110 kW (funcționare normală), 90 kW (funcționare intensivă)
Puterea motorului HP: 150 HP funcționare normală, 125 CP în funcționare intensivă
Consum de energie și parametri de ieșire
Curent de linie: 201 A la 380 V (funcționare normală), 165 A la 480 V (funcționare normală), 170 A la 380 V (funcționare intensivă), 143 A la 480 V (funcționare intensă)
Curent de ieșire continuu: 211 A la 2,5 kHz în funcționare normală, 173 A la 2,5 kHz în funcționare intensă
Frecvența de ieșire a acționării: 0,1…500 Hz
Funcții de siguranță: STO (oprire cuplu de siguranță) SIL 3
Opțiuni de comunicare
Protocoale port de comunicare: Modbus TCP, Ethernet, Modbus serial
Module de comunicare opționale: Profibus DP V1, PROFINET, DeviceNet, Modbus TCP/EtherNet/IP, CANopen daisy chain RJ45, CANopen SUB-D 9, CANopen screw terminal block
Intrări și ieșiri
Număr de intrări digitale: 8
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Caracteristici fizice
Lățime: 320 mm
Înălțime: 852 mm
Adâncime: 390 mm
Instalare capac: Montare pe perete
Condiții de mediu
Temperatura ambiantă de funcționare: -15…50 °C (fără reducere a puterii), 50…60 °C (cu factor de reducere a puterii) Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere de 1% la fiecare 100 m
Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3
