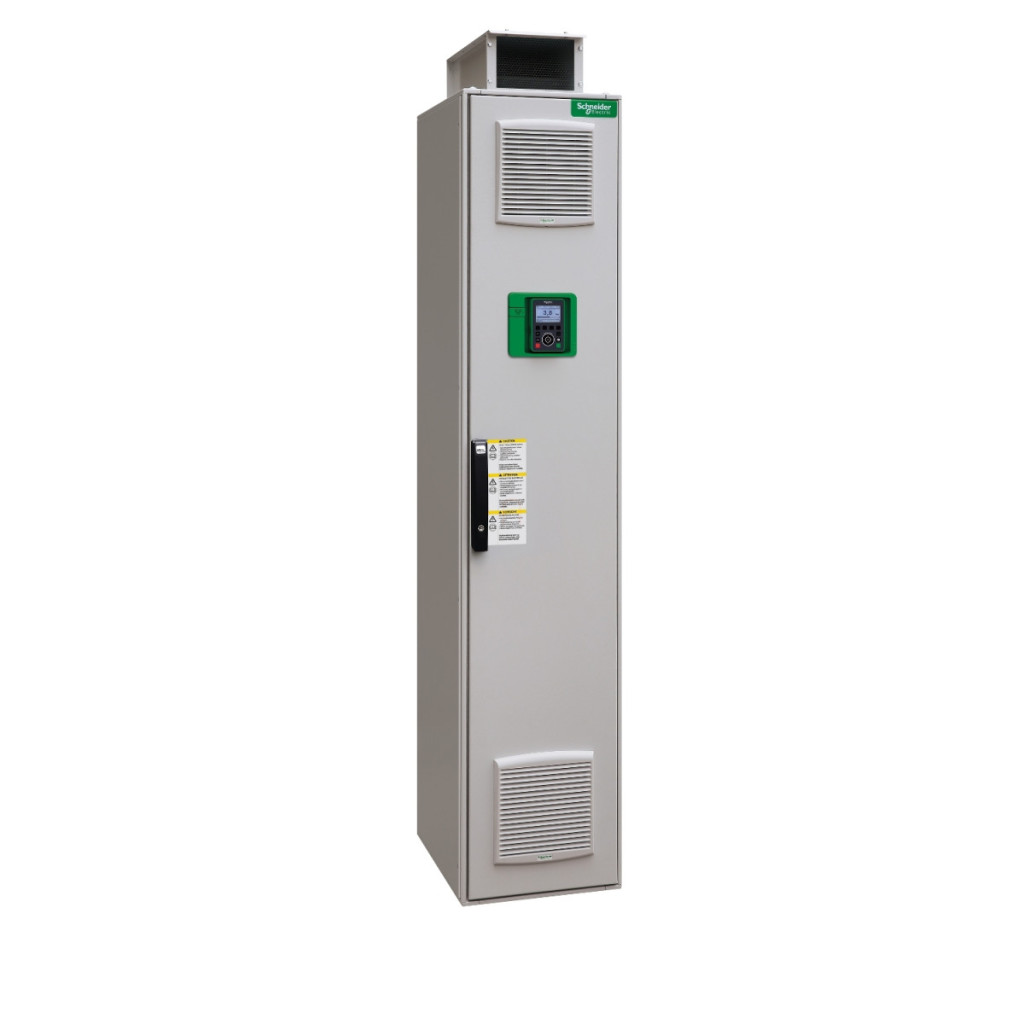

Familia de convertoare de frecvență Schneider Electric Altivar Process ATV600 ATV630C11N4F este un convertor de frecvență industrial de înaltă performanță, conceput special pentru industria de procesare și aplicații utilitare. Modelul are o putere nominală de 110 kW în condiții normale de încărcare, ceea ce îl face alegerea perfectă pentru acționarea sistemelor industriale mai mari. ATV630C11N4F este un convertizor de frecvență cu design fix, cu o tensiune de alimentare trifazată de 380-440 V și protecție IP21. Dispozitivul este potrivit pentru controlul nu numai al motoarelor asincrone, ci și al celor sincrone, ceea ce îl face extrem de versatil. Dispozitivul are o frecvență maximă de ieșire de 500 Hz, ceea ce permite o gamă largă de viteze. Convertizorul de frecvență are un filtru EMC încorporat care asigură conformitatea cu IEC 61800-3 categoria C3 până la 150 de metri. Unitatea de acționare cu viteză variabilă oferă un curent nominal de ieșire de 211 A la o frecvență de comutație de 2,5 kHz în modul normal, în timp ce în modul de funcționare intensă curentul nominal de ieșire este de 173 A. Dispozitivul are o serie de caracteristici de siguranță, inclusiv o funcție Safe Torque Off (STO) cu nivel de integritate de siguranță SIL3, care crește nivelul de siguranță al mașinilor. Poate fi utilizat într-o gamă largă de aplicații, inclusiv compresoare HVAC, pompe, ventilatoare, echipamente miniere și sisteme de tratare a apei și a apelor uzate. ATV630C11N4F acceptă profiluri de control sincron și asincron al motorului, inclusiv moduri de cuplu constant, cuplu optimizat și cuplu variabil. Capacitățile sale de comunicare sunt remarcabile: este echipat standard cu porturi seriale Modbus TCP, Ethernet și Modbus, dar poate fi extins opțional cu Profibus DP V1, PROFINET, DeviceNet, CANopen și multe alte module de comunicare. Dispozitivul oferă numeroase opțiuni de conectare I/O: 8 intrări digitale (dintre care două pot fi configurate și ca intrări de impulsuri), 3 intrări analogice și 2 ieșiri analogice, precum și 3 ieșiri releu. Configurația flexibilă a intrărilor și ieșirilor permite adaptarea optimă la diferite aplicații. Opțiunile de control includ 16 viteze prestabilite și control PID. Dimensiunile externe ale dispozitivului sunt: 400 mm lățime, 2150 mm înălțime, 605 mm adâncime și cântărește 310 kg. Dispozitivul poate fi utilizat fără reducerea puterii la temperaturi ambientale între -15 °C și +40 °C și cu performanțe reduse la temperaturi peste 40 °C până la 50 °C. Dispozitivul poate fi utilizat fără reducerea puterii până la o altitudine de 1000 de metri deasupra nivelului mării și, peste această altitudine, până la 4800 de metri, cu o reducere a puterii de 1% la fiecare 100 de metri. ATV630C11N4F are numeroase certificări industriale, inclusiv ATEX, EAC și C-Tick, și este marcat CE, fiind conform cu directivele europene.
Date tehnice convertizor de frecvență Schneider Electric Altivar Process ATV630
Specificații generale
Familia de produse: Altivar Process ATV600
Tipul produsului: ATV630C11N4F
Aplicație: Procese și utilități
Design: Versiune standard
Denumire scurtă: ATV630
Metodă de montare: Dulap montat pe podea
Caracteristici electrice
Tensiune nominală de alimentare: 380...440 V (-15...+10%)
Frecvența rețelei: 50...60 Hz (±5%)
Curent nominal de ieșire: 211 A
Puterea motorului: 110 kW (mod normal), 90 kW (mod intens)
Curent de alimentare: 179 A la 400 V (mod normal), 151 A la 400 V (mod intens), 207 A la 380 V (mod normal), 174 A la 380 V (mod intens)
Curent de ieșire continuu: 211 A la 2,5 kHz în mod normal, 173 A la 2,5 kHz în regim de utilizare intensă
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz
Putere aparentă: 136 kVA la 440 V (mod normal), 115 kVA la 440 V (mod de funcționare intensă)
Tensiune maximă de ieșire: 440 V
Curent tranzitoriu maxim: 232 A pentru până la 60 s (mod normal), 260 A timp de 60 s (mod de funcționare intensă)
Porturi de comunicare
Protocoale de comunicare: Modbus TCP, Ethernet, Modbus serial
Interfață fizică: Ethernet, RS485 cu 2 fire
Viteză de transmisie: 10, 100 Mbit/s (Ethernet), 4800, 9600, 19200, 38,4 kbit/s (serial)
Intrări și ieșiri
Număr de intrări digitale: 8
Tip de intrare digitală: DI7, DI8 programabil ca intrare de impuls: 0...30 kHz, 24 V CC
Număr de intrări analogice: 3
Tip intrare analogică: AI1, AI2, AI3 configurabil prin software: 0...10 V CC sau 0...20 mA
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Funcții de protecție și siguranță
Protecție IP: IP21 conform IEC 61800-5-1 și IEC 60529
Funcții de siguranță: STO (Safe Torque Off) SIL 3
Tipuri de protecție: Protecție motor (temperatură, protecție fază), protecție acționare (supraîncălzire, supracurent, supratensiune, subtensiune)
Caracteristici fizice
Tip de răcire: Convecție forțată
Lățime: 400 mm
Înălțime: 2150 mm
Adâncime: 605 mm
Greutate netă: 310 kg
Condiții de mediu
Temperatura ambiantă de funcționare: -15...40 °C (fără dezghețare), 40...50 °C (cu reducere a puterii)
Umiditate relativă: 5...95% (fără condens)
Altitudine de funcționare: ≤1000 m (fără reducere a puterii), 1000...4800 m (cu reducere de 1% la fiecare 100 de metri)
Nivel de zgomot: 69 dB
Grad de poluare: 2 conform IEC 61800-5-1
Conformități și certificări
Certificări de produs: ATEX, EAC, C-Tick
Marcaj: CE
Standarde: IEC 60204-1, IEC 61800-2, IEC 61800-3, IEC 61800-5-1
