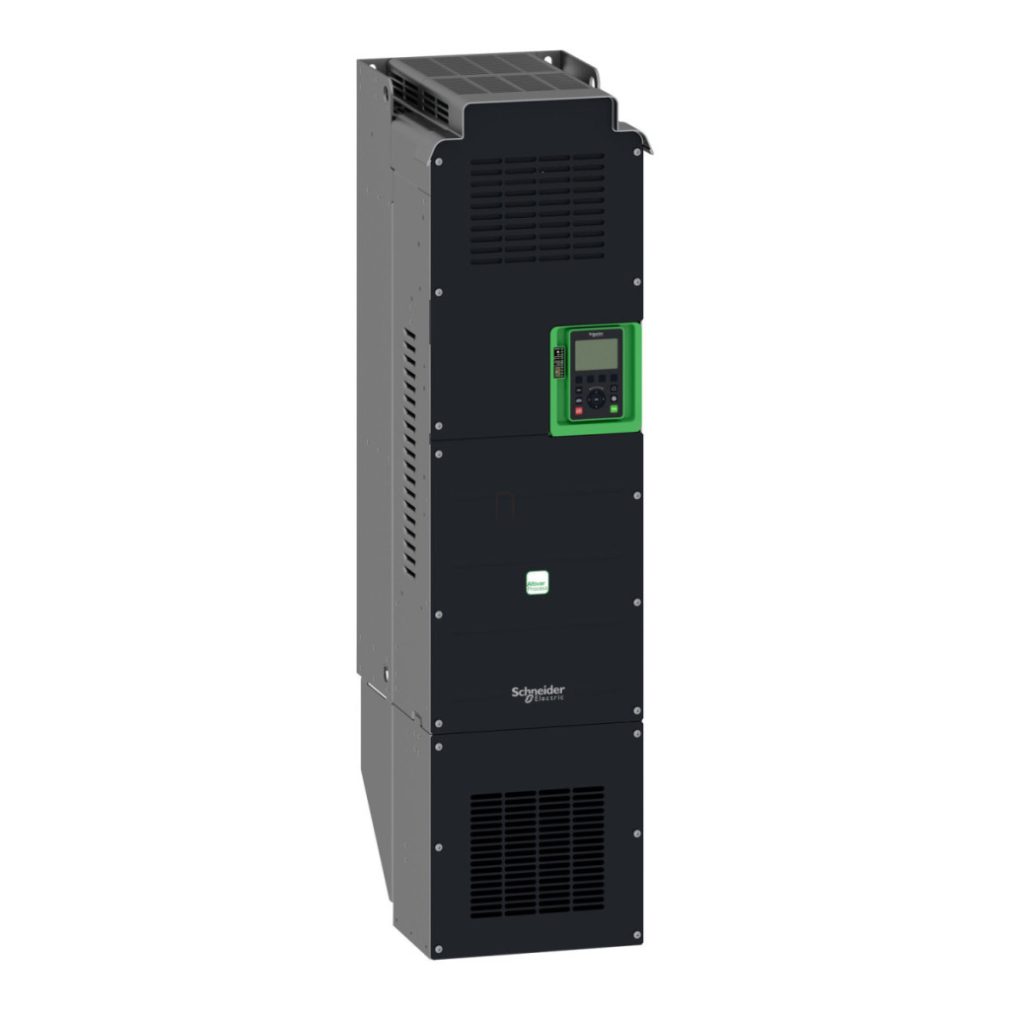

Familia de convertoare de frecvență Schneider Electric Altivar Process ATV630 ATV630C13N4 este un dispozitiv extrem de avansat și performant, conceput pentru medii industriale, în special pentru controlul proceselor și aplicații utilitare. Acest convertizor de frecvență de 130 kW asigură un control perfect al motoarelor asincrone și sincrone într-o gamă largă de viteze. Convertorul de frecvență poate fi utilizat cu o tensiune de alimentare trifazată între 380 și 480 V, cu un curent nominal de ieșire de 250 A în condiții normale de încărcare și 211 A în condiții de încărcare intensă. Unitatea de bază cu clasă de protecție IP00 poate fi actualizată la IP21 cu accesorii opționale, ceea ce o face potrivită pentru o varietate de medii de instalare. Este ușor de montat pe perete, dar pentru o ventilație adecvată este necesar un spațiu liber de cel puțin 250 mm deasupra și dedesubtul unității și 100 mm în spate. O caracteristică specială a dispozitivului este capacitatea sa de comunicare extrem de versatilă. Este dotat standard cu interfețe Ethernet, Modbus TCP și Modbus serial, dar poate fi extins cu o serie de module de comunicare opționale, cum ar fi conexiuni Profibus DP V1, PROFINET, DeviceNet, CANopen sau BACnet MS/TP. Acest lucru permite integrarea perfectă în practic orice sistem de automatizare industrială. Dispozitivul poate comunica și prin intermediul unei interfețe RS-485 cu două fire, la diferite viteze de transfer. Din punct de vedere tehnic, o caracteristică remarcabilă a ATV630C13N4 este gama largă de frecvențe de ieșire (0,1-500 Hz), care permite un control extrem de precis al vitezei motoarelor. Frecvența de comutare poate fi setată între 2 și 8 kHz, contribuind la o funcționare eficientă și silențioasă. Filtrul EMC încorporat este conform cu IEC 61800-3 categoria C3, asigurând o compatibilitate electromagnetică adecvată până la o lungime a cablului de 150 de metri. Caracteristicile de siguranță ale dispozitivului includ soluția STO (Safe Torque Off) SIL 3. Convertorul de frecvență Altivar ATV630C13N4 are o serie de opțiuni de intrare și ieșire: sunt disponibile 8 intrări digitale (dintre care 2 pot fi configurate și ca intrări de impulsuri), 3 intrări analogice și 2 ieșiri analogice. Există 3 ieșiri de releu care pot fi programate pentru diverse funcții. Dispozitivul are, de asemenea, un controler PID, care poate fi utilizat pentru a efectua sarcini de control al proceselor în buclă închisă. În ceea ce privește domeniile de aplicare, convertizorul de frecvență ATV630C13N4 este ideal pentru utilizarea într-o gamă largă de industrii, inclusiv ingineria serviciilor de construcții (compresoare HVAC, compresoare cu șurub), producția de alimente și băuturi, minerit, petrol și gaze, și este recomandat în special pentru sistemele de tratare a apei și a apelor uzate. Este optimizat special pentru aplicații precum pompe centrifugale și cu șurub, pompe submersibile, compresoare, benzi transportoare și controlul mixerelor.
Schneider Electric Altivar Process ATV630 - ATV630C13N4 - date tehnice convertor de frecvență
Date de bază
Familia de produse: Altivar Process ATV600
Tipul produsului: ATV630
Versiune: Versiune standard
Aplicație: Controlul proceselor și utilități
Montare: Montare pe perete
Protecție: IP00 (cu kit accesoriu IP21)
Utilizare prevăzută: Pentru motoare asincrone și sincrone
Caracteristici electrice
Tensiune de alimentare: 380...480 V (-15...+10%)
Toleranță simetrică a frecvenței rețelei: 5%
Curent nominal de ieșire: 250,0 A
Puterea motorului: 132 kW (sarcină normală), 110 kW (sarcină grea)
Puterea motorului în cai putere: 200 CP (sarcină normală), 150 cp (sarcină mare)
Curent de rețea: 237 A la 380 V (sarcină normală), 213 A la 480 V (sarcină normală)
Curent de ieșire continuu: 250 A la 2,5 kHz sub sarcină normală, 211 A la 2,5 kHz sub sarcină mare
Gama de frecvențe: 0,1...500 Hz
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Opțiuni de comunicare
Interfață de comunicare integrată: Ethernet, Modbus TCP, Modbus serial
Interfață fizică: Ethernet, 2 fire RS 485
Viteză de transmisie: 10/100 Mbit/s (Ethernet), 4800-38400 biți/s (serial)
Format date: 8 biți, paritate configurabilă
Intrări/ieșiri
Număr de intrări digitale: 8
Tip intrare digitală: DI7, DI8 pot fi programate și ca intrări de impulsuri: 0...30 kHz, 24 V CC
Număr de intrări analogice: 3
Tip intrare analogică: AI1, AI2, AI3 intrare tensiune/curent configurabilă prin software
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Caracteristici fizice
Tip de răcire: Convecție forțată
Lățime: 320 mm
Înălțime: 852 mm
Adâncime: 390 mm
Nivel de zgomot: 69,9 dB
Condiții de mediu
Temperatura ambiantă în timpul funcționării: -15...50 °C (fără reducere a puterii), 50...60 °C (cu reducere a puterii)
Umiditate relativă: 5...95% (fără condens)
Altitudine de funcționare: ≤1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 m
Grad de poluare: 2 (conform IEC 61800-5-1)
