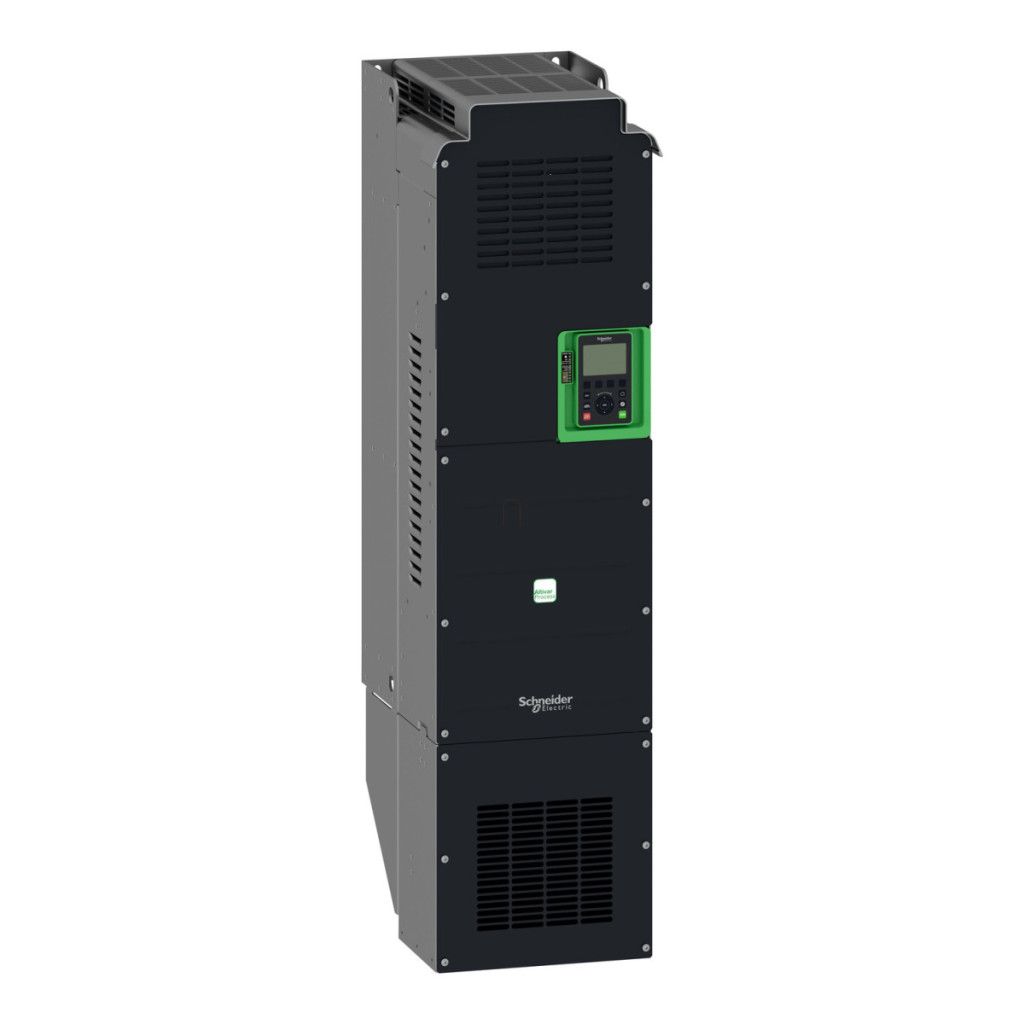

Schneider Electric Altivar Process ATV630C16N4 este un convertor de frecvență avansat, conceput special pentru aplicații industriale și utilitare. Acest dispozitiv trifazat de 160 kW, 380-480 V oferă soluția perfectă pentru controlul precis al motoarelor de mare putere, asigurând în același timp o eficiență energetică optimă. Dispozitivul face parte din familia de produse Altivar Process ATV600, soluția inovatoare a Schneider Electric pentru controlul proceselor. Convertorul de frecvență ATV630C16N4 este disponibil într-o versiune standard cu protecție IP00, dar poate fi actualizat la protecție IP21 cu kitul VW3A9704. Designul său montabil pe perete îl face ușor de integrat într-o varietate de medii industriale. În ceea ce privește performanța, ATV630C16N4 are parametri impresionanți: oferă o putere a motorului de 160 kW în modul normal și 132 kW în modul de sarcină grea, ceea ce echivalează cu 250 CP și, respectiv, 200 CP. Curentul nominal de ieșire este de 302 A la o frecvență de comutare de 2,5 kHz în modul normal și de 250 A în modul de sarcină grea. Dispozitivul permite o frecvență de ieșire de 0,1-500 Hz, ceea ce îl face potrivit pentru utilizare într-o gamă extrem de largă de viteze. ATV630C16N4 este remarcabil de versatil în ceea ce privește opțiunile de comunicare. Este dotat standard cu interfețe seriale Modbus, Modbus TCP și Ethernet, dar poate fi extins opțional cu diverse module de comunicare, cum ar fi Profibus DP V1, PROFINET, DeviceNet, CANopen, BACnet MS/TP sau Ethernet Powerlink. Această flexibilitate permite integrarea perfectă a dispozitivului în diverse sisteme de automatizare. ATV630C16N4 are un filtru EMC încorporat care asigură conformitatea cu IEC 61800-3 categoria C3 pentru lungimi de cablu de până la 150 de metri. Dispozitivul este răcit de un sistem de convecție forțată, care asigură o disipare eficientă a căldurii chiar și la sarcini mari. Funcția de siguranță STO (Safe Torque Off) încorporată oferă protecție de nivel SIL 3, îndeplinind cerințele stricte de siguranță industrială. Convertorul de frecvență ATV630C16N4 este extrem de versatil în ceea ce privește domeniile de aplicare. Este ideal pentru controlul motoarelor asincrone și sincrone și acceptă, de asemenea, motoare cu magneți permanenți și motoare sincrone cu reluctanță. Dispozitivul este recomandat în special pentru aplicații industriale și utilitare, cum ar fi serviciile de construcții (compresoare HVAC), prelucrarea alimentelor, mineritul, industria petrolieră și gazieră și diverse echipamente din sistemele de tratare a apei și a apelor uzate (pompe, compresoare, ventilatoare, benzi transportoare, mixere). În ciuda dimensiunilor sale compacte (320 mm lățime, 852 mm înălțime și 390 mm adâncime), convertizorul de frecvență Schneider Electric Altivar Process ATV630C16N4 are un design robust, demonstrat de rezistența sa la diverși factori de mediu. Dispozitivul poate fi utilizat fără reducerea puterii între -15 °C și 50 °C, iar cu o reducere adecvată a curentului, poate fi utilizat chiar și la temperaturi ambientale de până la 60 °C. Poate fi utilizat la putere maximă până la o altitudine de 1000 de metri deasupra nivelului mării, dar poate fi utilizat și la altitudini de până la 4800 de metri, cu o reducere adecvată a puterii.
Schneider Electric Altivar Process ATV630 - Date tehnice ATV630C16N4
Specificații generale
Familia de produse: Altivar Process ATV600
Tipul produsului: Convertizor de frecvență ATV630
Aplicație: Procese industriale și utilități
Versiune: Versiune standard
Metodă de montare: Montare pe perete
Protecție IP: IP00 (protecție IP21 cu kit VW3A9704)
Dimensiuni (lățime × înălțime × adâncime): 320 × 852 × 390 mm
Greutate: 82 kg
Caracteristici electrice
Tensiune nominală de alimentare: 380...480 V (-15...+10%)
Frecvența rețelei: 50...60 Hz (±5%)
Curent nominal de ieșire: 302 A
Puterea motorului în modul normal: 160 kW / 250 CP
Puterea motorului în modul de funcționare intensă: 132 kW / 200 CP
Consum curent rețea (mod normal): 284 A (380 V), 262 A (480 V)
Consum curent rețea (sarcină grea): 237 A (380 V), 213 A (480 V)
Curent de ieșire continuu: 302 A la 2,5 kHz în modul normal, 250 A la 2,5 kHz în modul sarcină grea
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz
Frecvență de comutare: 2...8 kHz (reglabilă)
Frecvență nominală de comutare: 2,5 kHz
Tensiune maximă de ieșire: 480 V
Putere aparentă: 201,3 kVA la 480 V (normal), 161,4 kVA la 480 V (sarcină mare)
Caracteristici de control și comunicare
Protocoale de comunicare: Modbus serial, Modbus TCP, Ethernet
Interfață fizică: Ethernet, RS485 cu 2 fire
Număr de intrări discrete: 8
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Format date: 8 biți, configurabil par, impar sau fără paritate
Viteză de transmisie: Ethernet 10/100 Mbit/s, port serial 4800/9600/19200/38400 biți/s
Caracteristici de control al motorului
Utilizare prevăzută: Motoare asincrone, motoare sincrone
Profil de control al motorului asincron: Standard cuplu constant, Mod cuplu optimizat, Standard cuplu variabil
Profil de control motor sincron: Motor cu magnet permanent, Motor sincron cu reluctanță
Compensare alunecare motor: Reglabilă, Suprimabilă, Indisponibilă pentru motoare cu magnet permanent, Automat, independent de sarcină
Rampă de accelerare și decelerare: Liniară, reglabilă individual 0,01...9999 s
Frânare până la oprire: Cu injecție de curent continuu
Funcționare în 4 cadrane: Nu
Funcții de protecție și siguranță
Funcție de siguranță: STO (oprire sigură a cuplului) SIL 3
Tip de protecție: Protecție termică a motorului, Defecțiune de fază a motorului, Protecție termică a acționării, supracurent acționare, supratensiune acționare, suprasarcină tensiune de ieșire acționare, protecție scurtcircuit acționare, Supraîncărcare bus DC acționare, Supraîncărcare tensiune de alimentare acționare, Subîncărcare tensiune de alimentare acționare, Pierdere de fază tensiune de alimentare acționare, Supraviteză acționare
Parametri de mediu
Temperatura ambiantă în timpul funcționării: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii) Altitudine de funcționare: ≤ 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 de metri
Poziție de funcționare: Verticală ±10 grade
Umiditate relativă: 5...95% fără condensare
Nivel de zgomot: 69,9 dB
Grad de poluare: 2 (conform IEC 61800-5-1)
Rezistență la vibrații: 1,5 mm vârf-vârf (f = 2...13 Hz), 1 gn (f = 13...200 Hz)
Rezistență la șocuri: 15 gn pentru până la 11 ms
Tip de răcire: Convecție forțată
Volum aer de răcire: 600 m³/h
