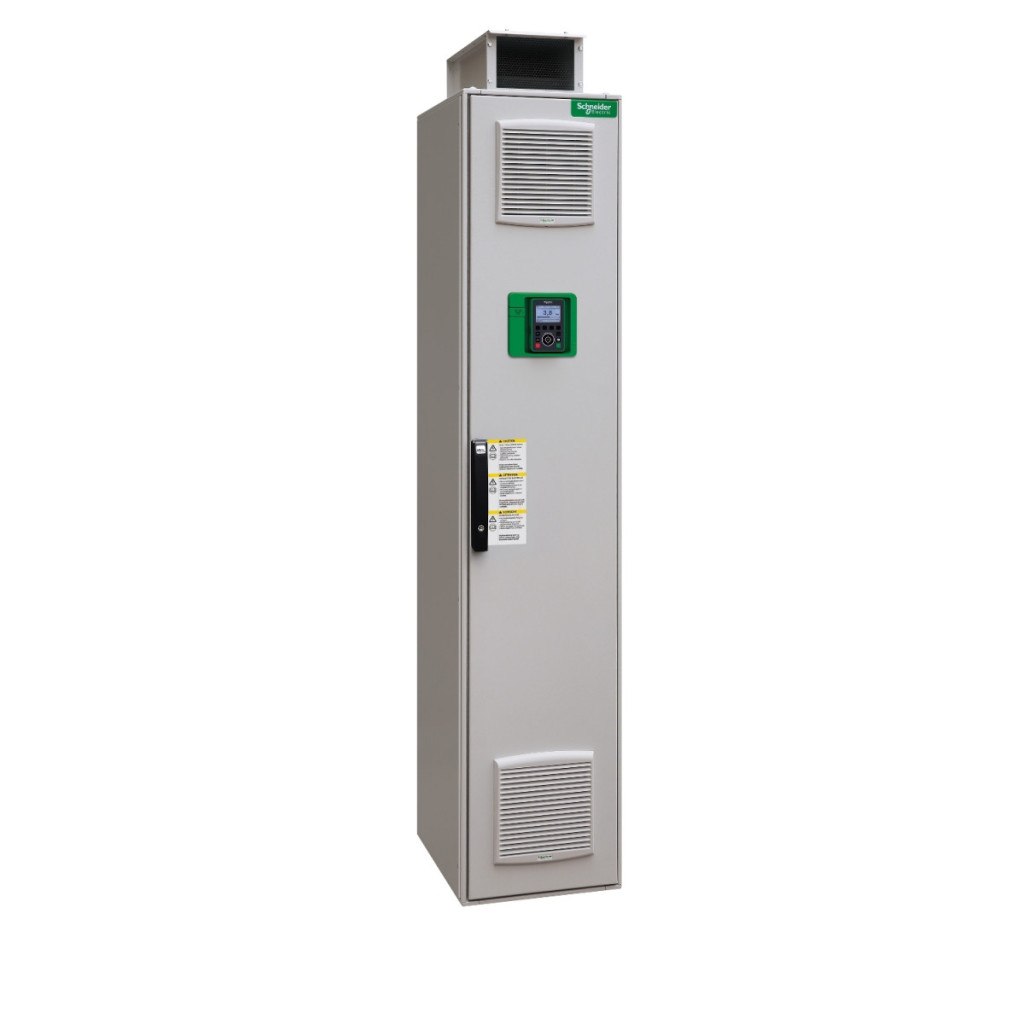

Convertorul de frecvență Altivar Process ATV600 seria ATV630C16N4F este soluția industrială de ultimă generație a Schneider Electric, dezvoltată special pentru aplicații de control al proceselor și utilități. Acest dispozitiv de 160 kW, care funcționează în intervalul de tensiune 380-440 V cu protecție IP21, este alegerea ideală pentru aplicații industriale complexe, în care fiabilitatea și controlul precis al puterii sunt esențiale. Convertorul de frecvență acceptă mai multe profiluri de sarcină: poate funcționa la 160 kW în modul normal și la 132 kW în aplicații cu sarcină mare. Arsenalul de putere al dispozitivului include un curent nominal de ieșire de 302 A (în modul normal) și 250 A (în modul cu sarcină mare). Gama de frecvențe de ieșire de 0,1-500 Hz oferă o gamă extrem de largă de aplicații, fie pentru motoare asincrone, fie pentru motoare sincrone, inclusiv motoare cu magneți permanenți sau motoare cu reluctanță. ATV630C16N4F este extrem de versatil în ceea ce privește opțiunile de comunicare: suportă protocoale seriale Ethernet, Modbus TCP și Modbus ca standard. Se pot adăuga module opționale pentru a-l extinde la Profibus DP V1, PROFINET, DeviceNet, CANopen și alte rețele de comunicații industriale. Dispozitivul are 8 intrări digitale, dintre care DI7 și DI8 pot fi programate și ca intrări de impulsuri (0-30 kHz), precum și 3 intrări analogice configurabile, 2 ieșiri analogice și 3 ieșiri releu, care completează opțiunile de control cuprinzătoare. Funcția STO (Safe Torque Off) încorporată, care respectă nivelul de integritate de siguranță SIL 3, este remarcabilă în ceea ce privește siguranța. Dispozitivul are un sistem de protecție cuprinzător, care include protecție termică a motorului și a unității de acționare, protecție la supracurent, defect la împământare, supratensiune, subtensiune, pierdere de fază și protecție la viteză excesivă. Filtrul EMC încorporat asigură compatibilitatea electromagnetică în conformitate cu IEC 61800-3 C3 până la 150 de metri. ATV630C16N4F are un design de dulap de podea, măsurând 400×2150×605 mm și cântărind 310 kg. Dispozitivul are o rezistență remarcabilă la condițiile de mediu: poate fi utilizat fără reducerea puterii între -15 °C și +40 °C (și cu reducerea puterii între 40-50 °C), la o umiditate relativă de 5-95 %, fără condens. Poate fi instalat până la o altitudine de 1000 de metri fără corecție de altitudine și, peste această altitudine, până la 4800 de metri, cu o corecție de curent de 1% la fiecare 100 de metri. Sistemul său de răcire este cu flux de aer forțat, cu un debit de aer de 720 m³/h.
Schneider Electric Altivar Process ATV630 - Date tehnice ATV630C16N4F
Caracteristici generale
Familia de produse: Altivar Process ATV600
Tipul produsului: Convertizor de frecvență
Versiune: Versiune standard
Denumirea scurtă a dispozitivului: ATV630
Domeniu de aplicare: Controlul proceselor și utilități
Metodă de montare: Design montat pe podea
Caracteristici electrice
Tensiune nominală de alimentare: 380...440 V (-15%...+10%)
Frecvența rețelei: 50...60 Hz (±5%)
Curent nominal de ieșire: 302 A
Puterea motorului: 160 kW (funcționare normală), 132 kW (sarcină mare)
Curent de alimentare: 251 A la 400 V (funcționare normală), 210 A la 400 V (sarcină grea), 291 A la 380 V (funcționare normală), 244 A la 380 V (sarcină mare)
Curent de ieșire continuu: 302 A la 2,5 kHz în funcționare normală, 250 A la 2,5 kHz sub sarcină mare
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz Frecvență de comutație: 2,5...8 kHz cu factor de reducere, 2...8 kHz reglabil
Frecvență nominală de comutare: 2,5 kHz
Putere aparentă: 191 kVA la 440 V (funcționare normală), 160 kVA la 440 V (sarcină mare)
Curent tranzitoriu maxim: 332 A timp de 60 s (funcționare normală), 375 A timp de 60 s (sarcină mare)
Pierdere de putere: 3120 W la frecvența de comutație de 2,5 kHz (funcționare normală), 4030 W la o frecvență de comutație de 2,5 kHz (sarcină mare)
Comunicare
Protocol port de comunicare: Ethernet, Modbus TCP, Modbus serial
Interfață fizică: Ethernet, RS485 cu 2 fire
Metodă de acces: Slave Modbus TCP
Viteză de transmisie: 10, 100 Mbit/s; 4800, 9600, 19200, 38,4 kbit/s
Cadru de transmisie: RTU
Intrări și ieșiri
Număr de intrări digitale: 8
Tip intrare digitală: DI7, DI8 programabil ca intrare de impuls: 0...30 kHz, 24 V CC (≤ 30 V)
Număr de intrări analogice: 3
Tip intrare analogică: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC, impedanță: 31,5 kOhm, rezoluție 12 biți; curent: 0...20 mA, impedanță: 250 Ohm, rezoluție 12 biți Număr de ieșiri analogice: 2 Tip de ieșire analogică: Tensiune configurabile prin software AQ1, AQ2: 0...10 V CC, impedanță 470 Ohm, rezoluție 10 biți; curent AQ1, AQ2: 0...20 mA, rezoluție 10 biți
Număr de ieșiri releu: 3
Protecție și siguranță
Grad de protecție IP: IP21 conform IEC 61800-5-1 și IEC 60529
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Tipuri de protecție: Protecție termică (motor și acționare), Oprire cuplu de siguranță, Defecțiune fază motor, Supraîncălzire, Supracurent fază de ieșire la masă, Supra tensiune de ieșire, Protecție scurtcircuit, Supra tensiune bus DC, Supra tensiune și subtensiune de alimentare, Pierdere de fază a tensiunii de alimentare, Viteză excesivă
Condiții de mediu
Temperatura ambiantă de funcționare: -15...40 °C (fără reducere a puterii), 40...50 °C (cu factor de reducere a puterii) Altitudine de funcționare: ≤ 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 m Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3 Tip de răcire: Convecție forțată Volum aer de răcire: 720 m³/h Nivel de zgomot: 69 dB conform 86/188/CEE
Caracteristici fizice
Lățime: 400 mm
Înălțime: 2150 mm
Adâncime: 605 mm
Greutate netă: 310 kg
