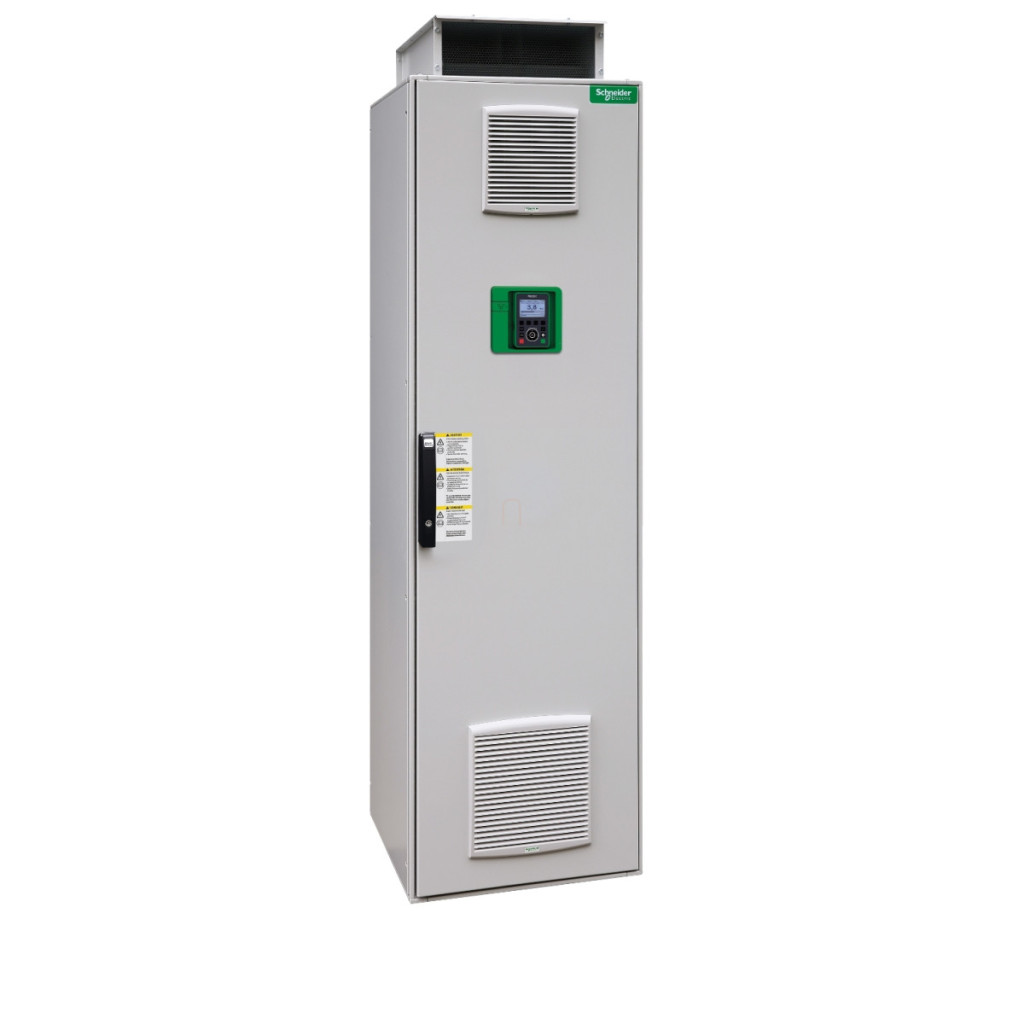

Convertorul de frecvență Schneider Electric Altivar Process ATV630 seria ATV630C20N4F este un dispozitiv extrem de avansat, optimizat pentru controlul proceselor industriale, oferind performanțe și fiabilitate remarcabile într-o gamă largă de aplicații. Acest convertizor de frecvență cu viteză variabilă de 200 kW, montat pe podea, este proiectat special pentru controlul proceselor și utilități, are un grad de protecție IP21 și funcționează la o tensiune de alimentare de 380-440 V. Versatilitatea modelului ATV630C20N4F este demonstrată de faptul că este potrivit atât pentru motoarele asincrone, cât și pentru cele sincrone. Cu o putere a motorului de 200 kW în condiții normale de funcționare și de 160 kW în condiții de funcționare intensă, este alegerea ideală pentru o gamă largă de aplicații industriale. Poate furniza un curent nominal de ieșire de până la 370 A, oferind în același timp opțiuni de control flexibile. Frecvența sa de ieșire poate fi reglată într-un interval larg de 0,1-500 Hz, permițând o gamă largă de viteze. Capacitățile sale de comunicare sunt remarcabile: dispune de protocoale Modbus TCP, Modbus serial și Ethernet încorporate. Dispozitivul are, de asemenea, numeroase opțiuni de extindere pentru module de comunicare suplimentare, cum ar fi Profibus DP V1, PROFINET, DeviceNet, CANopen și alte protocoale de rețea industriale. ATV630C20N4F are 8 intrări discrete, 3 intrări analogice și 2 ieșiri analogice, precum și 3 ieșiri releu programabile. Intrările DI7 și DI8 pot fi utilizate și ca intrări de impulsuri cu o frecvență de până la 30 kHz. Ieșirile analogice pot fi configurate în modul tensiune (0-10 V CC) sau curent (0-20 mA) pentru a se adapta cerințelor de control. Siguranța este o prioritate absolută în seria ATV630. Convertorul de frecvență are o funcție de siguranță STO (Safe Torque Off) de nivel SIL 3, care îndeplinește cele mai înalte cerințe de siguranță. Filtrul EMC încorporat asigură conformitatea cu cerințele IEC 61800-3 categoria C3 pentru cabluri de până la 150 m. Dispozitivul are, de asemenea, numeroase funcții de protecție, cum ar fi protecție termică, protecție la supracurent, protecție la defect de fază, protecție la supratensiune și protecție la scurtcircuit. Răcirea este asigurată de un flux de aer forțat, iar temperatura ambiantă este cuprinsă între -15 °C și +50 °C, deși este necesară reducerea puterii peste 40 °C. Altitudinea maximă de funcționare este de 4800 m, cu reducerea corespunzătoare a curentului.
Schneider Electric Altivar Process ATV630 - ATV630C20N4F - date tehnice convertizor de frecvență
Caracteristici generale
Familia de produse: Altivar Process ATV600
Aplicație specifică produsului: Controlul proceselor și utilități
Tipul produsului sau al componentei: Variator de viteză
Versiune: Versiune standard
Denumire scurtă a dispozitivului: ATV630
Metodă de montare: Design cu dulap montat pe podea
Caracteristici de comunicare
Protocol port de comunicare: Modbus TCP, Modbus serial, Ethernet
Interfață fizică: Ethernet, RS 485 cu 2 fire
Viteză de transmisie: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Metodă de acces: Slave Modbus TCP
Cadru de transmisie: RTU
Caracteristici electrice
Tensiune nominală de alimentare: 380...440 V - 15...10 %
Toleranță relativă simetrică a tensiunii de alimentare: 10 %
Toleranță relativă simetrică a frecvenței de alimentare: 5 %
Curent nominal de ieșire: 370,0 A
Grad de protecție IP: IP21 conform IEC 61800-5-1 și IEC 60529
Scopul produsului: Motoare asincrone, motoare sincrone
Filtru EMC: Integrat 150 m conform IEC 61800-3 categoria C3
Tip de răcire: Flux de aer forțat
Frecvență de alimentare: 50...60 Hz - 5...5 %
Puterea motorului
Puterea motorului: 200 kW (funcționare normală), 160 kW (funcționare intensă)
Curent de linie: 319 A la 400 V (funcționare normală), 262 A la 400 V (funcționare intensivă), 369 A la 380 V (funcționare normală), 302 A la 380 V (funcționare intensivă)
Curent de ieșire continuu: 370 A la 2,5 kHz în funcționare normală, 302 A la 2,5 kHz în funcționare intensă
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz
Funcții de siguranță
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Caracteristici mecanice
Dimensiuni (LxHxA): 600 mm x 2150 mm x 605 mm
Greutate netă: 480 kg
Condiții de mediu
Nivel de zgomot: 70 dB conform 86/188/CEE
Grad de contaminare: 2 conform IEC 61800-5-1
Rezistență la vibrații: 1,5 mm vârf la vârf (f= 2...13 Hz) conform IEC 60068-2-6, 1 gn (f= 13...200 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Umiditate relativă: 5...95 % fără condensare conform IEC 60068-2-3
Temperatura ambiantă de funcționare: -15...40 °C (fără reducere a puterii), 40...50 °C (cu factor de reducere a puterii) Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 m
Poziție de funcționare: Verticală +/- 10 grade
