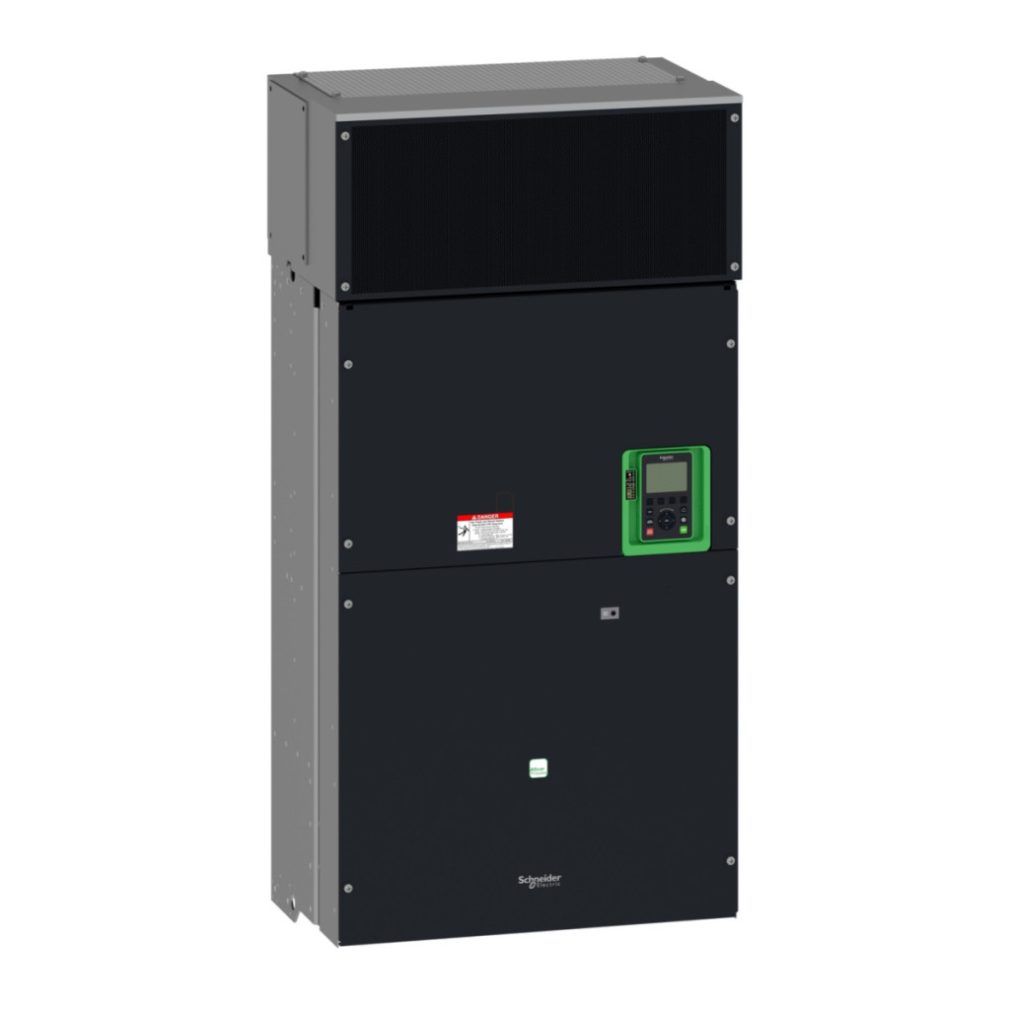

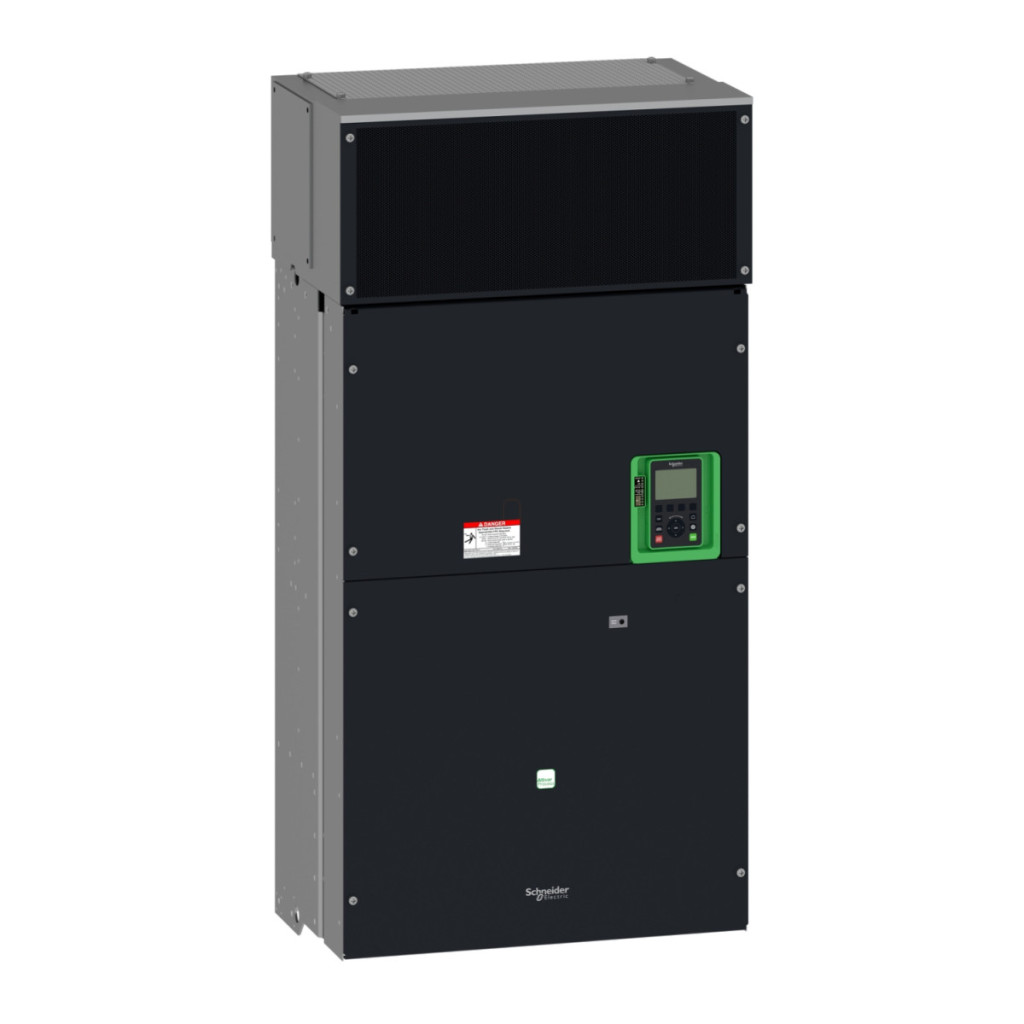

ATV630C31N4, parte a familiei Altivar Process ATV600, este un convertor de frecvență de înaltă performanță dezvoltat de Schneider Electric special pentru optimizarea proceselor industriale și de utilitate. Acest convertor de frecvență are o putere nominală de 315 kW în condiții normale de încărcare și de 250 kW în condiții de încărcare intensă. Designul cu clasă de protecție IP00 permite o flexibilitate maximă în timpul instalării, iar kitul VW3A9113 poate fi utilizat pentru a trece la protecția IP21. ATV630C31N4 funcționează cu o alimentare trifazată de 380-480 V și oferă un curent de ieșire nominal extrem de ridicat de 616 amperi la sarcină normală. Dispozitivul funcționează într-un interval de frecvență de ieșire de 0,1-500 Hz, oferind o gamă largă de aplicații în diverse domenii industriale. O caracteristică remarcabilă a convertizorului de frecvență este funcția STO (safe torque off) încorporată, care respectă nivelul de integritate de siguranță SIL 3, făcându-l fiabil pentru utilizarea în aplicații critice de siguranță. Capacitățile sale de comunicare sunt extrem de versatile: este dotat standard cu protocoale seriale Modbus, Ethernet și Modbus TCP. Poate fi extins opțional cu diverse module de comunicare, precum Profibus DP V1, PROFINET, DeviceNet, CANopen și alte standarde de comunicare industrială. Acest lucru permite integrarea perfectă în majoritatea rețelelor industriale și sistemelor de control moderne. Dispozitivul are capacități de control al motorului extrem de versatile. Pentru motoarele asincrone, poate fi utilizat în modurile cuplu constant, cuplu optimizat și cuplu variabil, în timp ce pentru motoarele sincrone suportă motoare cu magneți permanenți și motoare sincrone cu reluctanță. Dispozitivul are funcții avansate de protecție atât pentru motor, cât și pentru el însuși: protecție la temperatură, protecție la fază, protecție la supracurent, protecție la supratensiune și numeroase alte funcții de siguranță asigură o funcționare fiabilă în diverse condiții de operare. Convertorul de frecvență ATV630C31N4 este ideal pentru diverse aplicații industriale și de utilități, cum ar fi servicii de construcții (compresoare HVAC), echipamente de procesare a alimentelor și băuturilor, aplicații miniere și de prelucrare a metalelor (pompe, ventilatoare), echipamente pentru industria petrolieră și gazieră și numeroase componente ale sistemelor de tratare a apei și a apelor uzate (centrifuge, pompe, compresoare, ventilatoare, transportoare, mixere). Unitatea are o lățime de 598 mm, o înălțime de 1195 mm și o adâncime de 380 mm și cântărește 203 kg. Designul montabil pe perete și gama largă de opțiuni de instalare oferă opțiuni flexibile de instalare într-o varietate de medii industriale.
Schneider Electric Altivar Process ATV630 - ATV630C31N4 - convertizor de frecvență, 310 kW, 3f, 400 VAC, IP00, montabil pe perete, date tehnice
Caracteristici principale
Familia de produse: Altivar Process ATV600
Aplicație: Procese industriale și utilități
Tip produs: Variator de viteză
Versiune: Versiune standard
Denumire scurtă a dispozitivului: ATV630
Metodă de montare: Montare pe perete
Caracteristici de comunicare
Protocol port de comunicare: Modbus serial, Ethernet, Modbus TCP
Interfață fizică: Ethernet, RS485 cu 2 fire
Metodă de acces: Slave Modbus TCP
Viteză de transmisie: 10, 100 Mbits, 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Caracteristici electrice
Tensiune nominală de alimentare: 380-480 V -15%/+10%
Toleranță relativă simetrică a tensiunii de alimentare: 10%
Toleranță relativă simetrică a frecvenței rețelei: 5%
Curent nominal de ieșire: 616,0 A
Frecvența rețelei: 50-60 Hz ±5%
Puterea motorului kW: 315 kW (sarcină normală), 250 kW (sarcină mare)
Puterea motorului HP: 500 HP (sarcină normală), 400 CP (sarcină mare)
Curent de linie: 569 A la 380 V (sarcină normală), 461 A la 480 V (sarcină normală), 457 A la 380 V (sarcină mare), 375 A la 480 V (sarcină mare)
Curent de ieșire continuu: 616 A la 2,5 kHz sub sarcină normală, 481 A la 2,5 kHz sub sarcină mare
Frecvența de ieșire a convertizorului de frecvență: 0,1-500 Hz
Tensiune maximă de ieșire: 480,0 V
Putere aparentă: 351 kVA la 480 V (sarcină normală), 286 kVA la 480 V (sarcină mare)
Control și protecție
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Tip de răcire: Convecție forțată
Tipuri de protecție: Protecție termică (motor, acționare), protecție de fază pe partea motorului, supracurent, supratensiune bus DC, supratensiune/subtensiune pe partea de alimentare, viteză excesivă
Caracteristici de control al motorului
Profil de control al motorului asincron: Standard cuplu constant, Mod cuplu optimizat, Standard cuplu variabil
Profil de control motor sincron: Motor cu magnet permanent, motor cu reluctanță sincronă
Rampă de accelerare și decelerare: Reglabilă liniar între 0,01 și 9999 s
Frecvență de comutare: 2,5-8 kHz cu factor de reducere a sarcinii, reglabil între 2-8 kHz
Frecvență nominală de comutare: 2,5 s
Caracteristici fizice
Grad de protecție IP: IP00 (conform IEC 61800-5-1 și IEC 60529), IP21 (cu kitul VW3A9113)
Lățime: 598 mm
Înălțime: 1195 mm
Adâncime: 380 mm
Greutate netă: 203 kg
Condiții de mediu
Temperatura ambiantă de funcționare: -10-40 °C (fără reducere a puterii), 40-60 °C (cu factor de reducere a puterii)
Altitudine de funcționare: ≤1000 m fără reducere a puterii, 1000-3000 m cu reducere a puterii de 1% la fiecare 100 de metri
Poziție de funcționare: Verticală ±10 grade
Umiditate relativă: 5-95% fără condens (conform IEC 60068-2-3)
Nivel de zgomot: 68 dB (conform 86/188/CEE)
