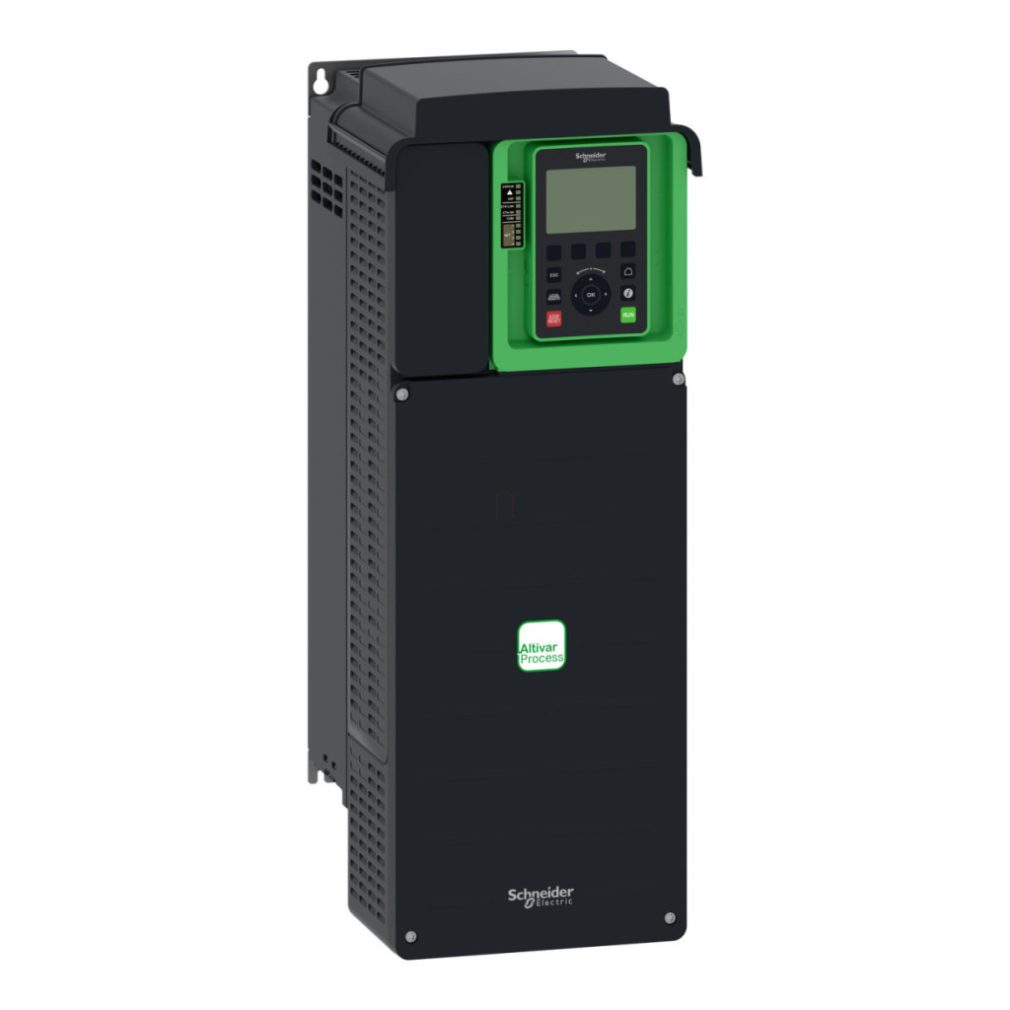

ATV630D11M3 este un convertor de frecvență excelent, compact, montabil pe perete, din seria Altivar Process ATV600 de la Schneider Electric, dezvoltat special pentru procese industriale și aplicații utilitare. Această versiune cu putere nominală de 11 kW (în modul normal) oferă o soluție extrem de versatilă pentru controlul motoarelor asincrone și sincrone într-o varietate de medii industriale. Dispozitivul funcționează cu o tensiune de alimentare trifazată de 200-240 V și oferă un curent nominal de ieșire de 46,8 A în modul normal. În modul de funcționare intensă, acesta furnizează o putere de 7,5 kW și un curent de ieșire de 32,7 A. Dispozitivul are un grad de protecție IP21 și respectă, de asemenea, cerințele UL tip 1, oferind o protecție adecvată împotriva prafului și umezelii. Convertorul de frecvență este echipat cu răcire prin convecție forțată pentru o disipare eficientă a căldurii, asigurând o durată lungă de viață și o funcționare fiabilă. În ceea ce privește opțiunile de comunicare, ATV630D11M3 oferă o flexibilitate remarcabilă, cu protocoale Ethernet, Modbus serial și Modbus TCP ca standard. Poate fi extins opțional cu module de comunicare suplimentare, cum ar fi Profibus DP V1, PROFINET, DeviceNet, CANopen și numeroase alte protocoale de rețea. Această flexibilitate permite integrarea perfectă într-o gamă largă de sisteme de automatizare industrială. Dispozitivul poate opera motorul conectat într-un interval de frecvență de 0,1-500 Hz, acoperind o gamă extrem de largă de aplicații. Funcțiile de siguranță încorporate includ STO (Safe Torque Off) cu protecție SIL 3, care garantează un nivel remarcabil de siguranță chiar și în aplicații critice. Convertorul de frecvență are 8 intrări digitale, dintre care două (DI7, DI8) pot fi configurate și ca intrări de impulsuri. Intrările și ieșirile analogice (3 intrări analogice și 2 ieșiri analogice) oferă opțiuni de configurare flexibile pentru diverse sarcini de control al proceselor. Cele 3 ieșiri releu (R1, R2, R3) pot fi utilizate pentru a semnaliza diferite stări ale procesului. ATV630D11M3 are o serie de funcții de protecție încorporate, cum ar fi protecția termică a motorului și a acționării, protecția împotriva pierderii de fază, protecția împotriva supracurentului, protecția împotriva supratensiunii, protecția împotriva defectelor la împământare și protecția împotriva scurtcircuitelor. Dispozitivul funcționează în mod fiabil chiar și în condiții de mediu extreme, fără reducere a puterii între -15 °C și 50 °C și cu un factor de reducere a puterii între 50 °C și 60 °C. Unitatea poate fi utilizată la putere maximă până la o altitudine de 1000 de metri deasupra nivelului mării, peste care este necesară reducerea puterii (1% / 100 m). Domeniile de aplicare sunt extrem de variate: dispozitivul este ideal pentru utilizarea în sisteme HVAC, procese de producție de alimente și băuturi, aplicații din industria minieră și metalurgică, industria petrolieră și gazieră, precum și pompe, ventilatoare, compresoare și benzi transportoare din industria apei și a apelor uzate. Algoritmii de control al motorului de ultimă generație (cuplu constant, cuplu optimizat, cuplu variabil) permit adaptarea optimă la diferite aplicații. Acționarea suportă, de asemenea, controlul motoarelor sincrone cu magneți permanenți și al motoarelor sincrone cu reluctanță.
Schneider Electric Altivar Process ATV630 - ATV630D11M3 - convertizor de frecvență, 11 kW, 3f, 230 V c.a., IP21, montabil pe perete date tehnice
Date generale
Familia de produse: Altivar Process ATV600
Aplicație specială a produsului: Aplicații de proces și utilitare
Tipul produsului sau componentului: Convertizor de frecvență
Versiune: Versiune standard
Denumire scurtă a dispozitivului: ATV630
Metodă de montare: Montare pe perete
Caracteristici de comunicare
Protocol port de comunicare: Ethernet, Modbus serial, Modbus TCP
Interfață fizică: Ethernet, RS 485 cu 2 fire
Metodă de acces: Slave Modbus TCP
Viteză de transmisie: 10, 100 Mbit/s; 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Cadru de transmisie: RTU
Format date: 8 biți, paritate impară, pară sau fără paritate, configurabilă
Număr de adrese: 1...247 pentru Modbus serial
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V, -15...+10%
Frecvență rețea: 50...60 Hz, ±5%
Curent nominal de ieșire: 46,8 A
Puterea motorului: 11 kW (mod normal), 7,5 kW (mod intens)
Puterea motorului în CP: 15 CP (mod normal), 10 CP (mod intens)
Curent de alimentare: 39,3 A la 200 V (mod normal), 32,9 A la 240 V (mod normal)
Curent de ieșire continuu: 46,8 A la 4 kHz în mod normal, 32,7 A la 4 kHz în mod intens
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz
Frecvență nominală de comutare: 4 kHz
Frecvență de comutare: 2...12 kHz reglabilă, cu factor de reducere 4...12 kHz Tensiune maximă de ieșire: 240,0 V Putere aparentă: 13,7 kVA la 240 V (mod normal), 9,6 kVA la 240 V (mod de funcționare intens) Curent tranzitoriu maxim: 51,5 A timp de 60 de secunde (mod normal), 49,1 A timp de 60 de secunde (mod de funcționare intens) Caracteristici mecanice Grad de protecție: IP21 conform IEC 61800-5-1, IP21 conform IEC 60529
Clasă de protecție: UL tip 1 conform UL 508C
Tip de răcire: Convecție forțată
Lățime: 211 mm
Înălțime: 546 mm
Adâncime: 232 mm
Greutate netă: 13,8 kg
Caracteristici de mediu
Rezistență de izolație: > 1 MOhm 500 V CC timp de 1 minut față de pământ
Nivel de zgomot: 59,5 dB conform 86/188/CEE
Grad de poluare: 2 conform IEC 61800-5-1
Rezistență la vibrații: 1,5 mm vârf-vârf (f= 2...13 Hz) conform IEC 60068-2-6, 1 gn (f= 13...200 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3
Temperatura aerului ambiant în timpul funcționării: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii) Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m 1% reducere curent / 100 m
Poziție de funcționare: Verticală +/- 10 grade
Funcții de siguranță
Funcții de siguranță: STO (oprire cuplu de siguranță) SIL 3
Intrări/ieșiri
Număr de intrări discrete: 8
Tip intrare discretă: DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC (<= 30 V) Număr de intrări analogice: 3 Număr de ieșiri analogice: 2 Număr de ieșiri releu: 3 Certificări Certificări produs: DNV-GL, UL, CSA, ATEX Zona 2/22, TÜV, ATEX INERIS
Marcaj: CE
Standarde: UL 508C, IEC 61800-3, IEC 61800-3 Mediu 1 Categoria C2, EN/IEC 61800-3 Mediu 2 Categoria C3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
