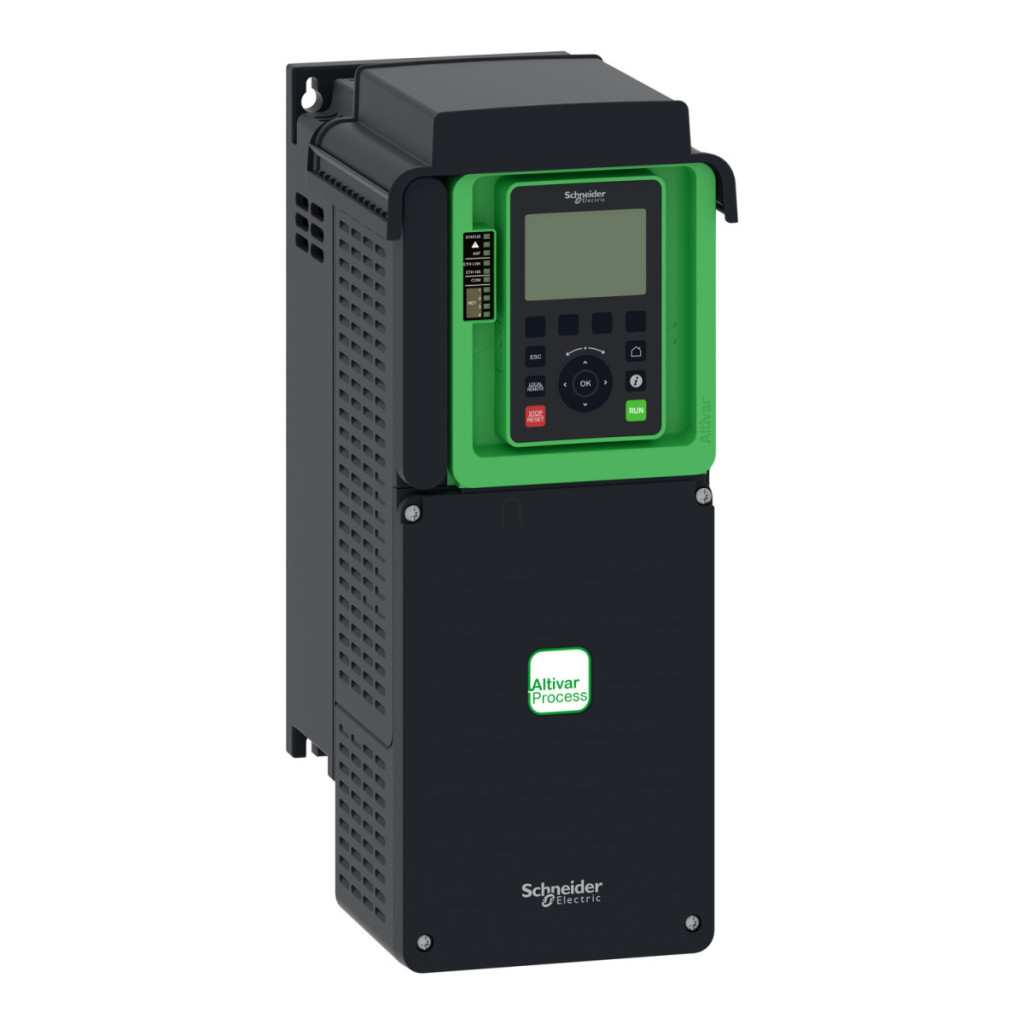

Convertorul de frecvență Schneider Electric Altivar Process ATV600 seria ATV630D11N4 oferă o soluție extrem de versatilă și fiabilă pentru controlul motoarelor industriale. Acest dispozitiv de 11 kW cu o tensiune de alimentare de 380-480 V este alegerea ideală pentru controlul motoarelor asincrone și sincrone în diverse aplicații industriale și utilitare. Convertorul de frecvență ATV630D11N4 are protecție IP21 și certificare UL tip 1, asigurând o funcționare fiabilă în medii industriale. Designul său montabil pe perete îl face ușor de instalat. Dispozitivul are un curent nominal de ieșire de 23,5 A în condiții normale de încărcare, iar în modul de funcționare intensă oferă un curent de ieșire de 16,5 A. Poate suporta o putere a motorului de 11 kW în modul normal și de 7,5 kW în modul de funcționare intensă. O caracteristică specială a dispozitivului este gama largă de opțiuni avansate de comunicare. Acesta suportă protocoale seriale Modbus TCP, Ethernet și Modbus încorporate și poate fi extins cu o serie de module de comunicare opționale, precum Profibus DP V1, PROFINET, DeviceNet, CANopen și BACnet MS/TP. Această flexibilitate permite integrarea ușoară în aproape orice sistem de automatizare industrială. Convertorul de frecvență are o gamă de frecvențe de ieșire de 0,1-500 Hz și oferă capacități remarcabile de control al motorului, inclusiv cuplu constant, cuplu optimizat și moduri de cuplu variabil pentru motoare asincrone, precum și controlul motoarelor cu magneți permanenți și motoarelor sincrone cu reluctanță. Rampele de accelerare și decelerare reglabile liniar, compensarea alunecării motorului și o frecvență de comutare reglabilă între 2-12 kHz oferă o gamă largă de aplicații. În ceea ce privește siguranța, ATV630D11N4 dispune de o funcție STO (Safe Torque Off) clasificată SIL3, care oferă un nivel ridicat de protecție. De asemenea, dispune de o serie de funcții de protecție încorporate, cum ar fi protecția termică, protecția fazei motorului, protecția la supracurent, protecția la supratensiune și alte funcții critice de protecție atât pentru motor, cât și pentru acționare. Cele 8 intrări digitale, 3 intrări analogice, 2 ieșiri analogice și 3 ieșiri releu oferă opțiuni versatile de control și monitorizare.
Schneider Electric Altivar Process ATV630 - ATV630D11N4 - convertizor de frecvență, 11 kW, 3f, 400 VAC, IP21, montabil pe perete date tehnice
Caracteristici generale
Linie de produse: Altivar Process ATV600
Aplicație specifică produsului: Sisteme de proces și utilități
Tipul produsului sau al componentei: Convertizor de frecvență
Variantă: Versiune standard
Denumire scurtă a dispozitivului: ATV630
Metodă de montare: Montare pe perete
Comunicare
Protocol port de comunicare: Modbus TCP, Ethernet, Modbus serial
Interfață fizică: Ethernet, RS 485 cu 2 fire
Metodă de acces: Slave Modbus TCP
Viteză de transmisie: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Cadru de transmisie: RTU
Format date: 8 biți, paritate impară, pară sau fără paritate, configurabilă
Caracteristici de performanță
Tensiune nominală de alimentare: 380-480 V -15...10%
Toleranță relativă simetrică a tensiunii de alimentare: 10 %
Toleranță relativă simetrică a frecvenței de alimentare: 5 %
Curent nominal de ieșire: 23,5 A
Putere motor kW: 11 kW (funcționare normală), 7,5 kW (funcționare intensă)
Putere motor CP: 15 CP (funcționare normală), 10 CP (funcționare intensă)
Curent de linie: 19,8 A la 380 V (funcționare normală), 17 A la 480 V (funcționare normală)
Curent de ieșire continuu: 23,5 A la 4 kHz în funcționare normală, 16,5 A la 4 kHz în funcționare intensă
Frecvența de ieșire a convertizorului de frecvență: 0,1-500 Hz
Frecvență nominală de comutare: 4 kHz
Frecvență de comutare: reglabilă între 2 și 12 kHz
Protecție și siguranță
Clasă de protecție IP: IP21 (conform IEC 61800-5-1 și IEC 60529)
Clasă de protecție: UL tip 1 (conform UL 508C)
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Filtru EMC: Integrat, conform cu IEC 61800-3 C2 până la 50 m, conform cu IEC 61800-3 C3 până la 150 m
Caracteristici fizice
Lățime: 171 mm
Înălțime: 409 mm
Adâncime: 233 mm
Greutate netă: 7,7 kg
Condiții de mediu
Tip de răcire: Convecție forțată
Temperatură ambiantă de funcționare: -15-50 °C (fără reducerea performanței), 50-60 °C (cu factor de reducere a puterii)
Altitudine de funcționare: ≤ 1000 m fără reducerea puterii, 1000-4800 m cu reducerea puterii cu 1% la fiecare 100 m
Umiditate relativă: 5-95% fără condensare (conform IEC 60068-2-3)
