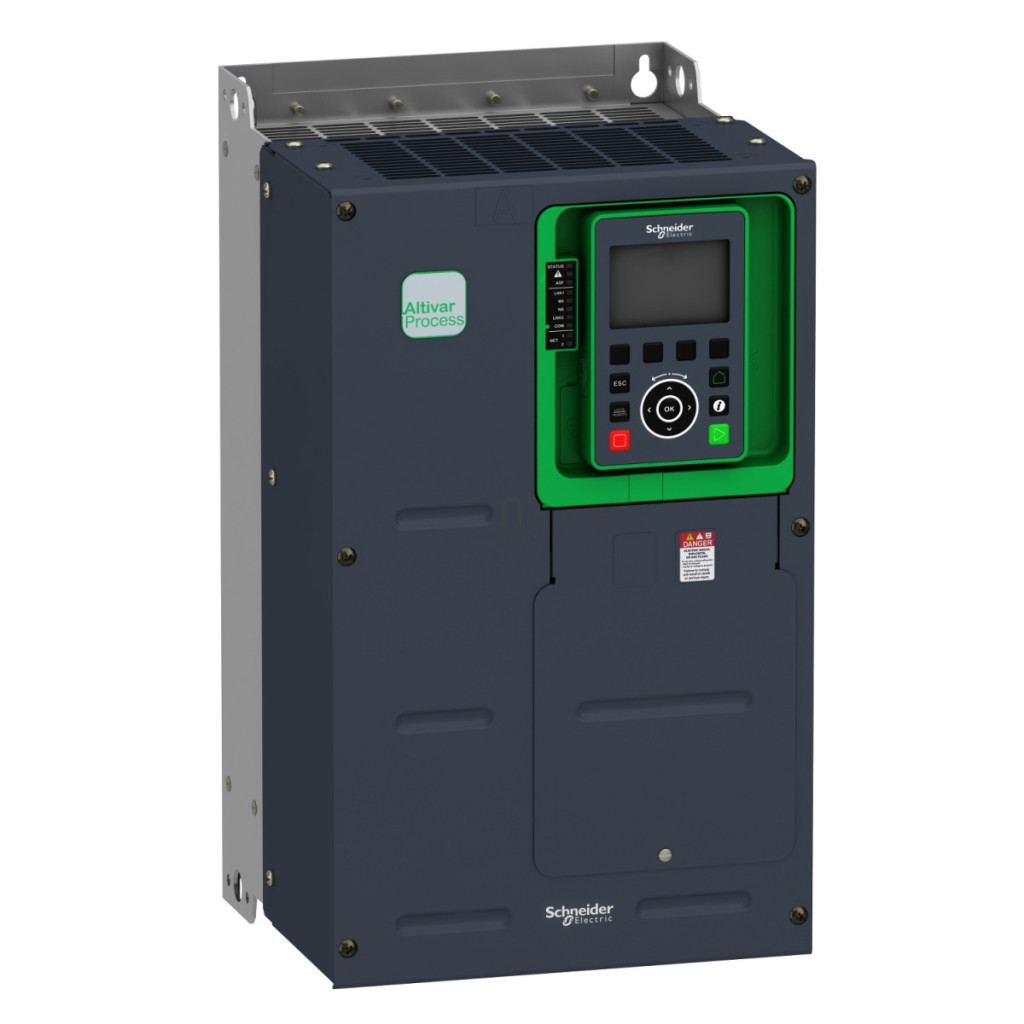

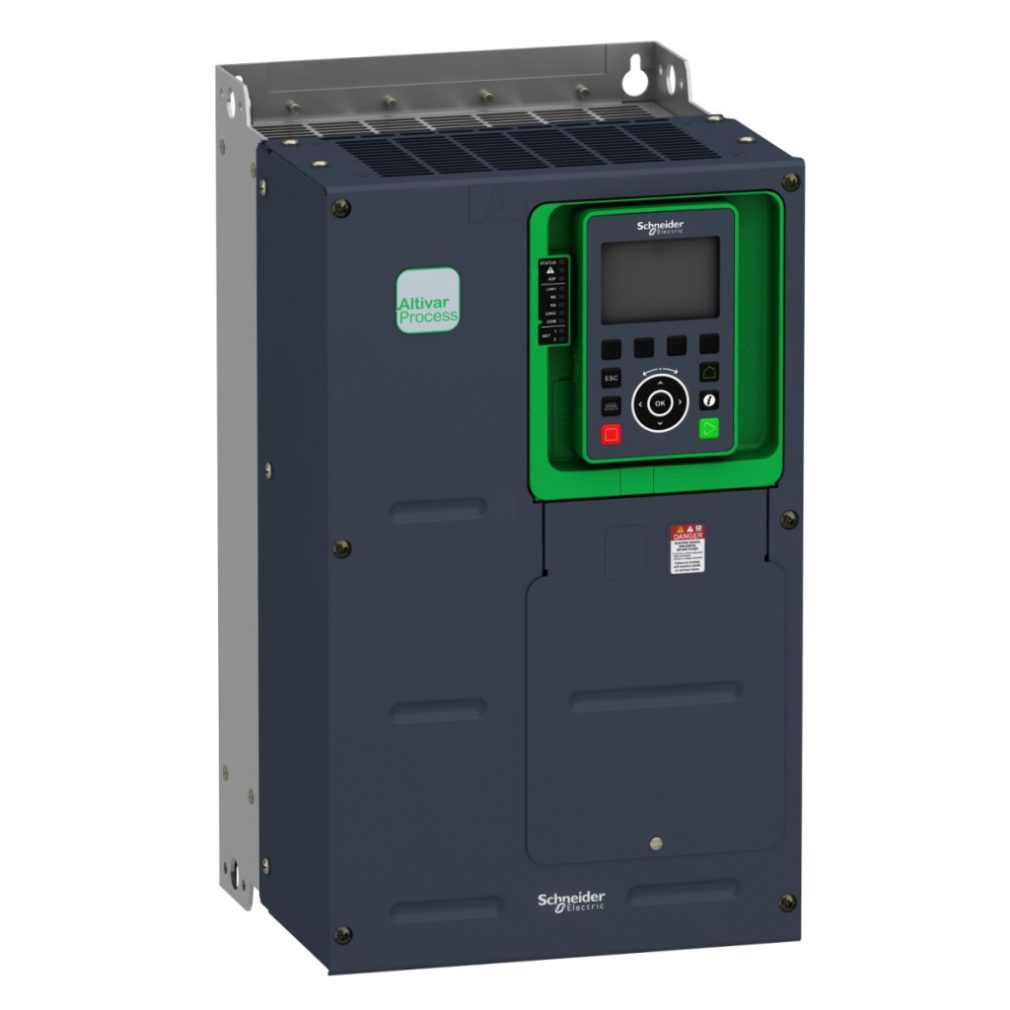

Convertorul de frecvență Altivar Process ATV630D11Y6 este produsul premium al Schneider Electric pentru controlul acționărilor, conceput special pentru procese industriale și utilități. Acest dispozitiv de înaltă performanță are o putere nominală de 11 kW la o tensiune de alimentare de 690 V și oferă o soluție optimă pentru aplicații industriale complexe, în care controlul precis al motorului și fiabilitatea operațională ridicată sunt importante. Convertorul de frecvență oferă opțiuni de aplicare flexibile, deoarece este potrivit pentru controlul motoarelor asincrone și sincrone. Dispozitivul are un grad de protecție IP00 ca standard, dar poate fi ușor actualizat la IP20 cu kitul VW3A9705. În condiții normale de funcționare, acesta oferă o frecvență maximă de ieșire de 500 Hz cu un curent nominal de ieșire de 13,5 A, permițând un control extrem de precis al vitezei și cuplului. În ceea ce privește capacitățile de comunicare, ATV630D11Y6 se remarcă: suportă protocoale Ethernet încorporate, Modbus serial și Modbus TCP. Dispozitivul poate fi extins în mod flexibil cu diverse module de comunicare (de exemplu, Profibus DP V1, PROFINET, DeviceNet, CANopen), precum și cu module de expansiune I/O digitale și analogice. Printre caracteristicile de siguranță, funcția STO (Safe Torque Off) certificată SIL 3, care îndeplinește cerințele moderne de siguranță industrială, este deosebit de remarcabilă. Dispozitivul are 8 intrări digitale, 3 intrări analogice (AI1, AI2, AI3) și 2 ieșiri analogice. Dintre intrările digitale, DI7 și DI8 pot fi configurate și ca intrări de impulsuri cu o frecvență de până la 30 kHz. Ieșirile analogice pot fi utilizate în modul tensiune (0-10 V) sau curent (0-20 mA). Cele trei ieșiri releu încorporate (R1, R2, R3) au logică configurabilă și pot fi utilizate pentru a semnaliza diverse stări, cum ar fi semnale de eroare sau controlul secvențelor de funcționare. Convertorul de frecvență oferă algoritmi de control sofisticați: suportă cuplu constant, cuplu optimizat și profiluri de cuplu variabile pentru motoare asincrone, precum și controlul motoarelor cu magneți permanenți și motoarelor sincrone cu reluctanță. Rampele de accelerare și decelerare pot fi setate într-un interval larg (0,01-9999 s) și pot avea diverse forme (S, U sau personalizate). Frecvența de comutare poate fi setată între 2 și 8 kHz, cu o valoare nominală de 4 kHz. Dimensiunile unității (lățime × înălțime × adâncime) sunt 246 × 420 × 242 mm, iar greutatea sa netă este de 22 kg.
Schneider Electric Altivar Process ATV630 - ATV630D11Y6 - date tehnice convertizor de frecvență
Specificații generale
Familia de produse: Altivar Process ATV600
Tip: ATV630
Aplicație specifică: Controlul proceselor și utilități
Tipul produsului: Convertizor de frecvență
Versiune: Versiune standard
Metodă de montare: Montare pe perete
Caracteristici electrice
Tensiune nominală de alimentare: 500...690 V (-15%...+10%)
Toleranță relativă simetrică a tensiunii de alimentare: 10%
Toleranță relativă simetrică a frecvenței de alimentare: 5%
Frecvența de alimentare: 50...60 Hz (-5%...+5%)
Curent nominal de ieșire: 13,5 A
Puterea motorului: 11 kW la 690 V (funcționare normală), 7,5 kW la 690 V (funcționare intensă)
Puterea motorului în CP: 15 hp la 690 V funcționare normală, 10 hp la 690 V funcționare intensă
Curent de alimentare: 14,7 A la 690 V (funcționare normală), 10,5 A la 690 V (funcționare intensă)
Curent de ieșire continuu: 13,5 A la 4 kHz în funcționare normală, 9,5 A la 4 kHz în funcționare intensă
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz
Caracteristici de comunicare
Protocol port de comunicare: Ethernet, Modbus serial, Modbus TCP
Interfață fizică: Ethernet, 2 fire RS 485
Viteză de transmisie: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 kbps
Cadru de transmisie: RTU Intrări și ieșiri Număr de intrări discrete: 8 Tip intrare discretă: DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC (≤ 30 V)
Număr de intrări analogice: 3
Tip intrare analogică: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC, impedanță: 31,5 kOhm Număr de ieșiri analogice: 2 Număr de ieșiri releu: 3 Protecție și siguranță Clasă de protecție IP: IP00 conform IEC 61800-5-1 și IEC 60529
Filtru EMC: Integrat 25 m conform IEC 61800-3 categoria C3
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Caracteristici fizice
Tip de răcire: Convecție forțată
Lățime: 246 mm Înălțime: 420 mm Adâncime: 242 mm Greutate netă: 22 kg Condiții de mediu Temperatura ambiantă de funcționare: -15...50 °C (fără reducere), 50...60 °C (cu factor de reducere) Altitudine de funcționare: <= 1000 m fără reducere, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 de metri
Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3
