Familia de produse convertizoare de frecvență Altivar Process ATV600, modelul ATV630D15N4Z, oferă o soluție extrem de versatilă și eficientă pentru diverse aplicații de control al proceselor. Acest convertizor de frecvență cu viteză variabilă a fost optimizat special pentru sarcini de control al proceselor și este ideal pentru utilizarea în sisteme cu motoare asincrone și sincrone. ATV630D15N4Z este un convertizor de frecvență montat în dulap cu protecție IP20/IP21, capabil să alimenteze motoare cu putere de 15 kW (sarcină normală) sau 11 kW (sarcină grea) cu o tensiune de alimentare trifazată de 380-480 V. Dispozitivul oferă opțiuni de comunicare extrem de flexibile, suportând protocoalele Ethernet, Modbus serial și Modbus TCP, ceea ce facilitează integrarea în diverse rețele industriale. Produsul poate fi extins cu ușurință cu diverse module de comunicare, precum Profibus DP V1, PROFINET, DeviceNet, CANopen și multe alte protocoale de comunicare industrială. Unitatea este potrivită în special pentru operarea sistemelor de servicii pentru clădiri (HVAC), echipamente de producție de alimente și băuturi, aplicații miniere, echipamente pentru petrol și gaze și sisteme de tratare a apei și a apelor uzate. Funcția de siguranță STO (Safe Torque Off) SIL 3 integrată garantează conformitatea cu cele mai înalte cerințe de siguranță. Unitatea are capacități de control remarcabile, cu multiple profiluri de control al motorului, cum ar fi cuplu constant, cuplu optimizat și moduri de cuplu variabil pentru motoare asincrone, precum și controlul motoarelor cu magneți permanenți și motoarelor sincrone cu reluctanță. Din punct de vedere tehnic, dispozitivul oferă un curent nominal de ieșire de 31,7 A în condiții normale de încărcare și suportă o gamă de frecvențe de ieșire de la 0,1 la 500 Hz. Frecvența de comutare este reglabilă între 2 și 12 kHz, cu o valoare nominală de 4 kHz. Unitatea are numeroase funcții de protecție, inclusiv protecție împotriva supraîncălzirii motorului și a unității, supracurent, defect de fază de ieșire, supratensiune și subtensiune a magistralei de curent continuu și multe alte funcții de protecție. Dispozitivul are o lățime de 195 mm, o înălțime de 480 mm și o adâncime de 225,5 mm și cântărește 13 kg. La proiectarea Altivar Process ATV630D15N4Z s-au luat în considerare și aspectele legate de mediu. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -15 °C și +50 °C fără reducerea puterii, iar între 50 și 60 °C poate fi utilizat cu reducerea puterii. Nu sunt necesare măsuri speciale pentru instalarea la o altitudine de până la 1000 m deasupra nivelului mării, în timp ce la altitudini între 1000 și 4800 m, trebuie aplicată o intensitate nominală de 1% la fiecare 100 de metri. Dispozitivul are marcaj de conformitate CE și numeroase certificări internaționale, inclusiv certificări TÜV, ATEX, CSA, UL și DNV-GL.

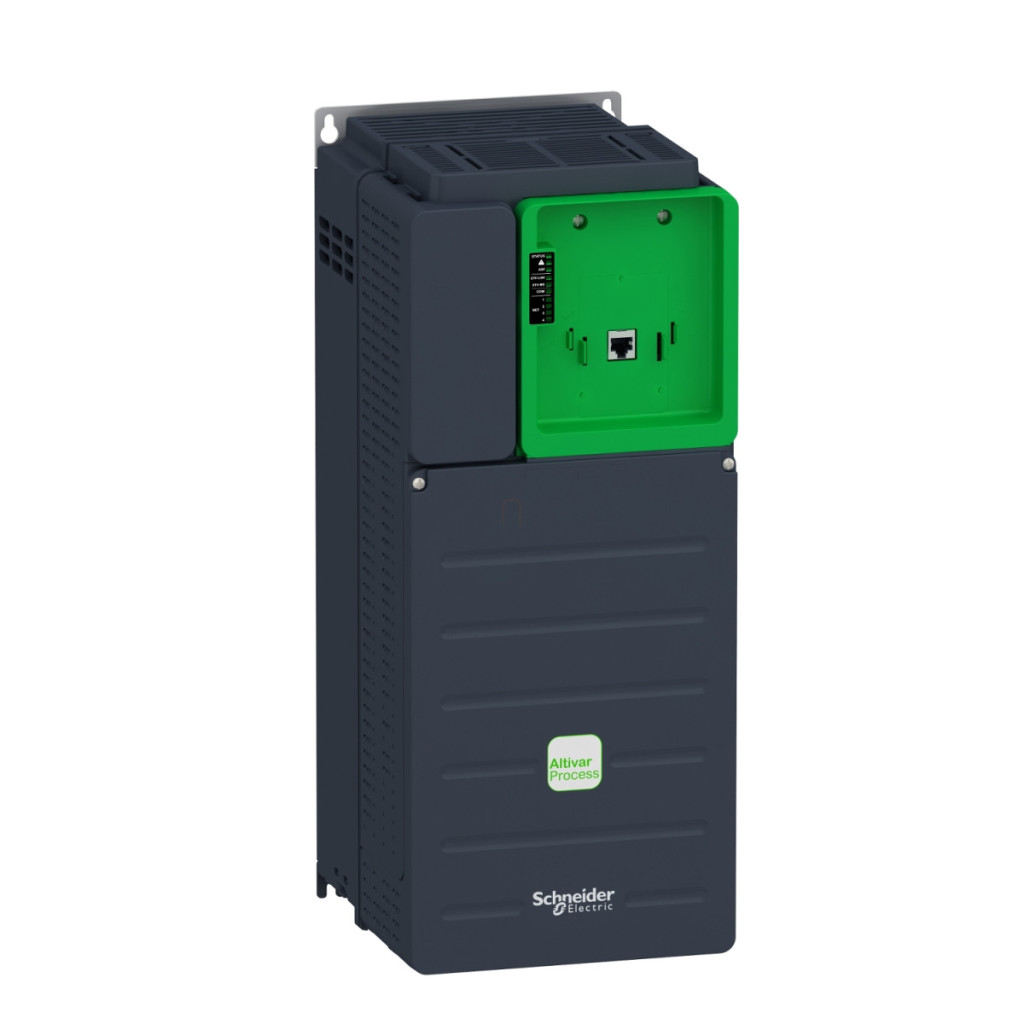

Schneider Electric Altivar Process ATV630 - ATV630D15N4Z - convertizor de frecvență, 15 kW, 3f, 400 VAC, IP21, montabil pe perete, fără afișaj Date tehnice
Specificații generale
Familia de produse: Altivar Process ATV600
Aplicație: Servicii de proces și utilități
Tip dispozitiv: Variator de viteză
Versiune: Versiune standard
Denumire scurtă dispozitiv: ATV630
Metodă de montare: Montabil în dulap
Opțiuni de comunicare
Protocol port de comunicare: Ethernet, Modbus serial, Modbus TCP
Viteză de transmisie: 10, 100 Mbit/s; 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Cadru de transfer de date: RTU
Interfață fizică: Ethernet, RS 485 cu 2 fire
Metodă de acces: Slave Modbus TCP
Caracteristici electrice
Tensiune nominală de alimentare: 380...480 V (-15%...+10%)
Toleranță relativă simetrică a tensiunii de alimentare: 10%
Toleranță relativă simetrică a frecvenței de alimentare: 5%
Curent nominal de ieșire: 31,7 A
Frecvență de alimentare: 50...60 Hz (-5%...+5%)
Puterea motorului: 15 kW (sarcină normală), 11 kW (sarcină grea)
Puterea motorului în cai putere: 20 CP sarcină normală, 15 CP sarcină grea
Curent de linie: 27 A la 380 V (sarcină normală), 23,3 A la 480 V (sarcină normală), 20,6 A la 380 V (sarcină grea), 18,1 A la 480 V (sarcină mare)
Curent de ieșire continuu: 31,7 A la 4 kHz sub sarcină normală, 23,5 A la 4 kHz sub sarcină mare
Frecvența de ieșire a acționării: 0,1...500 Hz Protecție și siguranță Grad de protecție IP: IP21 (IP20 conform IEC 61800-5-1 și IEC 60529) Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Tipuri de protecție: supraîncălzire motor, pierdere fază motor, supraîncălzire acționare, supracurent acționare, supratensiune ieșire, scurtcircuit, supraîncărcare bus DC, supraîncărcare și subîncărcare tensiune de alimentare, pierdere de fază rețea, viteză excesivă, defect circuit de control
Caracteristici de funcționare
Tip de răcire: Convecție forțată
Profil de control motor asincron: Standard cuplu constant, mod cuplu optimizat, standard cuplu variabil
Profil de control motor sincron: Motor cu magnet permanent, motor sincron cu reluctanță
Rampă de accelerare și decelerare: Liniară, reglabilă separat în intervalul 0,01...9999 s
Compensarea alunecării motorului: Reglabilă, poate fi dezactivată, automată indiferent de sarcină
Frecvență de comutație: 2...12 kHz reglabilă, 4...12 kHz redusă Frecvență nominală de comutare: 4 kHz Caracteristici I/O Număr de intrări discrete: 8 (DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC) Număr de intrări analogice: 3 (AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC sau curent: 0...20 mA) Număr de ieșiri analogice: 2 (tensiune sau curent configurabil prin software) Număr de ieșiri releu: 3 (R1: releu de defect, R2, R3: relee de secvență) Caracteristici fizice Lățime: 195 mm Înălțime: 480 mm Adâncime: 225,5 mm Greutate netă: 13 kg Caracteristici de mediu Temperatura ambiantă de funcționare: -15...50 °C (fără reducere), 50...60 °C (cu reducere) Altitudine: <= 1000 m fără reducere, 1000...4800 m cu reducere de 1% la fiecare 100 m
Poziție de funcționare: verticală +/- 10 grade
Umiditate relativă: 5...95% fără condens
