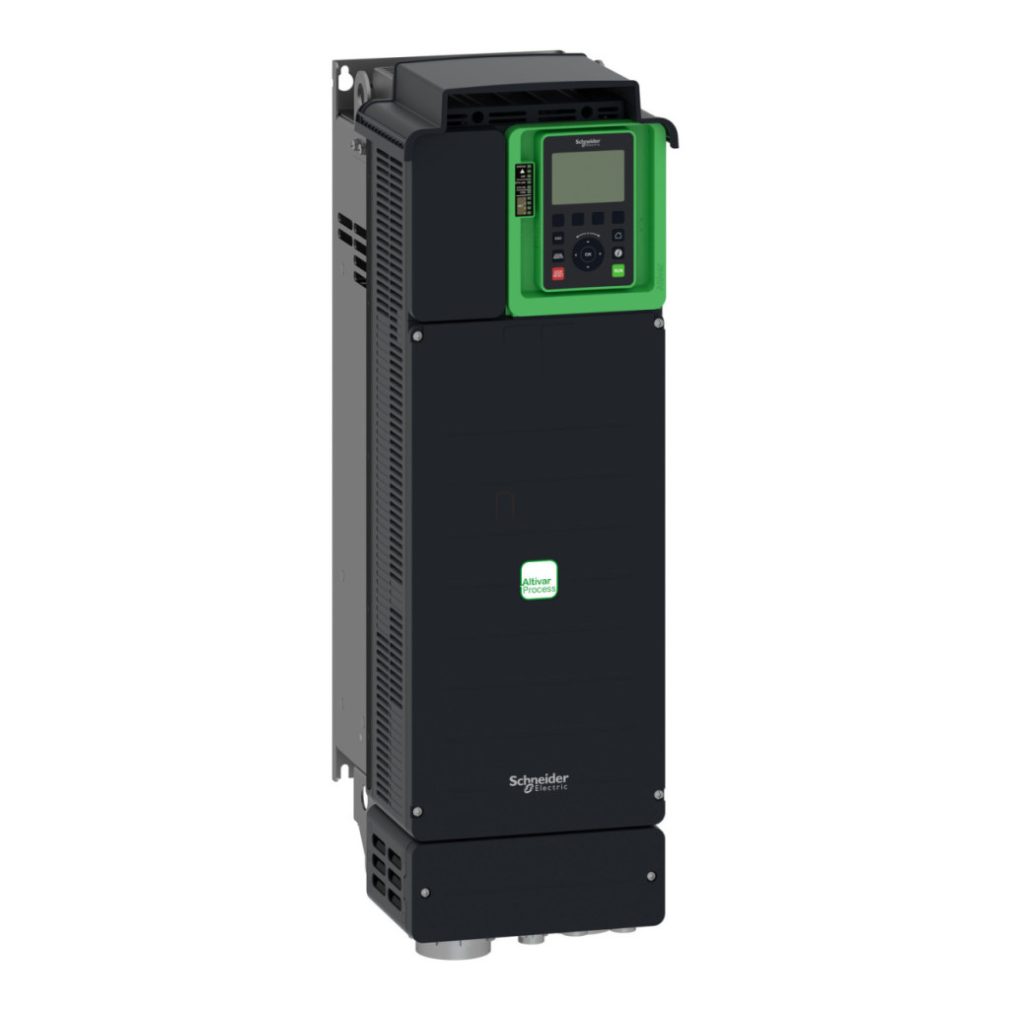

Seria Altivar Process ATV600, în special convertoarele de frecvență ATV630, reprezintă linia de produse de înaltă calitate a Schneider Electric, dezvoltată pentru aplicații industriale și utilitare. Modelul ATV630D18M3 este proiectat special pentru sisteme trifazate cu o tensiune de 200-240 V și, cu o putere de ieșire de 18,5 kW, este ideal pentru controlul diverselor procese industriale. Acest convertizor de frecvență montabil pe perete are protecție IP21 (tip UL 1), care oferă o protecție adecvată împotriva picăturilor de apă și a obiectelor străine, asigurând în același timp o răcire optimă cu un sistem de răcire cu aer forțat. La proiectarea dispozitivului s-a acordat o atenție specială flexibilității: acesta poate fi utilizat atât cu motoare asincrone, cât și cu motoare sincrone, cu diferite profiluri de control, inclusiv moduri de cuplu constant, cuplu optimizat și cuplu variabil. Este, de asemenea, potrivit pentru controlul motoarelor cu magneți permanenți și al motoarelor sincrone cu reluctanță, ceea ce îl face aplicabil pe scară largă în diverse industrii. De asemenea, excelează în ceea ce privește opțiunile de comunicare: suportă protocoalele Ethernet, Modbus serial și Modbus TCP ca standard, dar poate fi extins cu module de comunicare industrială suplimentare (Profibus DP, Profinet, DeviceNet, CANopen etc.) pentru a se adapta cerințelor mediului de aplicare specific. Extensibilitatea flexibilă prin sloturile de expansiune A și B permite, de asemenea, extinderea opțiunilor de intrare și ieșire. Siguranța este o prioritate absolută: ATV630D18M3 dispune de o funcție de siguranță STO (cuplu de siguranță oprit) care oferă protecție la nivel SIL3. Acest lucru este deosebit de important pentru aplicațiile în care siguranța personală este esențială. Diverse funcții de protecție (supraîncărcare, supraîncălzire, pierdere de fază, supratensiune etc.) protejează atât motorul, cât și convertorul de frecvență împotriva diverselor defecțiuni. Parametrii tehnici ai dispozitivului sunt remarcabili: are un curent nominal de ieșire de 78,4 A sub sarcină normală și este capabil să furnizeze o frecvență de ieșire de 0,1-500 Hz. Frecvența de comutare este reglabilă între 2-12 kHz, cu o valoare implicită din fabrică de 4 kHz. Rampele de accelerare și decelerare liniare pot fi setate separat între 0,01 și 9999 secunde, permițând un control extrem de fin. Modurile de control specifice motorului și compensarea alunecării motorului rafinează și mai mult precizia controlului, ceea ce este deosebit de important pentru aplicațiile care necesită o precizie ridicată.
Date tehnice Schneider Electric Altivar Process ATV630
Caracteristici generale
Familia de produse: Altivar Process ATV600
Tipul produsului: ATV630
Aplicație: Aplicații de proces și utilități
Tip componentă: Variator de viteză
Versiune: Versiune standard
Denumire scurtă: ATV630
Metodă de montare: Montare pe perete
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V (-15...+10%)
Toleranță relativă simetrică a tensiunii de alimentare: 10%
Toleranță relativă simetrică a frecvenței de alimentare: 5%
Curent nominal de ieșire: 78,4 A
Grad de protecție: IP21 (în conformitate cu IEC 61800-5-1 și IEC 60529)
Categorie de protecție: UL tip 1 (în conformitate cu UL 508C)
Tip de răcire: Flux de aer forțat
Frecvența de alimentare: 50...60 Hz (±5%)
Puterea motorului: 18,5 kW (sarcină normală), 15 kW (sarcină mare)
Puterea motorului în cai putere: 25 CP (sarcină normală), 20 CP (sarcină grea)
Curent de alimentare: 66,7 A la 200 V (sarcină normală), 54,5 A la 240 V (sarcină normală), 53,1 A la 200 V (sarcină grea), 44,9 A la 240 V (sarcină mare)
Curent de ieșire continuu: 78,4 A la 4 kHz sub sarcină normală, 63,4 A la 4 kHz sub sarcină mare
Frecvența de ieșire a convertorului de frecvență: 0,1...500 Hz
Funcții de siguranță
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Carduri opționale
Slot A: modul de comunicație (Profibus DP V1, PROFINET, DeviceNet, Modbus TCP/EtherNet/IP, CANopen)
Slot A/B: modul de extindere I/O digital și analogic, modul de extindere releu de ieșire
Caracteristici I/O
Număr de intrări digitale: 8
Tip intrare digitală: DI7, DI8 programabil ca intrare de impuls: 0...30 kHz, 24 V CC (≤ 30 V)
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Caracteristici mecanice
Lățime: 226 mm
Înălțime: 673 mm
Adâncime: 271 mm
Greutate netă: 14,2 kg
Condiții de mediu
Rezistență de izolație: > 1 MOhm 500 V CC timp de 1 minut la pământ
Nivel de zgomot: 63,5 dB (conform standardului 86/188/CEE)
Grad de poluare: 2 (conform standardului IEC 61800-5-1)
Rezistență la vibrații: 1,5 mm vârf-la-vârf (f = 2...13 Hz), 1 gn (f = 13...200 Hz) (conform IEC 60068-2-6)
Rezistență la șocuri: 15 gn pentru până la 11 ms (conform IEC 60068-2-27)
Umiditate relativă: 5...95% fără condens (în conformitate cu IEC 60068-2-3)
Temperatura ambiantă de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii) Altitudine de funcționare: ≤ 1000 m fără reducere a puterii, 1000...4800 m cu reducere a puterii de 1% la fiecare 100 m
