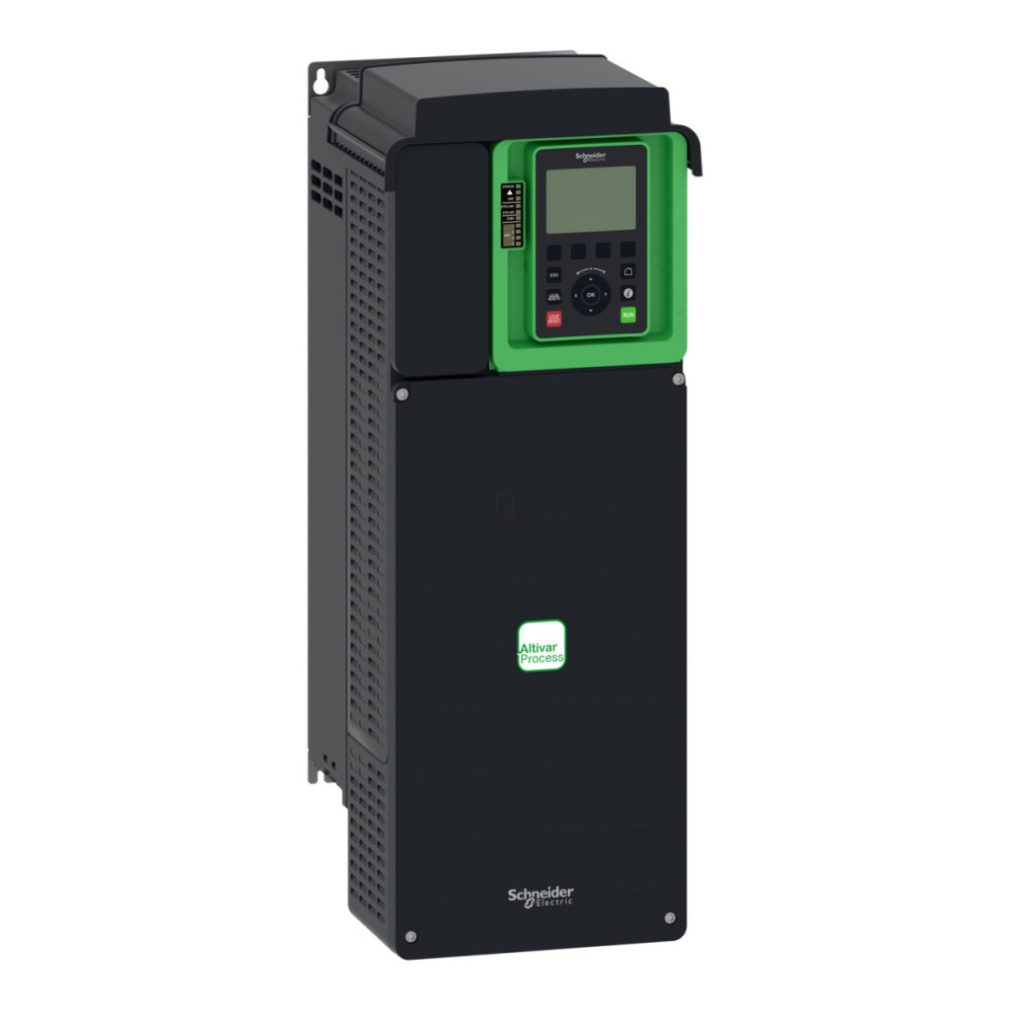

Convertorul de frecvență ATV630D18N4 din gama de produse Altivar Process ATV600 de la Schneider Electric oferă o soluție universală și performantă pentru o varietate de aplicații industriale. Acest dispozitiv montat pe perete, cu protecție IP21, este ideal pentru controlul motoarelor asincrone și sincrone de 18,5 kW (sarcină normală) sau 15 kW (sarcină grea) în intervalul de tensiune 380-480 V. Performanța remarcabilă a dispozitivului este caracterizată de un curent nominal de ieșire de 39,2 A (sub sarcină normală) și o gamă de frecvență de 0,1-500 Hz. Funcția de siguranță STO (safe torque off) SIL3 oferită de dispozitiv garantează o funcționare sigură. Opțiunile sale de comunicare sunt extrem de versatile, suportând protocoalele Modbus TCP, Modbus serial și Ethernet. În plus, poate fi extins opțional cu Profibus DP V1, PROFINET, DeviceNet, CANopen și alte module de comunicare, facilitând integrarea în diverse sisteme industriale. Convertorul de frecvență ATV630D18N4 poate fi utilizat într-o gamă largă de aplicații, inclusiv sisteme HVAC, procesarea alimentelor și băuturilor, minerit, petrol și gaze, precum și tratarea apei și a apelor uzate. Aplicațiile specifice includ controlul compresoarelor centrifugale, pompelor, ventilatoarelor, mixerelor și benzilor transportoare. Frecvența de comutare reglabilă între 2 și 12 kHz și rampele de accelerare/decelerare liniare (reglabile individual între 0,01 și 9999 s) oferă o flexibilitate suplimentară în controlul motorului. Dispozitivul acceptă diverse profiluri de control, cum ar fi cuplu constant, cuplu optimizat, cuplu variabil pentru motoare asincrone și controlul motoarelor cu magneți permanenți și al motoarelor sincrone cu reluctanță pentru motoare sincrone. Dispozitivul are dimensiuni compacte (211 mm lățime, 546 mm înălțime, 232 mm adâncime) și cântărește doar 14,2 kg, fiind ușor de instalat. Convertorul de frecvență necesită o sursă de alimentare trifazată și oferă o protecție remarcabilă împotriva diverselor defecțiuni, inclusiv supraîncălzire, supracurent, scurtcircuit, pierdere de fază și supratensiune. Datorită designului său robust, dispozitivul poate fi utilizat la temperaturi cuprinse între -15 °C și 50 °C fără reducerea puterii (între 50-60 °C cu reducerea puterii) și poate fi utilizat la altitudini de până la 1000 m deasupra nivelului mării fără pierderi de performanță. ATV630D18N4 are numeroase certificări, inclusiv CE, CSA, UL, TÜV și ATEX Zona 2/22, fiind conform cu standardele IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508 și IEC 13849-1. Acest convertor de frecvență oferă utilizatorilor industriali fiabilitatea și durata lungă de viață caracteristice produselor de calitate Schneider Electric.
Schneider Electric Altivar Process ATV630 - ATV630D18N4 - date tehnice convertizor de frecvență
Caracteristici generale
Familia de produse: Altivar Process ATV600
Tip: ATV630
Aplicație: Controlul proceselor și utilități
Varianta de produs: Versiune standard
Metodă de montare: Montare pe perete
Protecție IP: IP21 conform standardelor IEC 61800-5-1 și IEC 60529
Protecție UL: UL tip 1 conform standardului UL 508C
Tip de răcire: Flux de aer forțat
Parametri electrici
Tensiune nominală de alimentare: 380-480 V (-15...+10%)
Frecvența de alimentare: 50-60 Hz (±5%)
Puterea motorului (sarcină normală): 18,5 kW / 25 CP
Puterea motorului (sarcină mare): 15 kW / 20 CP
Curent nominal de ieșire: 39,2 A
Curent de linie (sarcină normală): 33,4 A (380 V) / 28,9 A (480 V)
Curent de linie (sarcină mare): 27,7 A (380 V) / 24,4 A (480 V)
Curent de ieșire continuu: 39,2 A la 4 kHz sub sarcină normală, 31,7 A la 4 kHz sub sarcină mare
Frecvența de ieșire a convertizorului de frecvență: 0,1-500 Hz
Frecvență de comutare: reglabilă între 2 și 12 kHz, 4-12 kHz cu factor de reducere
Frecvență nominală de comutare: 4 kHz
Tensiune maximă de ieșire: 480 V
Putere aparentă: 24 kVA la 480 V (sarcină normală), 20,3 kVA la 480 V (sarcină mare)
Funcții de siguranță
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Opțiuni de comunicare
Protocoale de comunicare: Modbus TCP, Modbus serial, Ethernet
Interfață fizică: Ethernet, RS485 cu 2 fire
Viteză de transmisie: 10/100 Mbit/s, 4800/9600/19200/38,4 kbps
Intrări și ieșiri
Număr de intrări discrete: 8
Tip intrare discretă: DI7, DI8 programabile ca intrări de impulsuri: 0-30 kHz, 24 V c.c.
Număr de intrări analogice: 3
Tipuri de intrări analogice: Intrare tensiune/curent configurabilă prin software
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Funcții de protecție
Tipuri de protecție: Protecție la temperatură (motor, acționare), supracurent, supratensiune, subtensiune, scurtcircuit, pierdere de fază
Caracteristici mecanice
Dimensiuni (L x Î x A): 211 x 546 x 232 mm
Greutate netă: 14,2 kg
Condiții de mediu
Temperatură de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii)
Altitudine: ≤ 1000 m fără reducere a puterii, între 1000 și 4800 m cu o reducere a curentului de 1% la fiecare 100 m
Umiditate relativă: 5-95% fără condensare conform IEC 60068-2-3
Grad de poluare: 2 conform IEC 61800-5-1
Rezistență la vibrații: 1,5 mm vârf-vârf (f= 2-13 Hz), 1g (f= 13-200 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15g pentru 11 ms conform IEC 60068-2-27
Certificări
Certificări de produs: CSA, ATEX Zona 2/22, ATEX INERIS, DNV-GL, UL, TÜV
Marcaj: CE
Standarde: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
