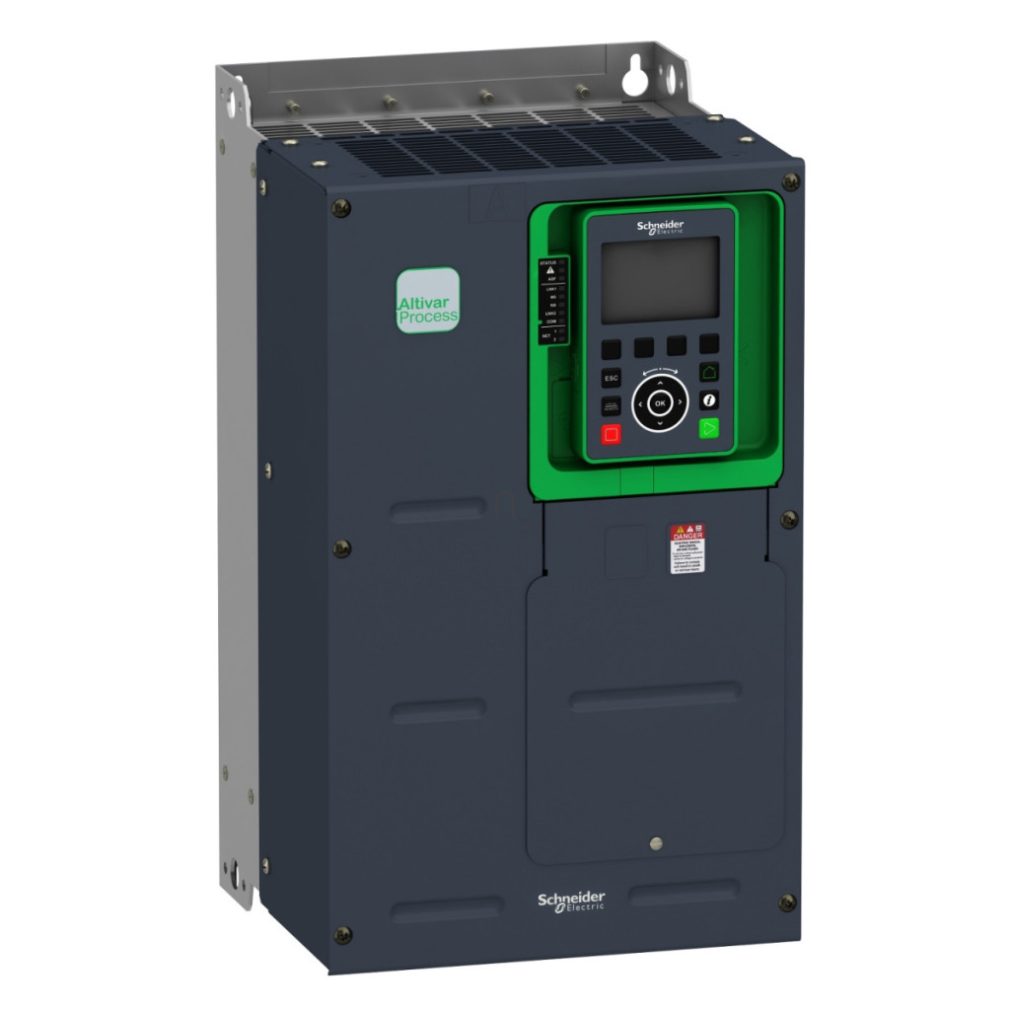

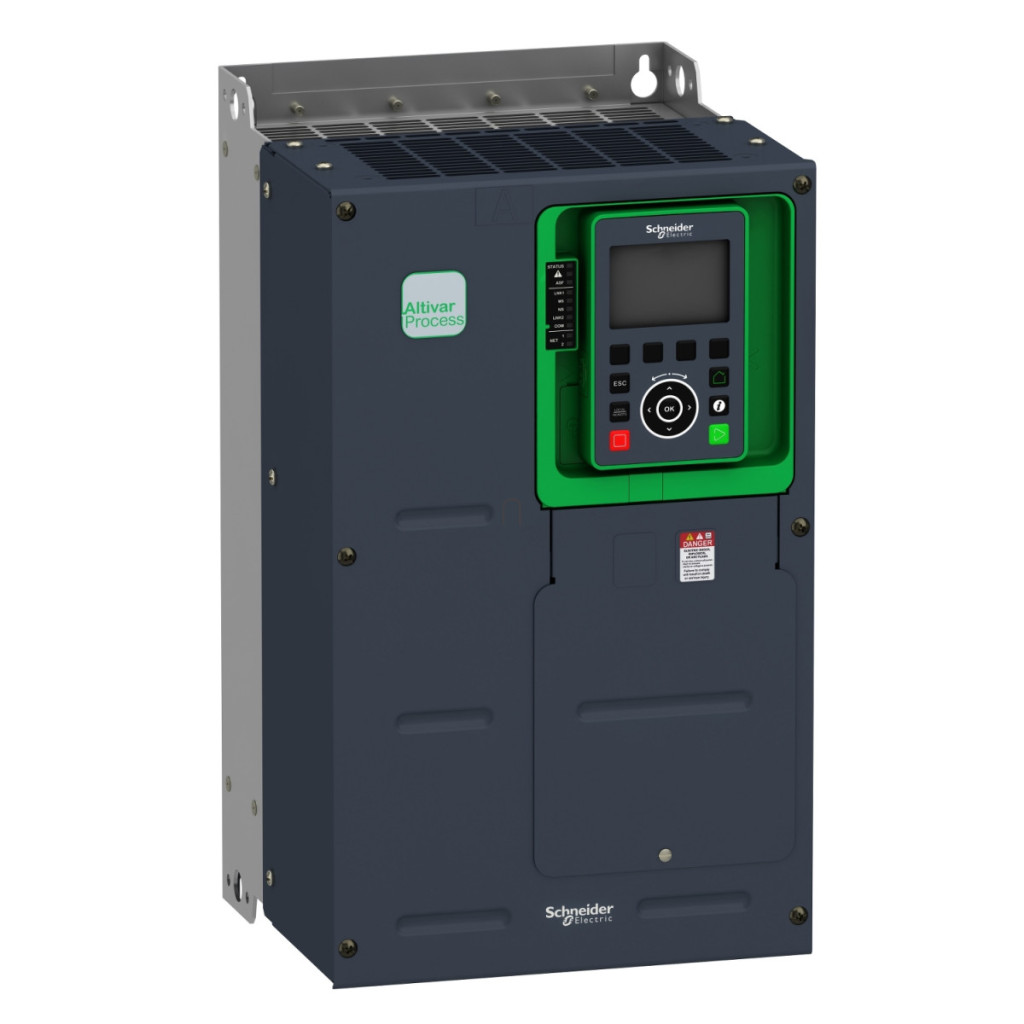

Convertorul de frecvență Schneider Electric Altivar Process ATV600, tip ATV630D18Y6, este un convertor profesional cu viteză variabilă care funcționează pe o rețea trifazată de 500-690 V și este proiectat în principal pentru controlul proceselor industriale și aplicații utilitare. Acest dispozitiv oferă flexibilitate și performanță maxime pentru controlul motoarelor asincrone și sincrone. Convertorul de frecvență are o putere nominală de 18,5 kW în funcționare normală la 690 V și de 15 kW în modul de funcționare intensă. Pe o rețea de 500 V, oferă o putere de 15 kW (normal) și 11 kW (funcționare intensă). Versatilitatea ATV630D18Y6 este demonstrată de faptul că puterea sa poate fi exprimată în mai multe valori nominale de cai putere: 25 CP (normal) sau 20 CP (serviciu intens) la 690 V și 20 CP (normal) sau 15 CP (serviciu intens) la 500 V. Dispozitivul are capacități extinse de comunicare și acceptă protocoalele Ethernet, Modbus serial și Modbus TCP. În slotul marcat cu A al dispozitivului pot fi inserate diverse module de comunicare, cum ar fi Profibus DP V1, PROFINET, DeviceNet, CANopen, BACnet MS/TP și Ethernet Powerlink. Dispozitivul are 8 intrări digitale, dintre care DI7 și DI8 pot fi configurate și ca intrări de impulsuri. Intrările analogice (AI1, AI2, AI3) pot fi configurate prin software pentru a detecta tensiunea (0-10 V CC) sau curentul (0-20 mA). Convertorul de frecvență are, de asemenea, 3 ieșiri releu, inclusiv tipuri care pot fi configurate ca relee de defect (R1) și relee de secvență (R2, R3). Modelul ATV630D18Y6 are protecție IP00 ca standard, dar protecția IP20 este disponibilă și cu un kit opțional (VW3A9705), este disponibilă și protecția IP20. Dispozitivul poate fi montat pe perete, are dimensiunile 246 mm lățime × 420 mm înălțime × 242 mm adâncime și cântărește 22 kg. Are răcire forțată cu aer, cu un debit de aer de răcire de 330 m³/oră. Una dintre caracteristicile remarcabile ale convertizorului de frecvență este funcția de siguranță STO (Safe Torque Off), care oferă protecție de nivel SIL3. Frecvența de ieșire poate fi controlată între 0,1 și 500 Hz, iar frecvența de comutare poate fi setată între 2 și 8 kHz. Dispozitivul acceptă diverse profiluri de control al motorului, inclusiv cuplu constant, cuplu optimizat și control variabil al cuplului pentru motoare asincrone, precum și controlul motoarelor cu magneți permanenți și motoarelor sincrone cu reluctanță. Convertorul de frecvență oferă protecție completă a motorului, inclusiv protecție împotriva supraîncălzirii, supracurentului, scurtcircuitului, pierderii de fază și supratensiunii. Filtrul EMC încorporat este conform cu cerințele IEC 61800-3 C3 pentru cabluri de 25 m. Dispozitivul are o gamă largă de temperaturi de funcționare: de la -15 °C la +50 °C fără degradarea performanței și de la +50 °C la +60 °C cu degradarea performanței.
Schneider Electric Altivar Process ATV630 - ATV630D18Y6 - date tehnice convertizor de frecvență
Caracteristici generale
Familia de produse: Altivar Process ATV600
Tip: ATV630
Aplicație: Controlul proceselor și utilități
Tip componentă: Variator de viteză
Versiune: Standard
Metodă de montare: Montare pe perete
Caracteristici electrice
Tensiune nominală de alimentare: 500...690 V
Toleranță tensiune rețea: 10%
Frecvență rețea: 50...60 Hz
Toleranță de frecvență: 5%
Curent nominal de ieșire: 24,0 A
Putere motor: 18,5 kW 690 V (funcționare normală) / 15 kW 690 V (funcționare intensivă)
Puterea motorului: 15 kW 500 V (funcționare normală) / 11 kW 500 V (funcționare intensivă)
Puterea motorului în CP: 25 CP 690 V (normal) / 20 CP 690 V (funcționare intensivă) / 20 CP 500 V (normal) / 15 CP 500 V (sarcină grea)
Curent de linie: 23,1 A 500 V (normal) / 23 A 690 V (normal) / 18,4 A 500 V (sarcină grea) / 19,2 A 690 V (sarcină grea)
Curent de ieșire continuu: 24 A la 4 kHz funcționare normală / 18 A la 4 kHz sarcină grea
Gama de frecvențe: 0,1...500 Hz
Funcții de protecție și siguranță
Clasă de protecție IP: IP00 (standard), IP20 (cu kitul VW3A9705)
Funcție de siguranță: STO (oprire sigură a cuplului) SIL 3
Filtru EMC: încorporat, conform cu IEC 61800-3 categoria C3 pentru cabluri de 25 m
Comunicare
Porturi de comunicare: Ethernet, Modbus serial, Modbus TCP
Module de comunicare opționale: Profibus DP V1, PROFINET, DeviceNet, CANopen, BACnet MS/TP, Ethernet Powerlink
Interfață I/O
Intrări digitale: 8, dintre care DI7 și DI8 pot fi utilizate și ca intrări de impulsuri (0...30 kHz, 24 V CC)
Intrări analogice: 3 (AI1, AI2, AI3) configurabile prin software: 0...10 V CC / 0...20 mA
Ieșiri analogice: 2, configurabile prin software: 0...10 V c.c. / 0...20 mA
Ieșiri releu: 3 (R1: configurabil ca releu de defect, R2-R3: configurabil ca relee de secvență)
Moduri de control al motorului
Profil de control al motorului asincron: Standard cuplu constant, Mod cuplu optimizat, Cuplu variabil standard
Profil de control motor sincron: Motor cu magnet permanent, Motor sincron cu reluctanță
Caracteristici fizice
Tip de răcire: Convecție forțată
Lățime: 246 mm
Înălțime: 420 mm
Adâncime: 242 mm
Greutate netă: 22 kg
Condiții de mediu
Interval de temperatură de funcționare: -15...50 °C (fără reducerea performanței), 50...60 °C (cu reducere a performanței)
Altitudine de funcționare: ≤1000 m fără reducere a performanței, 1000...4800 m cu reducere a performanței de 1%/100 m
Umiditate relativă: 5...95% (fără condens)
