ATV630D22N4Z, parte a familiei Altivar Process ATV600, este un convertizor de frecvență de top de la Schneider Electric, dezvoltat special pentru aplicații de control al proceselor și utilități. Acest convertizor de frecvență are o putere nominală de 22 kW în modul normal și de 18,5 kW în modul de funcționare intensă, fiind astfel alegerea ideală pentru controlul motoarelor asincrone și sincrone utilizate în medii industriale. O caracteristică specială a ATV630D22N4Z este că funcționează cu o tensiune de alimentare trifazată de 380-480 V, care este intervalul de tensiune utilizat în mod obișnuit în mediile industriale. Dispozitivul poate controla viteza motorului în intervalul de frecvență de 0,1-500 Hz, ceea ce oferă o gamă extrem de largă de aplicații. Are mai multe porturi de comunicare, inclusiv conexiuni seriale Modbus TCP, Ethernet și Modbus, care permit integrarea ușoară a dispozitivului în rețelele industriale și sistemele de control existente. Dispozitivul are protecție IP21 și un filtru EMC integrat, care este conform cu IEC 61800-3 categoria C2 pentru lungimi de cablu de până la 10 metri și IEC 61800-3 categoria C3 pentru lungimi de cablu de până la 50 de metri. Funcția de siguranță STO (Safe Torque Off) încorporată oferă protecție de nivel SIL 3, ceea ce înseamnă siguranță excepțională în medii industriale. Convertorul de frecvență are, de asemenea, o serie de funcții de protecție, inclusiv protecție termică a motorului, protecție la supratensiune, protecție la pierderea de fază și protecție la scurtcircuit, toate acestea sporind siguranța operațională și durata de viață a sistemului. ATV630D22N4Z poate fi utilizat într-o gamă largă de aplicații și este ideal pentru sisteme de tratare a apei, industria alimentară, servicii de construcții, minerit și industria petrolieră și gazieră. Este recomandat în special pentru controlul pompelor, ventilatoarelor, compresoarelor, mixerelor și benzilor transportoare. De asemenea, este perfect adaptat pentru aplicații cu cuplu variabil și cuplu constant. O caracteristică remarcabilă a dispozitivului este frecvența de comutare reglabilă între 2 și 12 kHz, care permite optimizarea nivelului de zgomot în diverse domenii de aplicare. Dimensiunile sale (195 mm lățime, 480 mm înălțime, 225,5 mm adâncime) și greutatea de 13,7 kg permit montarea pe perete, astfel încât nu ocupă spațiu inutil pe podea sau în dulapul de comandă.

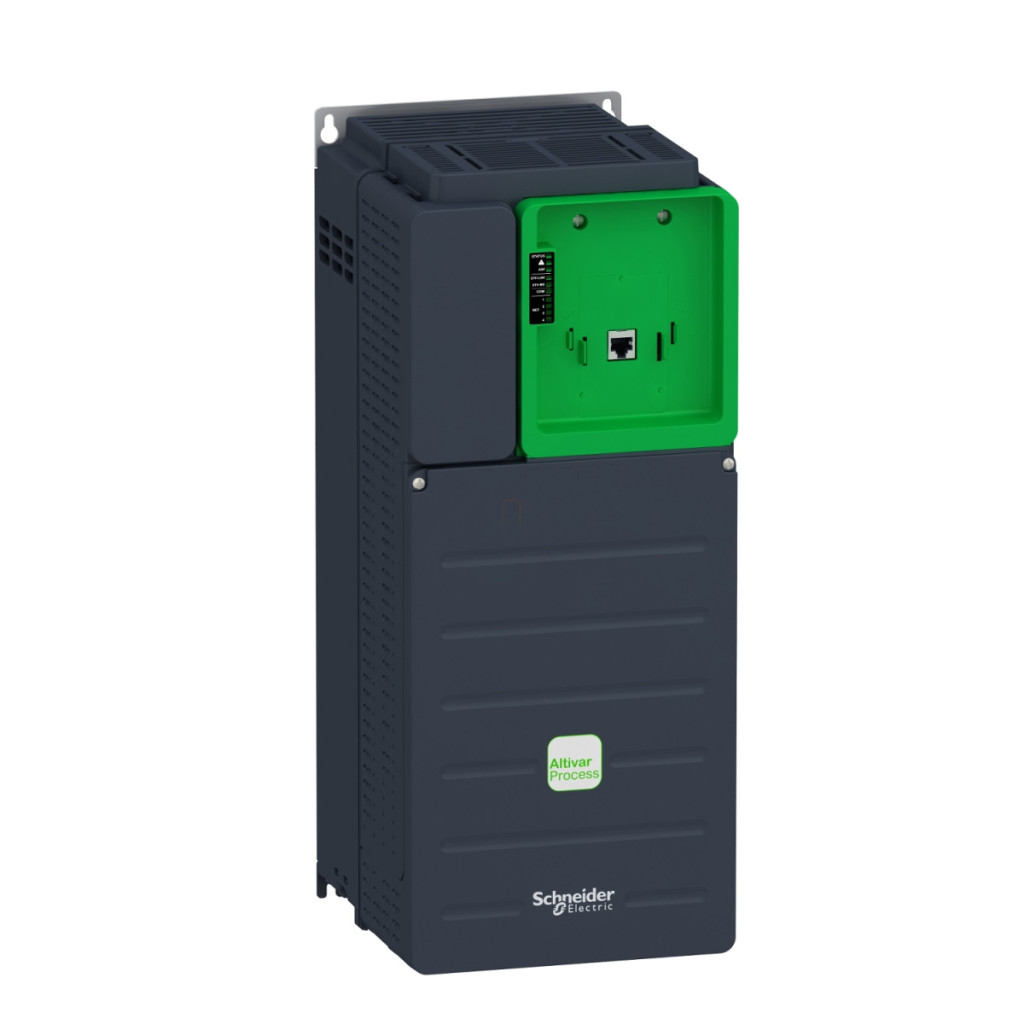

Schneider Electric Altivar Process ATV630 - ATV630D22N4Z - convertizor de frecvență, 22 kW, 3f, 400 VAC, IP21, montabil pe perete, fără afișaj Date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV600
Tipul produsului: ATV630
Varianta produsului: Versiune standard
Metodă de montare: Montabil în dulap
Protecție IP: IP21 (IP20 conform IEC 61800-5-1 și IEC 60529)
Domeniu de aplicare: Controlul proceselor și utilități
Caracteristici electrice
Tensiune nominală de alimentare: 380...480 V -15%...+10%
Toleranță relativă simetrică a tensiunii de alimentare: 10%
Toleranță relativă simetrică a frecvenței de alimentare: 5%
Curent nominal de ieșire: 46,3 A
Puterea motorului în kW: 22 kW (funcționare normală), 18,5 kW (funcționare intensivă) Puterea motorului în CP: 30 CP (funcționare normală), 25 CP (funcționare intensivă) Curent de alimentare: 39,6 A la 380 V (funcționare normală), 34,4 A la 480 V (funcționare normală) Curent de ieșire continuu: 46,3 A la 4 kHz în funcționare normală, 39,2 A la 4 kHz în funcționare intensă Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz
Opțiuni de comunicare
Protocol port de comunicare: Modbus TCP, Ethernet, Modbus serial
Interfață fizică: Ethernet, 2 fire RS 485
Metodă de acces: Slave Modbus TCP
Viteză de transmisie: 10, 100 Mbit/s; 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Intrări și ieșiri
Număr de intrări digitale: 8
Tip intrare digitală: DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC Număr de intrări analogice: 3 Tip de intrare analogică: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC sau curent: 0...20 mA Număr de ieșiri analogice: 2 Număr de ieșiri releu: 3 Funcții de protecție Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3 Tipuri de protecție: Protecție termică motor, Protecție pierdere de fază pe partea motorului, Protecție termică acționare, Protecție supratensiune bus DC, Protecție supracurent ieșire protecție termică a unității de acționare, protecție la supratensiune a magistralei CC, protecție la supracurent de ieșire
Caracteristici fizice
Lățime: 195 mm Înălțime: 480 mm Adâncime: 225,5 mm Greutate netă: 13,7 kg Condiții de mediu Temperatura ambiantă de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu reducere a puterii) Altitudine: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere de 1% la fiecare 100 m
Umiditate relativă: 5...95% fără condens
Grad de poluare: 2 conform IEC 61800-5-1
