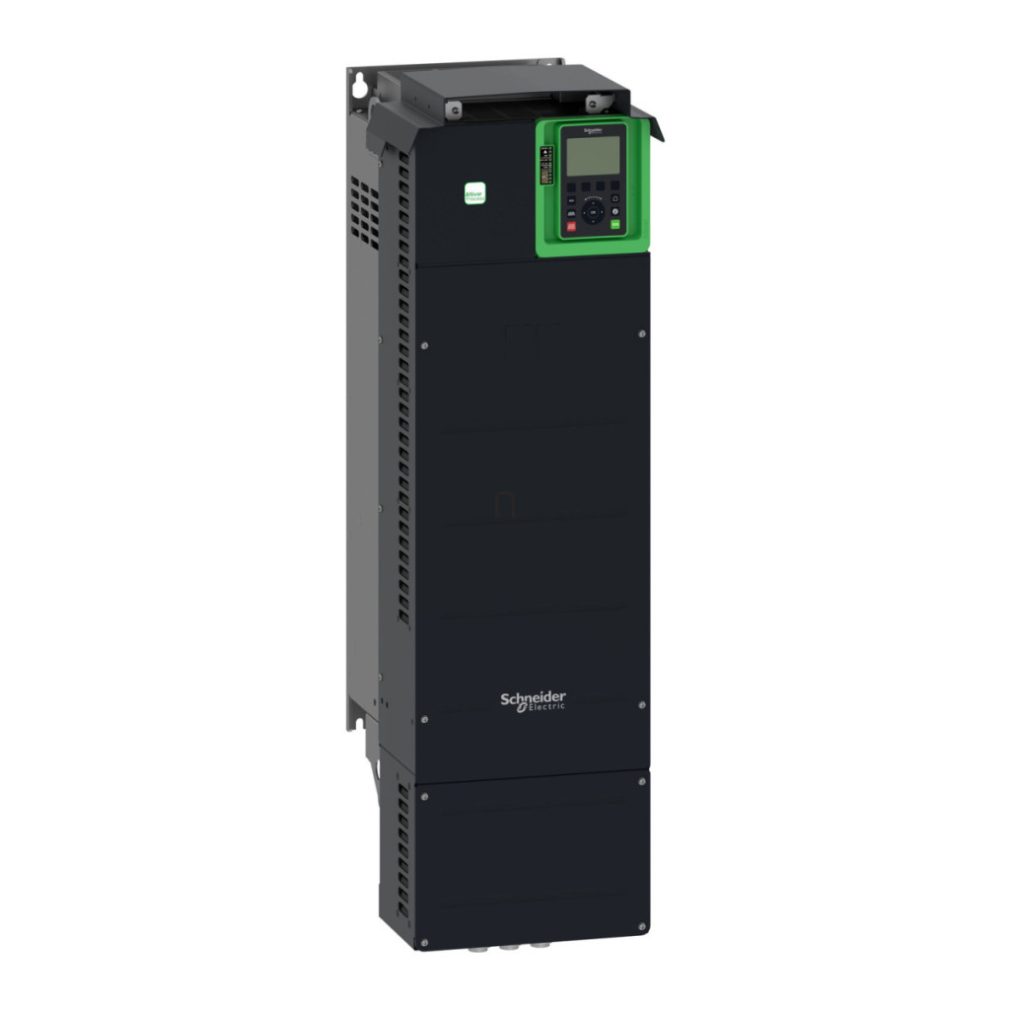

Convertorul de frecvență Schneider Electric Altivar Process ATV600 seria ATV630D30M3 este un dispozitiv profesional optimizat pentru controlul proceselor și aplicații utilitare, oferind o soluție deosebit de eficientă pentru aplicații care necesită o putere de 30 kW (sarcină normală) sau 22 kW (sarcină grea). Acest convertizor de frecvență cu montare pe perete, cu clasă de protecție IP21, poate fi alimentat de la o sursă de alimentare trifazată între 200 și 240 V și este certificat UL tip 1. ATV630D30M3 este un dispozitiv extrem de versatil, care poate fi utilizat pentru controlul motoarelor asincrone și sincrone. Opțiunile de comunicare încorporate includ protocoalele seriale Modbus, Ethernet și Modbus TCP, asigurând o integrare perfectă în sistemele industriale moderne. Poate fi extins opțional cu module de comunicare suplimentare, cum ar fi Profibus DP V1, PROFINET, DeviceNet, CANopen și multe alte soluții de comunicare industrială. Funcționând în gama de frecvențe de 0,1-500 Hz, dispozitivul poate fi utilizat într-o gamă largă de aplicații, de la sisteme HVAC și procese din industria alimentară până la aplicații din minerit, petrol și gestionarea apei. Convertorul de frecvență are un design compact, măsurând 290 mm lățime, 922 mm înălțime și 323 mm adâncime, cu o greutate netă de 56,6 kg. Din punct de vedere tehnic, curentul nominal de ieșire de 123 A (la sarcină normală) și 92,6 A (la sarcină mare), precum și funcția de siguranță STO (cuplu de siguranță oprit) SIL 3 sunt remarcabile. Dispozitivul are numeroase funcții de protecție, inclusiv protecție termică a motorului și a unității de acționare, protecție împotriva defectării de fază, protecție împotriva supracurentului, protecție împotriva supratensiunii și protecție împotriva scurtcircuitelor. Dispozitivul cu răcire forțată are o temperatură de funcționare cuprinsă între -15 °C și 50 °C fără reducerea puterii și poate fi utilizat cu un factor de reducere a puterii între 50 °C și 60 °C. Dispozitivul oferă, de asemenea, opțiuni de conectare extrem de flexibile: are 8 intrări digitale (DI1-DI8), 3 intrări analogice (AI1-AI3) și 2 ieșiri analogice (AQ1-AQ2). Dintre intrările digitale, DI7 și DI8 pot fi utilizate și ca intrări de impulsuri programabile. Ieșirile releului (R1, R2, R3) oferă o mare flexibilitate pentru indicarea stării sistemului și controlul procesului. Dispozitivul acceptă diverse opțiuni de montare, inclusiv montarea individuală IP21 și IP20, precum și montarea IP20 a două unități una lângă alta.
Schneider Electric Altivar Process ATV630 - ATV630D30M3 - date tehnice convertizor de frecvență
Specificații generale
Familia de produse: Altivar Process ATV600
Aplicație specifică produsului: Controlul proceselor și utilități
Tipul produsului: Convertizor de frecvență
Versiune: Versiune standard
Denumire scurtă a dispozitivului: ATV630
Metodă de montare: Montare pe perete
Comunicare
Protocol port de comunicare: Modbus serial, Ethernet, Modbus TCP
Interfață fizică: Ethernet, RS 485 cu 2 fire
Metodă de acces: Slave Modbus TCP
Viteză de transmisie: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Cadru de transmisie: Format date RTU: 8 biți, paritate impară, pară sau fără paritate, configurabilă Parametri electrici Tensiune nominală de alimentare: 200...240 V - 15...10 %
Toleranță relativă simetrică a tensiunii de alimentare: 10 %
Toleranță relativă simetrică a frecvenței de alimentare: 5 %
Curent nominal de ieșire: 123,0 A
Nivel de protecție: IP21 conform IEC 61800-5-1, IP21 conform IEC 60529
Nivel de protecție UL: UL tip 1 conform UL 508C
Tip de răcire: Convecție forțată
Frecvență de alimentare: 50...60 Hz - 5...5 %
Puterea motorului
Puterea motorului kW: 30 kW (sarcină normală), 22 kW (sarcină mare)
Puterea motorului HP: 40 CP (sarcină normală), 30 CP (sarcină grea)
Parametri de funcționare
Curent de linie: 104,7 A la 200 V (sarcină normală), 88,6 A la 240 V (sarcină normală), 78,3 A la 200 V (sarcină mare), 67,1 A la 240 V (sarcină mare) Curent de ieșire continuu: 123 A la 2,5 kHz pentru sarcină normală, 92,6 A la 2,5 kHz pentru sarcină grea
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz
Funcție de siguranță: STO (cuplu de siguranță oprit) SIL 3
Frecvență maximă de ieșire: 500 kHz
Rampă de accelerare și decelerare: liniară, reglabilă individual 0,01...9999 s
Compensarea alunecării motorului: Reglabilă, Suprimabilă, Nedisponibilă cu legea motorului cu magnet permanent, Automată indiferent de sarcină
Funcții de protecție
Tip de protecție: Protecție termică a motorului, Oprire cuplu de siguranță a motorului, Defecțiune fază motor, Protecție termică a acționării, Oprire cuplu de siguranță a acționării, supraîncălzire acționare, supratensiune fază de ieșire și împământare, suprasarcină tensiune de ieșire, protecție scurtcircuit, Defecțiune de fază a acționării, supratensiune bus CC, supratensiune tensiune de alimentare, subtensiune tensiune de alimentare, pierdere de fază tensiune de alimentare, viteză excesivă, Întrerupere circuit de control
Parametri fizici
Lățime: 290 mm
Înălțime: 922 mm
Adâncime: 323 mm
Condiții de mediu
Rezistență de izolație: > 1 MOhm 500 V CC timp de 1 minut la pământ
Nivel de zgomot: 62,4 dB conform 86/188/CEE
Grad de poluare: 2 conform IEC 61800-5-1
Rezistență la vibrații: 1,5 mm vârf-vârf (f= 2...13 Hz) conform IEC 60068-2-6, 1 gn (f= 13...200 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Umiditate relativă: 5...95 % fără condensare conform IEC 60068-2-3
Temperatura aerului ambiant în timpul funcționării: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii) Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a puterii curente de 1 % la fiecare 100 m Poziție de funcționare: verticală +/- 10 grade
