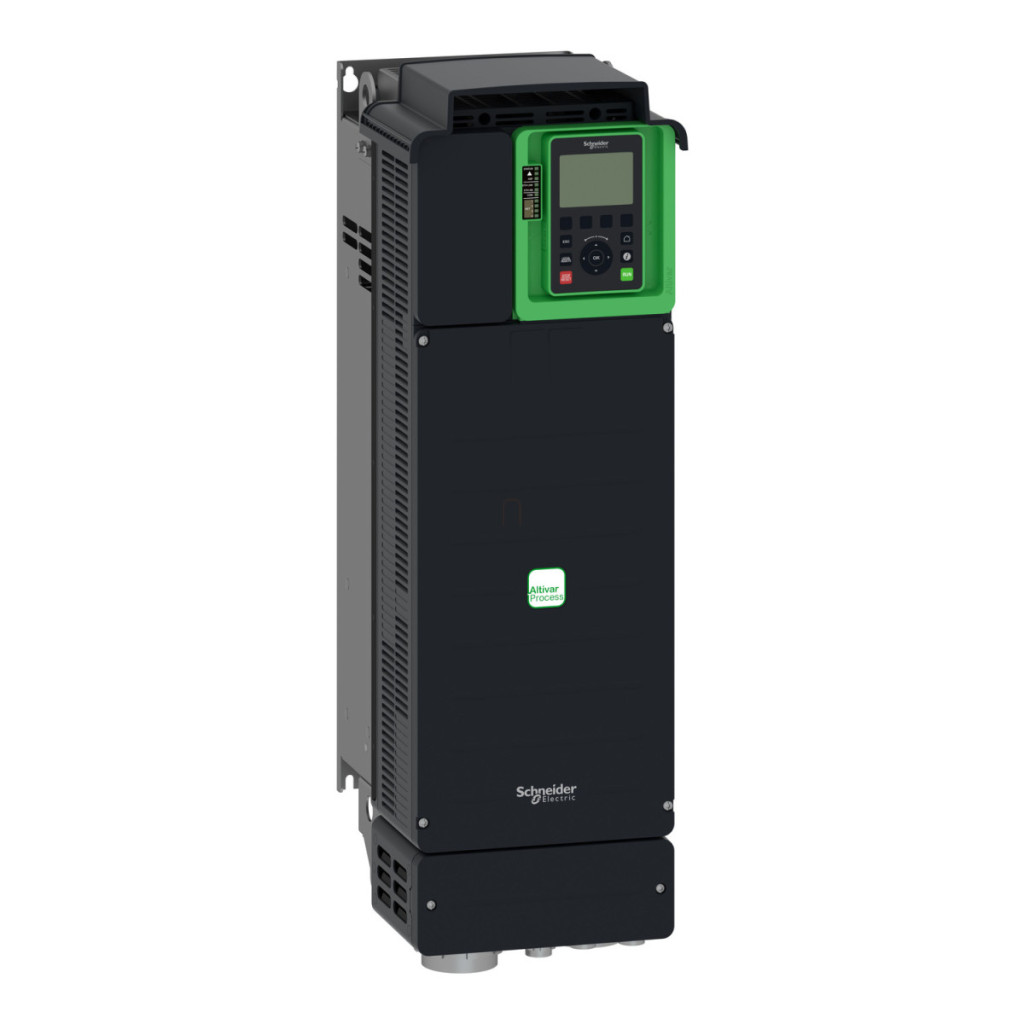

Schneider Electric Altivar Process ATV630 - ATV630D30N4 - date tehnice convertizor de frecvență
Caracteristici generale
Familia de produse: Altivar Process ATV600
Aplicație specifică produsului: Controlul proceselor și utilități
Tipul produsului: Convertizor de frecvență
Versiune: Versiune standard
Denumire scurtă a dispozitivului: ATV630
Metodă de montare: Montare pe perete
Comunicare
Protocoale de comunicare: Ethernet, Modbus TCP, Modbus serial
Interfață fizică: Ethernet, RS 485 cu 2 fire
Mod de acces: Slave Modbus TCP
Viteză de transmisie: 10, 100 Mbit/s; 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Cadru de date: RTU
Caracteristici electrice
Tensiune nominală de alimentare: 380...480 V (-15...+10%)
Număr de faze de rețea: 3 faze
Toleranță relativă simetrică a tensiunii de rețea: 10%
Toleranță relativă simetrică a frecvenței de rețea: 5%
Frecvența de alimentare: 50...60 Hz (-5...+5%)
Curent nominal de ieșire: 61,5 A
Putere motor kW: 30 kW (sarcină normală), 22 kW (sarcină grea)
Putere motor CP: 40 CP (sarcină normală), 30 CP (sarcină mare)
Curent rețea: 53,3 A la 380 V (sarcină normală), 45,9 A la 480 V (sarcină normală), 40,5 A la 380 V (sarcină mare), 35,8 A la 480 V (sarcină mare)
Curent de ieșire continuu: 61,5 A la 4 kHz pentru sarcină normală, 46,3 A la 4 kHz pentru sarcină mare
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz
Frecvență nominală de comutare: 4 kHz
Frecvență de comutare: 2...12 kHz reglabilă, 4...12 kHz cu factor de reducere
Putere aparentă: 38,2 kVA la 480 V (sarcină normală), 29,8 kVA la 480 V (sarcină mare)
Curent tranzitoriu maxim: 67,7 A timp de 60 de secunde (sarcină normală), 69,5 A timp de 60 de secunde (sarcină grea)
Vârf de curent tranzitoriu admisibil: 1,1 x In timp de 60 de secunde (sarcină normală), 1,5 x In timp de 60 de secunde (sarcină grea)
Domeniu de putere: 30...50 kW 380...440 V trifazat, 30...50 kW 480...500 V trifazat
Caracteristici de control
Profil de control al motorului asincron: standard cuplu constant, mod cuplu optimizat, cuplu variabil standard
Profil de control motor sincron: motor cu magnet permanent, motor sincron cu reluctanță
Rampă de accelerare și decelerare: liniară, reglabilă individual între 0,01...9999 secunde
Compensarea alunecării motorului: Reglabilă, Poate fi dezactivată, Nu este disponibilă pentru motoarele cu magneți permanenți, Automată indiferent de sarcină
Funcționare în 4 cadrane: Nu
Frânare până la oprire: Cu injecție de curent continuu
Chopper de frânare încorporat: Nu
Intrare/Ieșire
Număr de intrări discrete: 8
Tip intrare discretă: DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC (≤ 30 V)
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Timp de eșantionare: 2 ms +/- 0,5 ms (DI1...DI4) - intrare discretă, 5 ms +/- 1 ms (DI5, DI6) - intrare discretă, 5 ms +/- 0,1 ms (AI1, AI2, AI3) - intrare analogică, 10 ms +/- 1 ms (AO1) - ieșire analogică
Protecție
Grad de protecție IP: IP21 conform IEC 61800-5-1 și IEC 60529
Clasă de protecție: UL tip 1 conform UL 508C
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Tipuri de protecție: Protecție termică: motor, Oprire cuplu de siguranță: motor, Defecțiune fază motor: motor, Protecție termică: acționare, Oprire cuplu de siguranță: acționare, Supraîncălzire: acționare, Supracurent între fazele de ieșire și împământare: acționare, Supraîncărcare tensiune de ieșire: acționare, Protecție la scurtcircuit: acționare, Defecțiune fază motor: acționare, Supraîncărcare bus DC: acționare, Supra tensiune rețea: acționare, Sub tensiune rețea: acționare, Pierdere de fază rețea: acționare, Viteză excesivă: acționare, Întrerupere circuit de control: acționare
Caracteristici fizice
Tip de răcire: Flux de aer forțat
Lățime: 226 mm
Înălțime: 673 mm
Adâncime: 271 mm
Greutate netă: 28 kg
Instalare carcasă: Montare pe perete
Poziție de funcționare: Verticală +/- 10 grade
Condiții de mediu
Clasă de mediu (în timpul funcționării): Clasa 3C3 și clasa 3S3 conform IEC 60721-3-3
Rezistență de izolație: > 1 MOhm 500 V CC timp de 1 minut la pământ
Nivel de zgomot: 63,5 dB conform 86/188/CEE
Grad de poluare: 2 conform IEC 61800-5-1
Rezistență la vibrații: 1,5 mm vârf-la-vârf (f= 2...13 Hz) și 1 gn (f= 13...200 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3
Temperatura aerului ambiant în timpul funcționării: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii) Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 de metri Volum de aer de răcire: 240 m³/h
