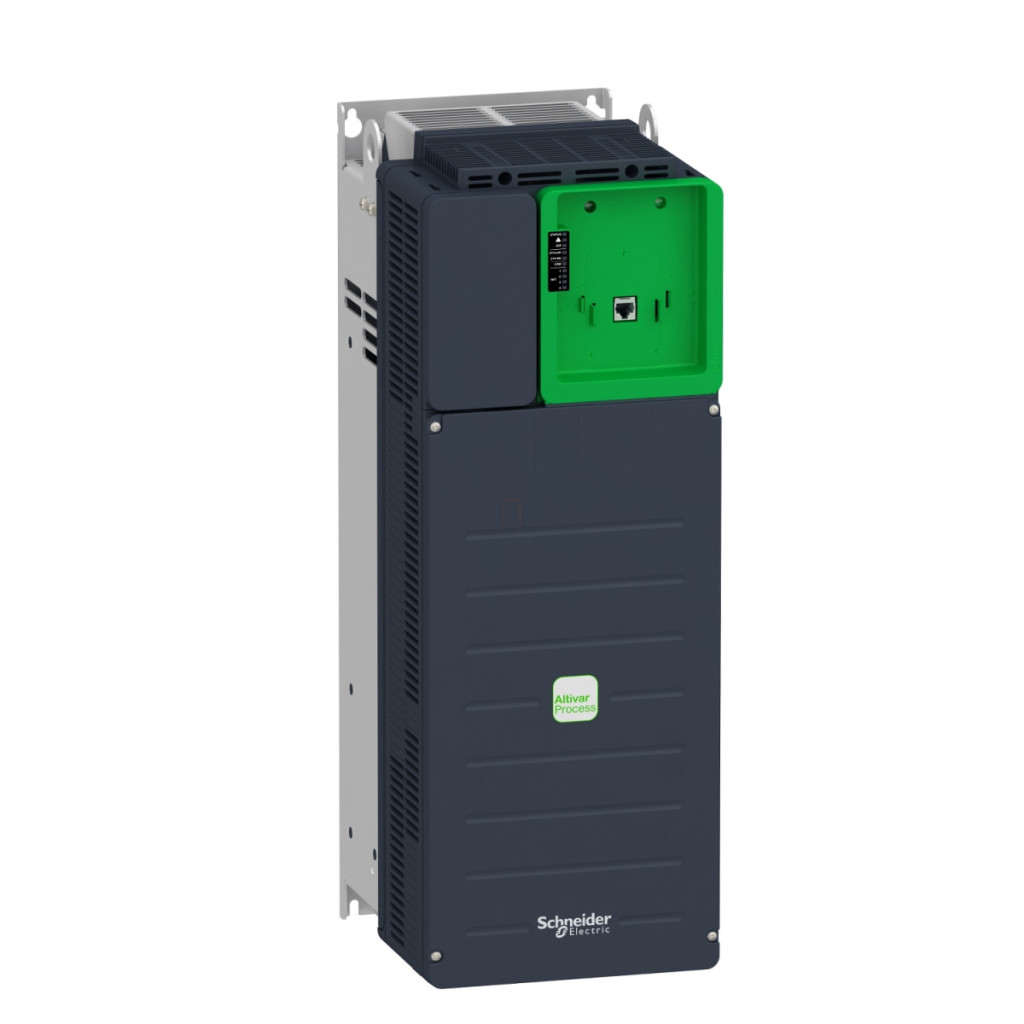

Convertorul de frecvență ATV630D30N4Z din seria Altivar Process ATV600 de la Schneider Electric este o soluție de ultimă generație pentru controlul eficient al proceselor industriale și al utilităților. Acest convertizor de frecvență standard cu montare în dulap este deosebit de potrivit pentru aplicații industriale complexe, în care controlul precis al motorului și un grad ridicat de integrare sunt cerințe esențiale. Modelul ATV630, cu o putere nominală de 30 kW (sarcină normală), are o tensiune de alimentare de 380...480 V, ceea ce îl face extrem de flexibil pentru utilizarea într-o varietate de medii industriale. Dispozitivul este potrivit pentru controlul motoarelor asincrone și sincrone, oferind o soluție universală pentru diferite tipuri de motoare. Curentul nominal de ieșire este de 61,5 A, în timp ce în condiții normale de funcționare necesită un curent de intrare de 53,3 A (la 380 V) și 45,9 A (la 480 V). Opțiunile sale de comunicare sunt extrem de versatile: are porturi seriale Ethernet, Modbus TCP și Modbus încorporate și poate fi extins cu o serie de module de comunicare opționale, precum Profibus DP V1, PROFINET, DeviceNet, CANopen și BACnet. Această gamă largă de opțiuni permite integrarea perfectă a convertizorului de frecvență în practic orice sistem de automatizare industrială și de gestionare a clădirilor. Funcțiile de control ale dispozitivului sunt impresionante: pe lângă controlul vitezei, acesta are și capacități avansate de control al cuplului. Frecvența de ieșire este reglabilă în intervalul 0,1...500 Hz, cu o rezoluție de frecvență de 0,1 Hz pe afișaj și 0,012/50 Hz pe intrarea analogică. Rampele de accelerare și decelerare liniare pot fi setate individual între 0,01 și 9999 secunde. Frecvența de comutare poate fi reglată între 2 și12 kHz, cu o valoare implicită de 4 kHz. Dispozitivul dispune, de asemenea, de compensarea alunecării motorului, care poate fi reglată automat, oprită sau complet dezactivată în funcție de sarcină atunci când se controlează un motor sincron cu magnet permanent. Funcțiile sale de protecție includ protecția termică a motorului, funcția de siguranță Safe Torque Off (STO) Funcție de siguranță SIL 3, protecție împotriva defectării fazei motorului și o serie de funcții de protecție a acționării, cum ar fi supraîncălzire, supracurent, supratensiune de ieșire, scurtcircuit, supratensiune bus DC, supratensiune și subtensiune de alimentare, defectare a fazei de alimentare și protecție împotriva supraturării. Opțiunile de intrare/ieșire sunt extrem de flexibile: sunt disponibile 8 intrări digitale (dintre care două pot fi configurate și ca intrări de impulsuri), 3 intrări analogice (tensiune/curent), 2 ieșiri analogice și 3 ieșiri releu. Intrările digitale pot fi operate cu logică pozitivă (sursă) sau negativă (rezervor), ceea ce sporește și mai mult opțiunile de integrare a sistemului. Din punct de vedere fizic, dispozitivul are protecție IP21, în timp ce conectorii inferiori au protecție IP00 conform IEC 60529. Dimensiuni: 210 mm lățime, 597 mm înălțime, 262 mm adâncime, greutate 25,8 kg. Are răcire forțată cu aer, cu un volum de aer de răcire de 240 m³/h. Dispozitivul poate fi utilizat la temperaturi ambientale între -15 și 50 °C fără reducerea puterii și între 50 și 60 °C cu un factor de reducere a puterii.
Date tehnice Schneider Electric Altivar Process ATV630D30N4Z
Specificații generale
Familia de produse: Altivar Process ATV600
Domeniu de aplicare special: Controlul proceselor și utilități
Tipul componentelor: Variator de viteză
Versiune: Versiune standard
Denumire scurtă a dispozitivului: ATV630
Metoda de montare: Montabil în dulap
Grad de protecție IP: IP21, IP20 (conform IEC 61800-5-1), IP00 (pentru terminale inferioare conform IEC 60529)
Caracteristici electrice
Tensiune nominală de alimentare: 380...480 V
Toleranță simetrică a tensiunii de rețea: 10%
Toleranță simetrică a frecvenței rețelei: 5%
Curent nominal de ieșire: 61,5 A
Puterea motorului: 30 kW (funcționare normală), 22 kW (funcționare intensă)
Puterea motorului în cai putere: 40 CP (funcționare normală), 30 CP (funcționare intensă)
Curent de alimentare: 53,3 A la 380 V (funcționare normală), 45,9 A la 480 V (funcționare normală), 40,5 A la 380 V (funcționare intensă), 35,8 A la 480 V (funcționare intensă)
Curent de ieșire continuu: 61,5 A la 4 kHz în funcționare normală, 46,3 A la 4 kHz în funcționare intensă
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz
Funcție de siguranță: STO (cuplu de siguranță oprit) SIL 3
Filtru EMC: Integrat până la 10 m în conformitate cu IEC 61800-3 categoria C2, Integrat până la 50 m în conformitate cu IEC 61800-3 categoria C3, cu opțiune placă EMC Tip de răcire: Flux de aer forțat Frecvență de alimentare: 50...60 Hz - 5...5%
Caracteristici de comunicare
Protocol port de comunicare: Ethernet, Modbus TCP, Modbus serial
Interfață fizică: Ethernet, RS485 cu 2 fire
Mod de acces: Slave Modbus TCP
Viteză de transmisie: 10, 100 Mbits, 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Cadru de transmisie: RTU Format date: 8 biți, paritate impară, pară sau fără paritate, configurabilă Caracteristici intrare și ieșire Număr intrări discrete: 8 Tip intrare discretă: DI7, DI8 programabile ca intrări impuls: 0...30 kHz, 24 V CC (≤ 30 V)
Număr de intrări analogice: 3
Tip intrare analogică: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC, impedanță: 31,5 kOhm, rezoluție 12 biți Număr de ieșiri analogice: 2 Număr de ieșiri releu: 3 Tip ieșire releu: releu R1 configurabil (ca releu de defect), R2, R3 (ca releu de secvență)
Dimensiuni și greutate
Lățime: 210 mm
Înălțime: 597 mm
Adâncime: 262 mm
Greutate netă: 25,8 kg
Condiții de mediu
Rezistență de izolație: > 1 MOhm 500 V CC timp de 1 minut la pământ
Nivel de zgomot: 63,5 dB conform 86/188/CEE
Grad de poluare: 2 conform IEC 61800-5-1
Rezistență la vibrații: 1,5 mm vârf-vârf (f= 2...13 Hz) conform IEC 60068-2-6, 1 gn (f= 13...200 Hz) conform IEC 60068-2-6
Temperatura ambiantă de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii) Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a puterii de 1% la fiecare 100 m
