Convertorul de frecvență ATV630D30Y6 din seria Altivar Process ATV600 este o soluție extrem de flexibilă pentru controlul proceselor industriale și utilități. Acest dispozitiv de înaltă performanță este potrivit pentru controlul eficient al motoarelor asincrone și sincrone, în special în aplicații în care controlul precis este esențial. Convertizorul de frecvență ATV630D30Y6 funcționează între 500 și 690 V, furnizând 30 kW de putere la 690 V în modul normal și 22 kW în modul de funcționare intensă. Este impresionant faptul că poate furniza 22 kW (mod normal) sau 18,5 kW (mod de funcționare intensă) chiar și la 500 V. Acest lucru îl face un dispozitiv extrem de versatil, care poate fi utilizat într-o varietate de medii industriale. Curentul nominal de ieșire este de 34 A, ceea ce permite funcționarea motoarelor mai mari. Dispozitivul oferă o flexibilitate remarcabilă de instalare – este disponibil într-un design montabil pe perete și are diverse clase de protecție IP: IP00 ca standard, dar poate fi actualizat la IP20 cu kitul VW3A9706 sau chiar la protecție IP21. Sistemul de răcire cu aer forțat asigură o disipare adecvată a căldurii chiar și în timpul utilizării intensive. Capacitățile sale de comunicare sunt remarcabile: dispozitivul acceptă protocoalele Ethernet, Modbus serial și Modbus TCP, permițând integrarea perfectă în sistem. Filtrul EMC încorporat este conform cu IEC 61800-3 categoria C3 pentru lungimi de cablu de până la 25 m. În plus, dispozitivul poate fi completat cu o serie de carduri de expansiune, cum ar fi Profibus DP V1, PROFINET, DeviceNet, CANopen și alte module de comunicare, precum și module de extindere I/O digitale și analogice. Convertorul de frecvență oferă o frecvență de ieșire de 0,1-500 Hz și are o funcție de siguranță STO (cuplu de siguranță oprit) SIL 3. Configurabilitatea software a intrărilor analogice (3) și a ieșirilor (2), precum și a celor 8 intrări digitale (dintre care două pot fi programate și ca intrări de impulsuri), oferă o gamă largă de posibilități de aplicare. Ieșirile releului convertizorului de frecvență (3) sunt extrem de configurabile, incluzând indicarea defectelor și releele de secvență. ATV630D30Y6 poate funcționa cu diferite profiluri de control al motorului, inclusiv moduri de cuplu constant, cuplu optimizat și cuplu variabil pentru motoare asincrone, și suportă, de asemenea, controlul motorului cu magnet permanent și al motorului sincron cu reluctanță. Dispozitivul are, de asemenea, funcții speciale de protecție a motorului, cum ar fi protecție termică, protecție de fază, protecție la supracurent și supratensiune, care sporesc fiabilitatea și durata de viață a întregului sistem.

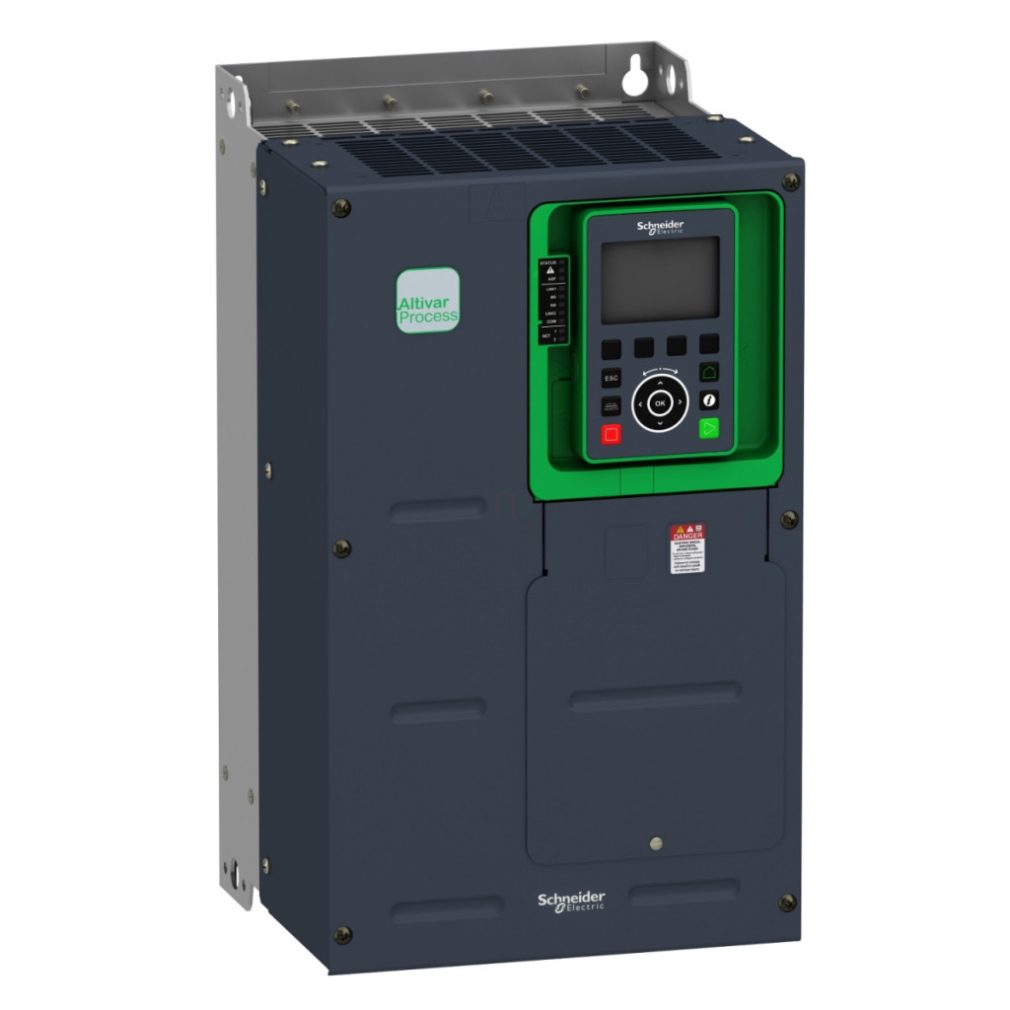

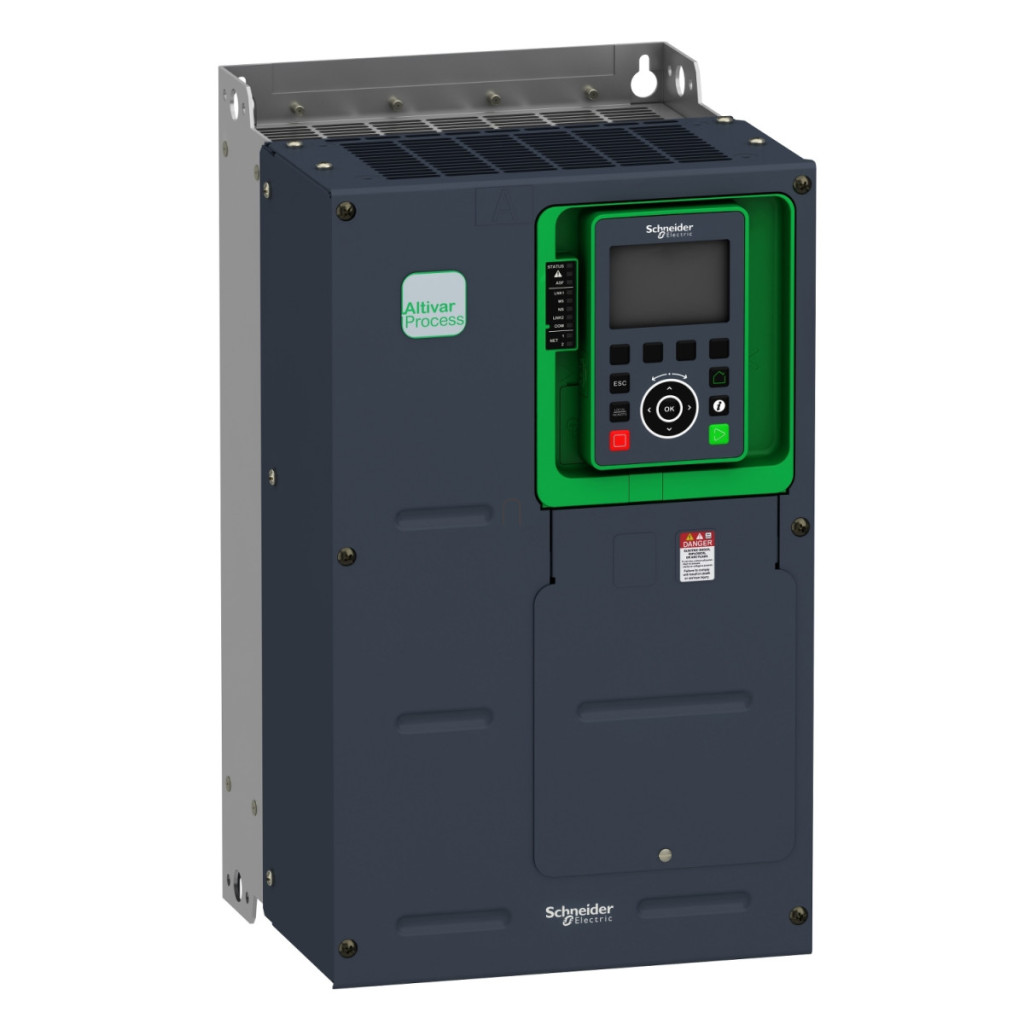

Schneider Electric Altivar Process ATV630 - ATV630D30Y6 - date tehnice convertor de frecvență
Specificații generale
Familia de produse: Altivar Process ATV600
Tipul produsului: ATV630
Aplicație: Controlul proceselor și utilități
Tipul componentei: Variator de viteză
Versiune: Versiune standard
Metodă de montare: Montare pe perete
Caracteristici electrice
Tensiune de alimentare: 500...690 V - 15...10%
Toleranță relativă simetrică a tensiunii de alimentare: 10%
Toleranță relativă simetrică a frecvenței rețelei: 5%
Curent nominal de ieșire: 34,0 A
Frecvența rețelei: 50...60 Hz - 5...5%
Puterea motorului: 30 kW / 40 CP (690 V, mod normal), 22 kW / 30 CP (690 V, mod intens)
Puterea motorului la 500 V: 22 kW / 30 CP (mod normal), 18,5 kW / 25 CP (mod intens)
Curent de alimentare: 32,8 A la 690 V (mod normal), 26 A la 690 V (mod de funcționare intensă)
Curent de ieșire continuu: 34 A la 4 kHz în modul normal, 29 A la 4 kHz în modul de funcționare intensă
Frecvența de ieșire a acționării: 0,1...500 Hz
Frecvență de comutare: 2...8 kHz reglabilă, 4...8 kHz cu factor de reducere a sarcinii
Frecvență nominală de comutare: 4 kHz
Comunicare
Protocol port de comunicare: Ethernet, Modbus serial, Modbus TCP
Interfață fizică: Ethernet, RS 485 cu 2 fire
Viteză de transmisie: 10, 100 Mbit/s, 4800, 9600, 19200, 38,4 kbit/s
Format date: 8 biți, paritate impară, pară sau fără paritate, configurabilă
Funcții de protecție
Protecție IP: IP00 (conform IEC 61800-5-1 și IEC 60529), IP20 (cu kitul VW3A9706)
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Tip de protecție: Protecție termică a motorului, protecție de fază a motorului, protecție la supracurent, protecție la supratensiune, protecție la subtensiune, protecție la scurtcircuit
Caracteristici I/O
Număr de intrări digitale: 8
Tip intrare digitală: DI7, DI8 programabilă ca intrare de impuls (0...30 kHz, 24 V CC)
Număr de intrări analogice: 3
Tip de intrare analogică: AI1, AI2, AI3 tensiune (0...10 V CC) sau curent (0...20 mA)
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Caracteristici fizice
Tip de răcire: Flux de aer forțat
Lățime: 246 mm
Înălțime: 420 mm
Adâncime: 242 mm
Greutate netă: 22 kg
Condiții de mediu
Temperatură ambiantă de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu reducere a puterii)
Altitudine de funcționare: ≤ 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 m
Umiditate relativă: 5...95% fără condensare
Rezistență la vibrații: 1,5 mm vârf-la-vârf (f= 2...13 Hz), 1 gn (f= 13...200 Hz)
Rezistență la șocuri: 15 gn pentru până la 11 ms
