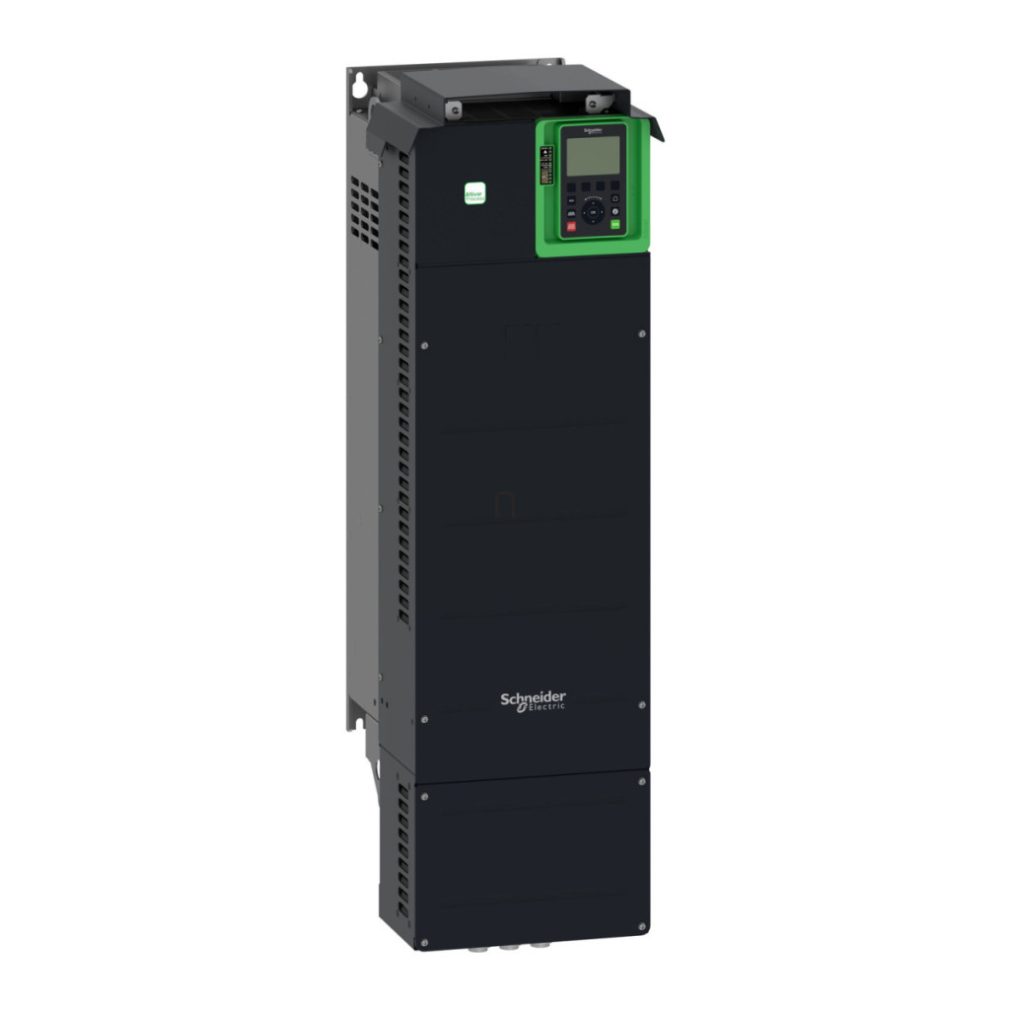

Convertizorul de frecvență Altivar Process ATV600 seria ATV630D37M3 este o soluție excelentă pentru controlul acționărilor în procesele industriale și sistemele utilitare. Acest dispozitiv profesional, care poate fi montat pe perete, este potrivit pentru controlul motoarelor asincrone și sincrone cu o putere nominală de 37 kW (în condiții normale de funcționare) sau 30 kW (în condiții de funcționare intensă), ceea ce corespunde unei puteri de 50 cai putere (în condiții normale de funcționare) sau 40 cai putere (în condiții de funcționare intensă). Convertorul de frecvență ATV630D37M3 fabricat de Schneider Electric funcționează cu o sursă de alimentare trifazată de 200-240 V și are un grad de protecție IP21, care respectă și cerințele UL Tip 1. Dispozitivul este răcit prin flux de aer forțat, ceea ce asigură o funcționare stabilă chiar și sub sarcini grele. Frecvența de ieșire poate fi reglată de la 0,1 Hz la 500 Hz, ceea ce oferă o gamă extrem de largă de aplicații în diverse medii industriale. Acest convertizor de frecvență acceptă o serie de protocoale de comunicare, inclusiv interfețe seriale Modbus, Ethernet și Modbus TCP, facilitând integrarea în rețelele industriale și sistemele de control existente. Dispozitivul oferă un curent nominal de ieșire de 149 A în funcționare normală și 123 A în aplicații cu sarcină mare. Curentul nominal de intrare este de 128 A la 200 V și 107,8 A la 240 V în condiții normale de funcționare. Dispozitivul are o tensiune maximă de ieșire de 240 V și o putere aparentă de 44,8 kVA în condiții normale de funcționare la 240 V. ATV630D37M3 poate fi utilizat într-o gamă largă de aplicații industriale, inclusiv sisteme HVAC (compresoare centrifugale și cu șurub), prelucrarea alimentelor, minerit (ventilatoare și pompe), petrol și gaze, precum și tratarea apei și a apelor uzate. Dispozitivul este deosebit de potrivit pentru funcționarea pompelor centrifugale, pompelor cu deplasare pozitivă, pompelor submersibile, compresoarelor cu șurub și cu gheare, compresoarelor centrifugale, ventilatoarelor, benzilor transportoare și mixerelor în domeniul tratării apei și a apelor uzate. Convertorul de frecvență oferă funcții avansate de control atât pentru motoarele asincrone, cât și pentru cele sincrone, inclusiv standard de cuplu constant, cuplu optimizat, standard de cuplu variabil, profiluri de control al motoarelor cu magneți permanenți și cu reluctanță sincronă. Compensarea alunecării motorului poate fi reglată, dezactivată sau setată automat în funcție de sarcină. Dispozitivul funcționează la o frecvență de comutație de 2,5-8 kHz, cu o valoare nominală de 2,5 kHz. Oprirea se realizează prin injecție de curent continuu, dar funcția de frânare încorporată nu este disponibilă pe acest model.
Schneider Electric Altivar Process ATV630 - ATV630D37M3 - convertizor de frecvență, 37 kW, 3f, 230 V c.a., IP21, montabil pe perete date tehnice
Caracteristici principale
Familia de produse: Altivar Process ATV600
Aplicație specifică produsului: Sisteme de proces și utilități
Tipul produsului sau al componentei: Convertizor de frecvență
Versiune: Versiune standard
Denumire scurtă a dispozitivului: ATV630
Metodă de montare: Montabil pe perete
Caracteristici de comunicare
Protocol port de comunicare: Modbus serial, Ethernet, Modbus TCP
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V - 15...10% Toleranță relativă simetrică a tensiunii de alimentare: 10% Toleranță relativă simetrică a frecvenței de alimentare: 5% Curent nominal de ieșire: 149,0 A Grad de protecție IP: IP21 conform IEC 61800-5-1
Clasa de protecție IP: IP21 conform IEC 60529
Clasa de protecție: UL Tip 1 conform UL 508C
Tip de răcire: Flux de aer forțat
Frecvența de alimentare: 50...60 Hz - 5...5%
Puterea motorului kW: 37 kW (funcționare normală), 30 kW (funcționare intensivă)
Puterea motorului HP: 50 CP funcționare normală, 40 CP funcționare intensă
Curent de alimentare: 128 A la 200 V (funcționare normală), 107,8 A la 240 V (funcționare normală), 104,7 A la 200 V (funcționare intensă), 88,6 A la 240 V (funcționare intensivă)
Curent de ieșire continuu: 149 A la 2,5 kHz în funcționare normală, 123 A la 2,5 kHz în funcționare intensivă
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz. Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3. Caracteristici suplimentare. Număr de intrări discrete: 8. Tip intrare discretă: DI7, DI8 programabile ca intrări impuls: 0...30 kHz, 24 V CC (<= 30 V)
Logică intrare discretă: 16 viteze prestabilite
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Curent maxim de comutație: Ieșire releu R1, R2, R3 cu sarcină ohmică, cos phi = 1: 3 A la 250 V c.a. Caracteristici fizice Lățime: 290 mm Înălțime: 922 mm Adâncime: 323 mm Greutate netă: 56,6 kg
Condiții de mediu
Rezistență de izolație: > 1 MOhm 500 V c.c. timp de 1 minut față de pământ
Nivel de zgomot: 62,4 dB conform 86/188/CEE
Grad de poluare: 2 conform IEC 61800-5-1
Rezistență la vibrații: 1,5 mm vârf la vârf (f= 2...13 Hz) conform IEC 60068-2-6
Rezistență la șoc: 15 gn timp de 11 ms conform IEC 60068-2-27
Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3
Temperatura ambiantă de funcționare: -15...50°C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii) Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a puterii de 1% la fiecare 100 m Poziție de funcționare: Verticală +/- 10 grade
Standarde și certificări
Certificări de produs: ATEX INERIS, DNV-GL, UL, TÜV, ATEX Zona 2/22, CSA
Marcaj: CE
