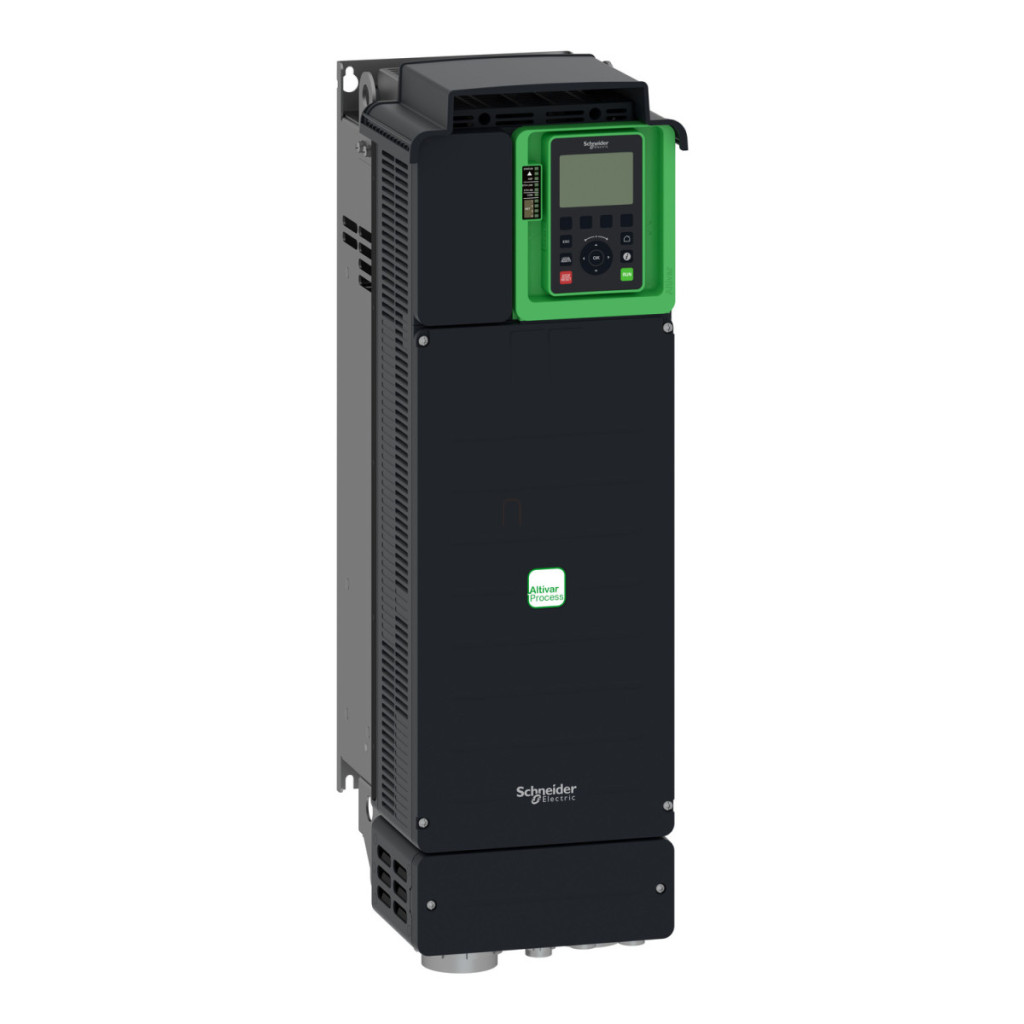

Schneider Electric Altivar Process ATV630 - ATV630D37N4 - convertizor de frecvență, 37 kW, 3f, 400 VAC, IP21, montabil pe perete

Lățime: 330 mm

Lungime: 840 mm

Înălțime: 550 mm

Comandă specială

Schneider Electric Altivar Process ATV630 - ATV630D37N4 - convertizor de frecvență, 37 kW, 3f, 400 VAC, IP21, montabil pe perete

Name: Schneider Electric Altivar Process ATV630 - ATV630D37N4 - convertizor de frecvență, 37 kW, 3f, 400 VAC, IP21, montabil pe perete
Brand: Schneider Electric Zrt.
SKU: 3606480701429
Price: 18737.14 RON
Availability: InStock

18 737,14 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Altivar ATV630

Convertorul de frecvență Schneider Electric Altivar Process ATV600 seria ATV630D37N4 este un dispozitiv profesional optimizat pentru controlul proceselor și aplicații utilitare, oferind performanțe excelente în sistemele de acționare cu viteză variabilă. Acest dispozitiv standard montat pe perete este capabil să acționeze motoare asincrone și sincrone trifazate cu o putere nominală de 37 kW (sarcină normală) sau 30 kW (sarcină grea). Convertorul de frecvență ATV630D37N4 funcționează într-un interval de tensiune de alimentare de 380-480 V, cu un curent nominal de ieșire de 74,5 A sub sarcină normală. Dispozitivul are un grad de protecție IP21 (conform standardelor IEC 61800-5-1 și IEC 60529) și este certificat UL tip 1 conform UL 508C. Oferă o gamă largă de opțiuni de comunicare: interfețele seriale Ethernet, Modbus TCP și Modbus încorporate asigură integrarea flexibilă în rețelele industriale și sistemele de control. Convertorul de frecvență are o serie de caracteristici speciale care îl fac deosebit de potrivit pentru aplicații de control al proceselor. Dispozitivul este capabil să emită frecvențe cuprinse între 0,1 și 500 Hz și acceptă diverse profiluri de control al motorului: cuplu constant, cuplu optimizat și cuplu variabil pentru motoare asincrone, precum și controlul motorului cu magnet permanent și al motorului sincron cu reluctanță pentru motoare sincrone. Caracteristicile avansate de siguranță ale convertizorului de frecvență includ STO (cuplu de siguranță oprit) în conformitate cu SIL 3. Frânarea cu injecție de curent continuu încorporată permite oprirea eficientă a motorului. ATV630D37N4 oferă opțiuni flexibile de intrare/ieșire: 8 intrări digitale (dintre care două pot fi configurate și ca intrări de impulsuri), 3 intrări analogice, 2 ieșiri analogice și 3 ieșiri de releu. Aceste caracteristici permit implementarea unor sarcini complexe de control și reglare. Funcția de control PID permite controlul precis al diverselor variabile de proces (de exemplu, presiune, debit, temperatură). Dispozitivul are o gamă largă de temperaturi de funcționare: de la -15 °C la 50 °C fără reducerea puterii și între 50-60 °C cu reducerea puterii. Convertorul de frecvență poate fi utilizat într-o gamă largă de aplicații industriale și este deosebit de potrivit pentru aplicații în domeniul serviciilor de construcții, prelucrării alimentelor, mineritului, petrolului și gazelor, precum și tratării apei și apelor uzate. Aplicațiile tipice includ compresoare centrifugale, compresoare cu șurub, pompe, ventilatoare, benzi transportoare și mixere. Convertizorul de frecvență are o lățime de 226 mm, o înălțime de 673 mm și o adâncime de 271 mm, cu o greutate netă de 28,2 kg. Dispozitivul se montează pe perete și sunt posibile diferite tipuri de montare: individual IP21 (tip A), unul lângă altul IP20 (tip B, numai cu 2 acționări) și individual IP20 (tip C).

Schneider Electric Altivar Process ATV630 - ATV630D37N4 - convertizor de frecvență, 37 kW, 3f, 400 VAC, IP21, montabil pe perete date tehnice

Caracteristici principale

Familia de produse: Altivar Process ATV600

Tip: ATV630

Aplicație: Controlul proceselor și utilități

Tip componentă: Convertizor de frecvență

Versiune: Versiune standard

Metodă de montare: Montare pe perete

Clasă de protecție IP: IP21 conform IEC 61800-5-1 și IEC 60529

Protecție UL: UL tip 1 conform UL 508C

Alimentare electrică

Tensiune nominală de alimentare: 380...480 V (-15...10%)

Toleranță simetrică a tensiunii de rețea: 10%

Toleranță simetrică a frecvenței de rețea: 5%

Frecvență de alimentare: 50...60 Hz (-5...5%)

Curent maxim de intrare: 66,2 A

Caracteristici de ieșire

Curent nominal de ieșire: 74,5 A

Curent continuu de ieșire: 74,5 A la 4 kHz sub sarcină normală

Curent de ieșire continuu: 61,5 A la 4 kHz sub sarcină mare

Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz

Tensiune maximă de ieșire: <= tensiune de alimentare

Putere aparentă: 47,6 kVA la 480 V (sarcină normală)

Puterea motorului

Puterea motorului kW: 37 kW (sarcină normală), 30 kW (sarcină mare)

Puterea motorului HP: 50 CP (sarcină normală), 40 CP (sarcină mare)

Caracteristici de control

Profil de control al motorului asincron: Standard cuplu constant, Mod cuplu optimizat, cuplu variabil standard

Profil de control al motorului sincron: motor cu magnet permanent, motor sincron cu reluctanță

Compensarea alunecării motorului: reglabilă, suprimabilă, indisponibilă pentru motoarele cu magnet permanent, automată pentru orice sarcină

Rampele de accelerare și decelerare: Lineare, reglabile individual între 0,01 și 9999 s

Frecvența de comutație

Frecvența de comutație: reglabilă între 2 și 12 kHz

Frecvența de comutație: factor de reducere între 4 și12 kHz cu factor de reducere

Frecvență nominală de comutație: 4 kHz

Frânare

Frânare în timpul opririi: injecție de curent continuu

Chopper de frânare încorporat: Nu

Comunicare

Protocol port de comunicare: Ethernet, Modbus TCP, Modbus serial

Interfață fizică: Ethernet, RS 485 cu 2 fire

Viteză de transmisie: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 kbps

Caracteristici I/O

Număr de intrări digitale: 8

Tip intrare digitală: DI7, DI8 programabil ca intrare de impuls: 0...30 kHz, 24 V CC (<= 30 V)

Număr de intrări analogice: 3

Număr de ieșiri analogice: 2

Număr de ieșiri releu: 3 Protecție Tip protecție: Protecție termică: motor, Oprire cuplu de siguranță: motor, Defecțiune fază motor: motor, Supraîncălzire: convertizor de frecvență, Supracurent între fazele de ieșire și împământare: convertizor de frecvență, Supraîncărcare în tensiunea de ieșire: convertizor de frecvență, Protecție la scurtcircuit: convertizor de frecvență, Supraîncărcare bus DC: convertizor de frecvență, Supraîncărcare și subîncărcare tensiune de alimentare: convertizor de frecvență, Defecțiune fază de alimentare: convertizor de frecvență, Viteză excesivă: convertizor de frecvență. Funcții de siguranță. Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3. Condiții de mediu. Temperatură ambiantă de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii)

Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului (1% / 100 m)

Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3

Nivel de zgomot: 63,5 dB conform 86/188/CEE

Caracteristici fizice

Lățime: 226 mm

Înălțime: 673 mm

Adâncime: 271 mm

Tip de răcire: Convecție forțată

Certificate

Certificate de produs: DNV-GL, TÜV, ATEX INERIS, CSA, UL, ATEX zona 2/22

Marcaj: CE

Standarde: UL 508C, IEC 61800-3, IEC 61800-3 Mediu 1 Categorie C2, EN/IEC 61800-3 Mediu 2 Categorie C3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1

Date

Lățime

330 mm

Lungime

840 mm

Înălțime

550 mm

EAN prezentat

3606480701429

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

38 kg/bucată

Numar articol

3606480701429
