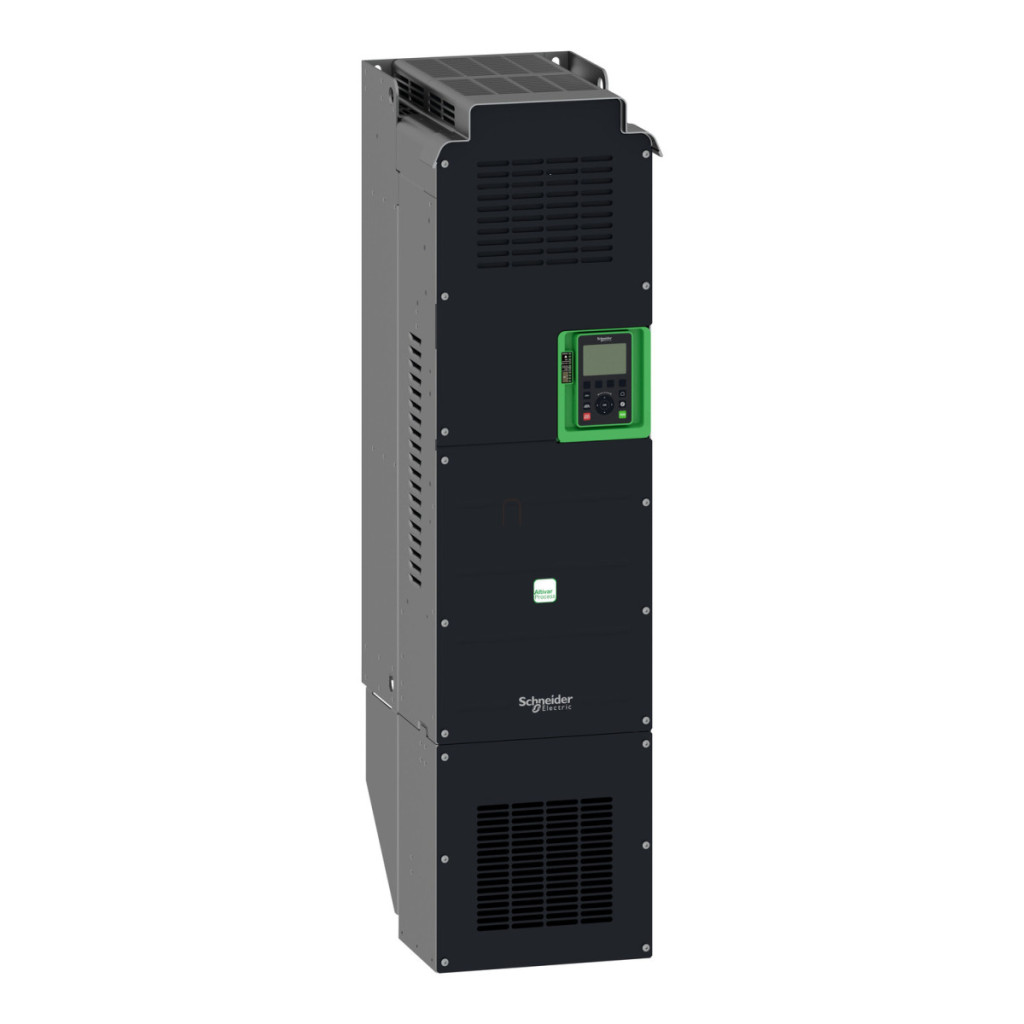

Familia de convertizoare de frecvență Altivar Process ATV600 este o soluție profesională pentru industria modernă și utilitățile publice. Convertizorul de frecvență Schneider Electric ATV630D55M3 este deosebit de potrivit pentru aplicații de control al proceselor și utilități, unde sunt necesare performanțe fiabile și funcții avansate de control. Dispozitivul are o putere de ieșire de 55 kW în funcționare normală (75 cai putere) și 45 kW (60 cai putere) în funcționare intensivă. Sursa de alimentare trifazată funcționează într-un interval de tensiune de 200-240 V și oferă un curent nominal de ieșire de 211 A. Versiunea standard are protecție IP00, dar poate fi actualizată la IP21 cu accesorii (kit VW3A9704), care oferă o protecție mai mare împotriva prafului și lichidelor. Dispozitivul poate fi montat pe perete, permițând o amplasare flexibilă în medii industriale. ATV630D55M3 oferă o gamă largă de opțiuni de comunicare, inclusiv protocoale seriale Modbus TCP, Ethernet și Modbus, asigurând o integrare perfectă în sistemele de automatizare industrială. Unitatea suportă atât motoare asincrone, cât și sincrone, inclusiv motoare cu magneți permanenți și motoare sincrone cu reluctanță. Frecvența de ieșire poate fi reglată într-un interval larg, de la 0,1 Hz la 500 Hz, oferind o flexibilitate excepțională pentru o varietate de aplicații. Siguranța este o prioritate absolută, dovadă fiind funcția STO (Safe Torque Off) încorporată, cu nivel de siguranță SIL3. Dispozitivul oferă 8 intrări discrete, 3 intrări analogice, 2 ieșiri analogice și 3 ieșiri releu, oferind opțiuni de control versatile. Dispozitivul dispune de răcire cu convecție forțată și poate fi utilizat la temperaturi ambientale între -15 °C și 50 °C fără reducerea puterii. Dispozitivul are o frecvență de comutare reglabilă între 2 și 8 kHz, care servește la optimizarea nivelurilor de zgomot și a performanței. ATV630D55M3 este potrivit în special pentru servicii de construcții (HVAC), industria alimentară, minerit, petrol și gaze, precum și aplicații de tratare a apei și a apelor uzate. Profilurile de control al motorului includ moduri standard de cuplu constant, cuplu optimizat și cuplu variabil. Dispozitivul are rampe de accelerare și decelerare reglabile liniar între 0,01 și 9999 secunde, permițând reglarea fină pentru a se adapta diferitelor cerințe ale aplicației. Caracteristicile de siguranță încorporate includ protecție termică a motorului, protecție împotriva defectării de fază, protecție împotriva supratensiunii și subtensiunii și o serie de alte protecții pentru a asigura funcționarea fiabilă și sigură a sistemului.
Schneider Electric Altivar Process ATV630 - ATV630D55M3 - convertizor de frecvență, 55 kW, 3f, 230 VAC, IP21, montabil pe perete date tehnice
Date de bază
Familia de produse: Altivar Process ATV600
Aplicație: Procese și utilități
Tip produs: Convertizor de frecvență
Versiune: Design standard
Denumire scurtă produs: ATV630
Metodă de montare: Montare pe perete
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V (-15...10%)
Toleranță relativă simetrică a tensiunii de alimentare: 10%
Toleranță relativă simetrică a frecvenței rețelei: 5%
Curent nominal de ieșire: 211,0 A
Frecvență de alimentare: 50...60 Hz (-5...5%)
Puterea motorului: 55 kW (funcționare normală), 45 kW (funcționare intensă)
Puterea motorului HP: 75 CP funcționare normală, 60 CP funcționare intensă
Curent de intrare: 189 A la 200 V (funcționare normală), 161 A la 240 V (funcționare normală), 156 A la 200 V (funcționare intensă), 134 A la 240 V (funcționare intensă)
Curent de ieșire continuu: 211 A la 2,5 kHz în funcționare normală, 176 A la 2,5 kHz în funcționare intensă
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz
Frecvență maximă de ieșire: 500 kHz
Frecvență de comutare: 2,5...8 kHz cu reducere a puterii, reglabilă de la 2...8 kHz
Frecvență nominală de comutație: 2,5 kHz
Curent maxim de intrare: 189,0 A
Tensiune maximă de ieșire: 240,0 V
Putere aparentă: 61,1 kVA la 240 V (funcționare normală), 50 kVA la 240 V (funcționare intensă)
Comunicare
Porturi de comunicare: Modbus TCP, Ethernet, Modbus serial
Interfață fizică: Ethernet, RS485 cu 2 fire
Mod de acces: Slave Modbus TCP
Viteză de transmisie: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 kbps
Cadru de transmisie: RTU
Tip conector: RJ45 (pe terminal grafic la distanță) Ethernet/Modbus TCP și Modbus serial
Mod de transfer date: Half duplex, full duplex, autonegociere Ethernet/Modbus TCP
Număr de adrese: 1...247 pentru Modbus serial
Funcții de protecție și siguranță
Grad de protecție IP: IP00 conform IEC 61800-5-1 și IEC 60529, IP21 (cu kitul VW3A9704) conform IEC 61800-5-1 și IEC 60529
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Tip de protecție: Protecție termică: motor, Oprire cuplu de siguranță: motor, Defecțiune fază motor: motor, Protecție termică: acționare, Oprire cuplu de siguranță: acționare, Supraîncălzire: acționare, Supracurent între fazele de ieșire și împământare: acționare, Supraîncărcare tensiune de ieșire: acționare, Protecție scurtcircuit: acționare, Defecțiune fază motor: unitate de acționare, Supra tensiune pe magistrala CC: unitate de acționare, Supra tensiune tensiune de alimentare: unitate de acționare, Sub tensiune tensiune de alimentare: unitate de acționare, Pierdere de fază a tensiunii de alimentare: acționare, Viteză excesivă: acționare, Întrerupere în circuitul de control: acționare
Caracteristici fizice
Tip de răcire: Convecție forțată
Dimensiuni (lățime x înălțime x adâncime): 320 mm x 852 mm x 390 mm
Greutate netă: 84 kg
Intrări și ieșiri: 8 intrări discrete, 3 intrări analogice, 2 ieșiri analogice, 3 ieșiri releu
Condiții de mediu
Temperatura ambiantă de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii)
Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m 1% reducere curent / 100 m
Poziție de funcționare: Verticală +/- 10 grade
Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3
