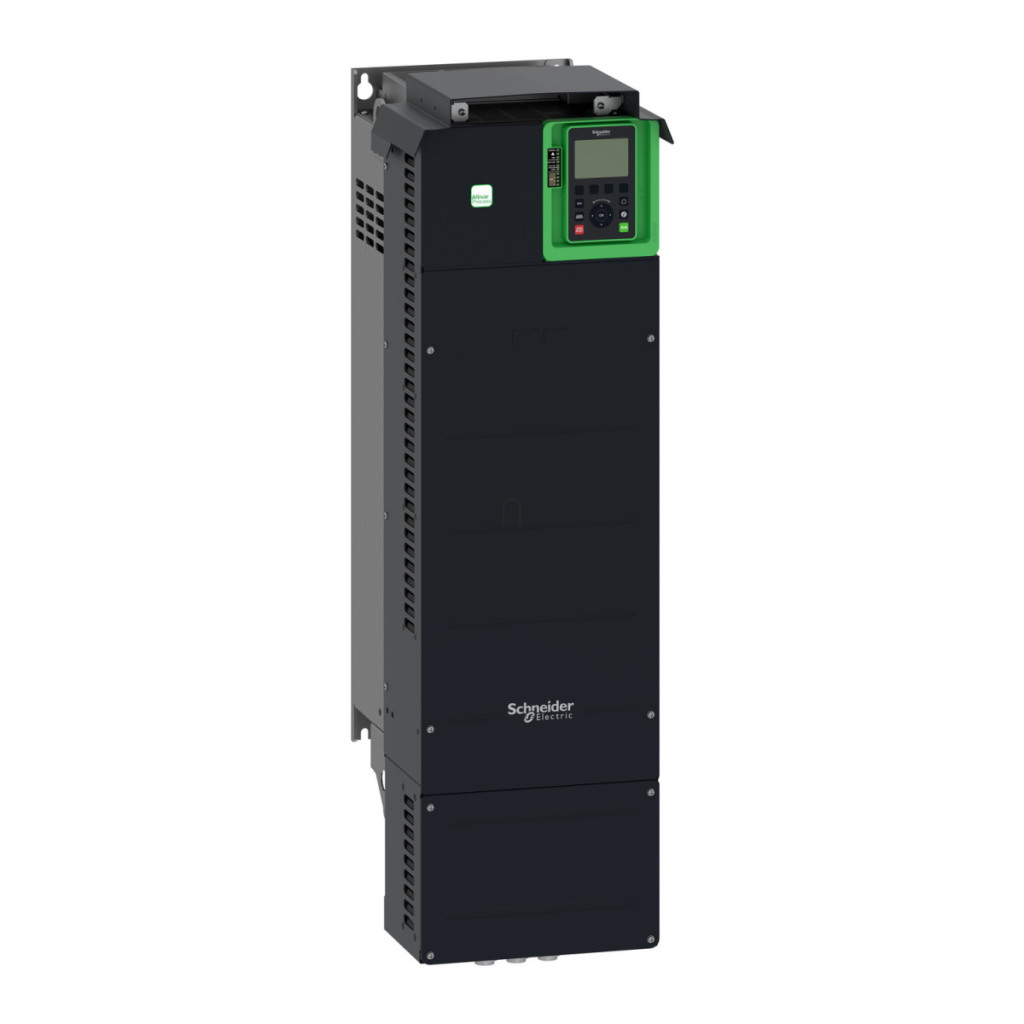

Schneider Electric Altivar Process ATV630 - ATV630D55N4 - convertizor de frecvență, 55 kW, 3f, 400 VAC, IP21, montabil pe perete date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV600
Aplicație: Controlul proceselor și utilități
Tip componentă: Variator de viteză
Versiune: Versiune standard
Denumire scurtă produs: ATV630
Metodă de montare: Montare pe perete
Date de comunicare și conectare
Protocoale de comunicare: Ethernet, Modbus serial, Modbus TCP
Interfață fizică: Ethernet, RS 485 cu 2 fire
Viteză de transfer date: 10, 100 Mbits, 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Cadru de transmisie: RTU
Tip conector: RJ45 (pe terminal grafic la distanță) Ethernet/Modbus TCP și Modbus serial
Parametri electrici
Tensiune nominală de alimentare: 380...480 V -15...10 %
Toleranță relativă simetrică la tensiunea rețelei: 10%
Toleranță relativă simetrică a frecvenței rețelei: 5%
Curent nominal de ieșire: 106,0 A
Frecvența rețelei: 50...60 Hz -5...5%
Puterea motorului kW: 55 kW (sarcină normală), 45 kW (sarcină grea)
Puterea motorului HP: 75 HP (sarcină normală), 60 CP (sarcină grea)
Curent de linie: 97,2 A la 380 V (sarcină normală), 84,2 A la 480 V (sarcină normală), 81,4 A la 380 V (sarcină grea), 71,8 A la 480 V (sarcină mare)
Curent de ieșire continuu: 106 A la 2,5 kHz sub sarcină normală, 88 A la 2,5 kHz sub sarcină mare
Frecvența de ieșire a convertizorului de frecvență: 0,1…500 Hz
Tensiune maximă de ieșire: 480,0 V
Putere aparentă: 70 kVA la 480 V (sarcină normală), 59,7 kVA la 480 V (sarcină mare)
Curent tranzitoriu maxim: 116,6 A timp de 60 s (sarcină normală), 132 A timp de 60 s (sarcină mare)
Caracteristici de control
Profil de control al motorului asincron: Standard cuplu constant, Mod cuplu optimizat, Cuplu variabil standard
Profil de control al motorului sincron: Motor cu magnet permanent, Motor sincron cu reluctanță
Rampele de accelerare și decelerare: Liniare, reglabile individual între 0,01...9999 s
Compensarea alunecării motorului: Reglabilă, poate fi dezactivată, automată indiferent de sarcină
Frecvență de comutație: 2,5...8 kHz cu factor de reducere, 2...8 kHz reglabil
Funcții de siguranță: STO (oprire cuplu de siguranță) SIL 3
Caracteristici de intrare și ieșire
Număr de intrări digitale: 8
Tip intrare digitală: DI7, DI8 programabil ca intrare de impuls: 0...30 kHz, 24 V CC (<= 30 V)
Logică intrare digitală: 16 viteze prestabilite
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Date mecanice
Nivel de protecție IP: IP21 conform IEC 61800-5-1, IP21 conform IEC 60529
Clasă de protecție: UL Tip 1 conform UL 508C
Tip de răcire: Convecție forțată
Lățime: 290 mm
Înălțime: 922 mm
Adâncime: 323 mm
Condiții de mediu
Rezistență de izolație: > 1 MOhm 500 V CC timp de 1 minut în raport cu pământul
Nivel de zgomot: 62,4 dB conform 86/188/CEE
Grad de poluare: 2 conform IEC 61800-5-1
Rezistență la vibrații: 1,5 mm vârf-la-vârf (f= 2…13 Hz) conform IEC 60068-2-6, 1 gn (f= 13…200 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Umiditate relativă: 5…95 % fără condensare conform IEC 60068-2-3
Temperatura aerului ambiant în timpul funcționării: -15…50 °C (fără reducere a puterii), 50…60 °C (cu factor de reducere a puterii) Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1 % la fiecare 100 m
