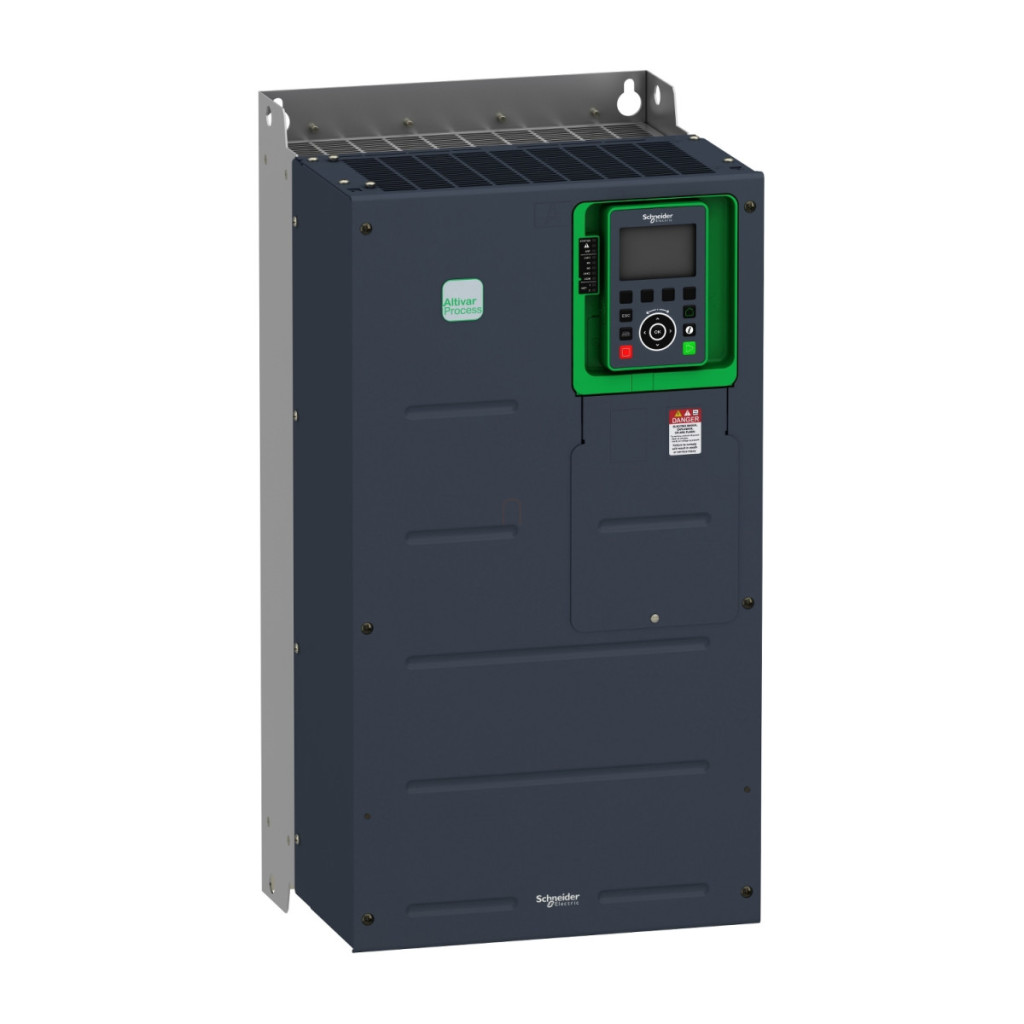

Seria Altivar Process ATV600, în special convertorul de frecvență ATV630D55Y6, este soluția industrială de ultimă generație a Schneider Electric, dezvoltată special pentru aplicații de control al proceselor și utilități. Acest convertizor de frecvență de 55 kW are o gamă largă de tensiuni (500-690 V) și ajută la optimizarea proceselor industriale cu o serie de funcții inteligente de control. Dispozitivul este o versiune standard montabilă pe perete, cu protecție de bază IP00, dar protecția IP20 poate fi obținută cu un kit opțional (VW3A9706). Filtrul EMC încorporat oferă protecție împotriva interferențelor de categoria C3 până la 25 de metri, în conformitate cu IEC 61800-3. Dispozitivul este potrivit pentru controlul motoarelor asincrone și sincrone, oferind o soluție extrem de flexibilă pentru o varietate de aplicații. În ceea ce privește performanța, convertorul de frecvență oferă o putere a motorului de 55 kW la 690 V sub sarcină normală și 45 kW sub sarcină grea, ceea ce echivalează cu 75 și, respectiv, 60 CP. La 500 V, convertizorul oferă 45 kW (60 CP) la sarcină normală și 37 kW (50 CP) la sarcină mare. Această flexibilitate vă permite să optimizați echipamentul pentru diferite profiluri de sarcină. Curentul nominal de ieșire este de 66 A, în timp ce consumul de curent de la rețea este de 62,5 A la 690 V sub sarcină normală și de 65,5 A la 500 V. Capacitățile sale de comunicare sunt remarcabile: dispozitivul acceptă protocoalele Ethernet, Modbus serial și Modbus TCP ca standard, permițând o integrare extrem de flexibilă în sistemele de automatizare existente. Cardurile de expansiune oferă opțiuni de comunicare suplimentare, cum ar fi Profibus DP V1, PROFINET, DeviceNet, CANopen cu diverse moduri de conectare sau BACnet MS/TP. Dispozitivul oferă, de asemenea, o gamă largă de funcții de control: 8 intrări discrete (dintre care două pot fi configurate ca intrări de impulsuri), 3 intrări analogice (tensiune sau curent), 2 ieșiri analogice și 3 ieșiri releu asigură un control versatil. Dispozitivul are o funcție STO (Safe Torque Off) cu nivel de siguranță SIL 3, care sporește și mai mult posibilitățile de funcționare în condiții de siguranță. Dispozitivul are profiluri sofisticate de control al motorului și acceptă moduri de cuplu constant, cuplu optimizat și cuplu variabil pentru motoare asincrone, precum și controlul motoarelor cu magneți permanenți și motoarelor sincrone cu reluctanță. Frecvența de comutare este reglabilă între 1 și 4,9 kHz, cu o frecvență nominală de comutare de 2,5 kHz. Frecvența maximă de ieșire este de 500 Hz, oferind o gamă extrem de largă de viteze.
Schneider Electric Altivar Process ATV630 - ATV630D55Y6 - date tehnice convertizor de frecvență
Caracteristici generale
Tip produs: Altivar Process ATV600, convertizor de frecvență ATV630
Aplicație: Controlul proceselor și utilităților
Varianta produsului: Versiune standard
Denumire scurtă a produsului: ATV630
Metodă de montare: Montabil pe perete
Caracteristici electrice
Tensiune nominală de alimentare: 500...690 V -15...+10%
Frecvența rețelei: 50...60 Hz ±5%
Curent nominal de ieșire: 66,0 A
Puterea motorului (kW): 55 kW la 690 V (sarcină normală), 45 kW la 690 V (sarcină mare), 45 kW la 500 V (sarcină normală), 37 kW la 500 V (sarcină mare)
Puterea motorului (CP): 75 CP la 690 V sub sarcină normală, 60 CP la 690 V sub sarcină grea, 60 CP la 500 V sub sarcină normală, 50 CP la 500 V sub sarcină mare
Curent de alimentare: 62,5 A la 690 V (sarcină normală), 54,4 A la 690 V (sarcină mare), 65,5 A la 500 V (sarcină normală), 55,6 A la 500 V (sarcină mare)
Curent de ieșire continuu: 66 A la 2,5 kHz sub sarcină normală, 55 A la 2,5 kHz sub sarcină mare
Gama de frecvențe de ieșire: 0,1...500 Hz
Protecție și siguranță
Clasă de protecție IP: IP00 (standard), IP20 (cu kit VW3A9706), IP21
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Filtru EMC: Integrat, conform cu IEC 61800-3 categoria C3 până la 25 m
Caracteristici de comunicare
Porturi de comunicare: Ethernet, Modbus serial, Modbus TCP
Carduri de comunicare opționale: Profibus DP V1, PROFINET, DeviceNet, Modbus TCP/EtherNet/IP, CANopen, BACnet MS/TP, Ethernet Powerlink
Caracteristici I/O
Număr de intrări discrete: 8
Tip intrare discretă: DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Caracteristici fizice
Metodă de răcire: Flux de aer forțat
Dimensiuni (lățime x înălțime x adâncime): 331 mm x 630 mm x 297 mm
Greutate netă: 53 kg
Condiții de mediu
Temperatură de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu reducere a puterii)
Altitudine: ≤ 1000 m fără reducere a puterii, 1000...4800 m cu reducere a puterii de 1% la fiecare 100 m
Umiditate relativă: 5...95% fără condens
Nivel de zgomot: 52 dB
