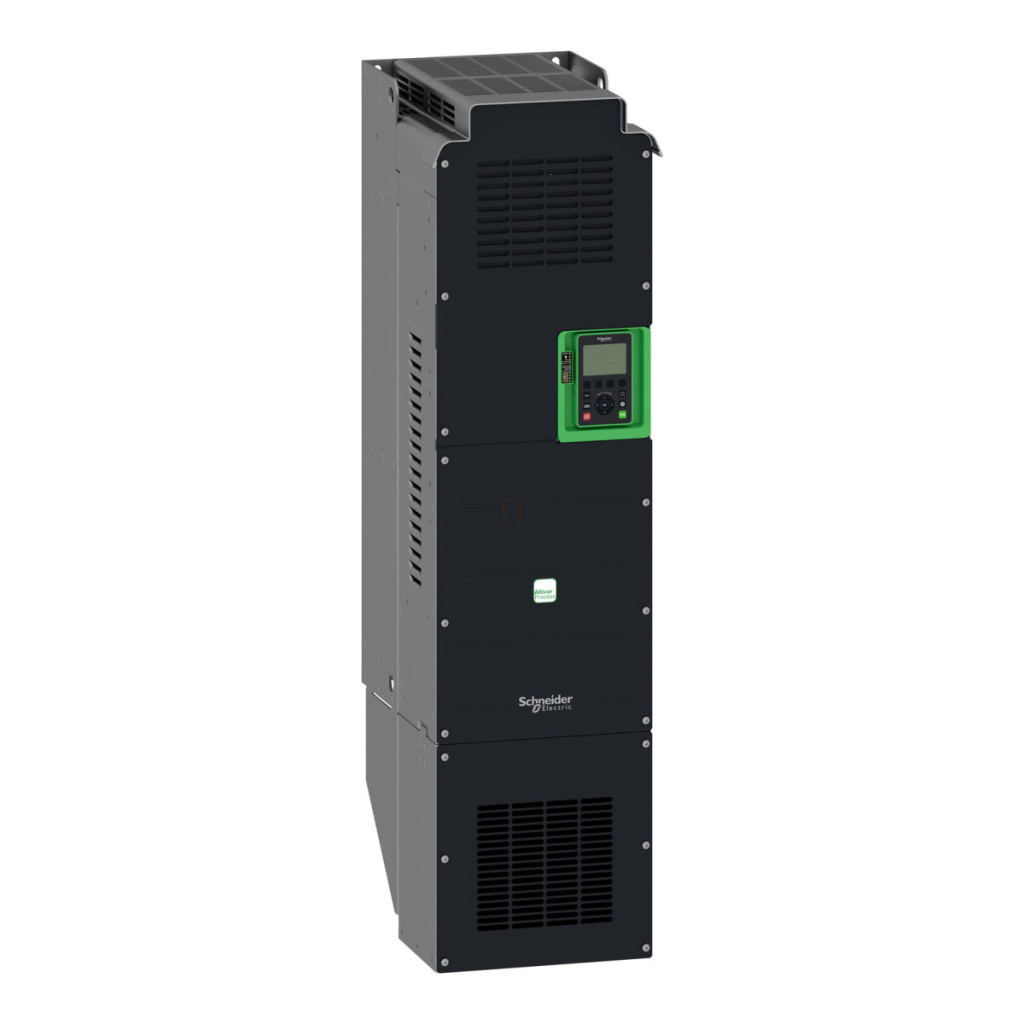

Convertorul de frecvență Altivar Process ATV600 seria ATV630D75M3 este dispozitivul de control premium al Schneider Electric, dezvoltat special pentru aplicații industriale de control al proceselor. Acest dispozitiv de 75 kW, cu clasă de protecție IP00, oferă o soluție excelentă pentru controlul eficient al motoarelor asincrone și sincrone în rețelele de 200-240 V. Convertizorul de frecvență ATV630D75M3 este proiectat în principal pentru aplicații de control al proceselor și utilități. Este alegerea ideală pentru compresoare în sisteme de servicii pentru clădiri, echipamente de procesare în industria alimentară, ventilatoare și pompe miniere, aplicații pentru petrol și gaze, precum și pentru sarcini de tratare a apei și a apelor uzate. Dispozitivul poate fi integrat cu ușurință în sistemele existente datorită designului său de montare pe perete, iar protecția IP21 este disponibilă și cu accesoriul VW3A9704. Capacitățile avansate de comunicare permit integrarea flexibilă a sistemului. Convertizorul de frecvență acceptă mai multe protocoale: Modbus serial, Ethernet și Modbus TCP. Poate fi extins opțional cu module de comunicare suplimentare, cum ar fi Profibus DP V1, PROFINET, DeviceNet, CANopen și alte protocoale de rețea industriale. Interfețele încorporate și opțiunile de extindere asigură integrarea ATV630D75M3 în aproape orice mediu de automatizare industrială. Dispozitivul are parametri tehnici impresionanți. Cu un curent nominal de ieșire de 282 A și o gamă de frecvență de 0,1-500 Hz, acesta oferă o funcționare extrem de flexibilă. Este capabil să controleze o putere a motorului de 75 kW în condiții de sarcină normală și de 55 kW în condiții de sarcină grea. Frecvența de comutare poate fi reglată între 2 și 8 kHz, permițând o funcționare optimă într-o varietate de aplicații. Dispozitivul are funcții de protecție remarcabile, inclusiv funcția Safe Torque Off (STO) de nivel de siguranță SIL 3, care îndeplinește cerințe ridicate de siguranță operațională. Pentru a proteja motorul și acționarea, este echipat cu o serie de funcții de protecție, cum ar fi protecția împotriva supraîncălzirii, scurtcircuitului, pierderii de fază și supratensiunii. ATV630D75M3 oferă o flexibilitate remarcabilă în controlul motorului. Acesta suportă modurile de cuplu constant, cuplu optimizat și cuplu variabil pentru motoare asincrone, precum și controlul motoarelor cu magneți permanenți și motoarelor sincrone cu reluctanță. Rampele de accelerare și decelerare reglabile liniar (0,01-9999 secunde) și compensarea reglabilă a alunecării motorului îmbunătățesc și mai mult capacitățile de reglare fină ale controlului. Intrările și ieșirile analogice de înaltă precizie (rezoluție de 12 biți la intrări și 10 biți la ieșiri) permit un control extrem de precis. Dispozitivul are 8 intrări digitale, 3 intrări analogice, 2 ieșiri analogice și 3 ieșiri releu, ceea ce permite o gamă largă de opțiuni de control în diverse domenii de aplicare.
Schneider Electric Altivar Process ATV630 - Date tehnice ATV630D75M3
Caracteristici generale
Familia de produse: Altivar Process ATV600
Aplicație specifică produsului: Controlul proceselor și utilități
Tipul produsului: Convertizor de frecvență
Versiune: Versiune standard
Denumirea prescurtată a dispozitivului: ATV630
Metoda de montare: Montare pe perete
Opțiuni de comunicare
Protocoale port de comunicare: Modbus serial, Ethernet, Modbus TCP
Interfață fizică: Ethernet, RS 485 cu 2 fire
Metodă de acces: Slave Modbus TCP
Viteză de transmisie: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 kbps
Cadru de transmisie: RTU
Caracteristici electrice
Tensiune nominală de alimentare: 200-240 V, -15/+10 %
Toleranță relativă simetrică a tensiunii de alimentare: 10 %
Toleranță relativă simetrică a frecvenței de alimentare: 5 %
Frecvență de alimentare: 50-60 Hz, ± 5 %
Curent nominal de ieșire: 282,0 A
Puterea motorului: 75 kW (funcționare normală), 55 kW (sarcină mare)
Puterea motorului în CP: 100 CP (funcționare normală), 75 CP (sarcină mare)
Curent de alimentare: 256 A la 200 V (funcționare normală), 215 A la 240 V (funcționare normală), 189 A la 200 V (sarcină mare), 161 A la 240 V (sarcină mare) Curent de ieșire continuu: 211 A la 2,5 kHz sub sarcină mare, 282 A la 2,5 kHz în condiții normale de funcționare
Frecvența de ieșire a convertizorului de frecvență: 0,1-500 Hz
Funcții de protecție
Grad de protecție IP: IP00 (conform IEC 61800-5-1 și IEC 60529), IP21 (cu kitul VW3A9704) Protecție termică a motorului, oprire cuplu de siguranță a motorului, pierdere de fază a motorului, protecție termică a acționării, oprire cuplu de siguranță a acționării, supraîncălzire a acționării, supracurent între faze și împământare la ieșiri, suprasarcină tensiune de ieșire, protecție la scurtcircuit, pierdere de fază a acționării, supraîncărcare bus DC, supraîncărcare și subîncărcare tensiune de alimentare, defect de fază linie de alimentare, viteză excesivă, întrerupere circuit de control
Caracteristici de răcire și mediu
Tip de răcire: Convecție forțată
Volum aer de răcire: 600 m³/h Nivel de zgomot: 69,9 dB conform 86/188/CEE Temperatura aerului ambiant în timpul funcționării: -15-50 °C (fără reducere a puterii), 50-60 °C (cu factor de reducere a puterii) Altitudine de funcționare: <= 1000 m (fără reducere a puterii), 1000-4800 m (1% reducere a puterii la fiecare 100 m) Poziție de funcționare: Verticală ± 10 grade
Caracteristici fizice
Lățime: 320 mm
Înălțime: 852 mm
Adâncime: 390 mm
Conexiune electrică: Control: terminale cu șurub detașabile 0,5-1,5 mm²/AWG 20-AWG 16, Partea de alimentare: terminale cu șurub 2 x 95-3 x 120 mm²/2 x AWG 3/0-2 x 300 kcmil, Motor: terminal cu șurub 2 x 95-3 x 120 mm²/2 x AWG 3/0-2 x 300 kcmil
Profiluri de control al motorului
Profil de control al motorului asincron: cuplu constant standard, mod cuplu optimizat, Cuplu variabil standard
Profil de control motor sincron: Motor cu magnet permanent, Motor sincron cu reluctanță
