Convertorul de frecvență ATV630D75N4 din familia Altivar Process ATV600 de la Schneider Electric este un dispozitiv versatil, de înaltă performanță, conceput special pentru aplicații industriale de control al proceselor. Această versiune de 75 kW, 100 CP este ideală pentru aplicații precum tratarea apei, procesarea alimentelor, minerit, petrol și gaze și servicii de construcții. Dispozitivul funcționează cu o tensiune de alimentare trifazată de 380-480 V și are un grad de protecție IP21, care este, de asemenea, conform cu standardul UL Tip 1. Acest convertizor montat pe perete oferă o protecție fiabilă împotriva prafului și a picăturilor de apă, fiind ideal pentru utilizarea în medii industriale. Filtrul EMC încorporat asigură o funcționare fără interferențe până la o lungime a cablului de 150 de metri, în conformitate cu IEC 61800-3 C3. Una dintre caracteristicile remarcabile ale convertizorului de frecvență este capacitatea sa flexibilă de control al motorului. Poate fi utilizat atât pentru motoare asincrone, cât și pentru motoare sincrone, inclusiv motoare sincrone cu magneți permanenți și motoare sincrone cu reluctanță. Profilurile de control includ modurile standard cu cuplu constant, cuplu optimizat și cuplu variabil standard. Frecvența de ieșire poate fi reglată între 0,1 și 500 Hz, oferind o flexibilitate excepțională pentru o gamă largă de aplicații. ATV630D75N4 oferă opțiuni de comunicare remarcabile: suportă protocoale Ethernet încorporate, Modbus serial și Modbus TCP. Poate fi extins opțional cu module de comunicare suplimentare, cum ar fi Profibus DP V1, PROFINET, DeviceNet, CANopen și alte câteva protocoale de comunicare industrială. Această versatilitate permite integrarea perfectă a dispozitivului în orice sistem de control existent. Dispozitivul are capacități I/O avansate: sunt disponibile 8 intrări digitale (dintre care două pot fi configurate și ca intrări de impulsuri), 3 intrări analogice și 2 ieșiri analogice. Cele trei ieșiri de releu (un releu de defect și două relee de secvență) oferă opțiuni de control flexibile. Funcțiile speciale de siguranță, cum ar fi STO (Safe Torque Off) la nivelul de siguranță SIL3, garantează protecția echipamentelor și a personalului. Unitatea are o capacitate de suprasarcină remarcabilă: oferă un curent nominal de ieșire de 145 A în condiții normale de sarcină și 106 A în condiții de sarcină intensă. Curentul tranzitoriu maxim poate atinge 159,5 A timp de 60 de secunde în condiții normale de funcționare. Dispozitivul este răcit prin convecție forțată, ceea ce asigură o funcționare fiabilă chiar și la temperaturi ambientale cuprinse între -15 °C și +50 °C (fără reducerea puterii). Dimensiunile convertizorului de frecvență (lățime x înălțime x adâncime) sunt 290 mm x 922 mm x 323 mm, iar greutatea sa este de 58 kg. Sunt disponibile trei tipuri diferite de montare, sub rezerva respectării cerințelor privind distanța de instalare: IP21 simplu, IP20 alăturat (numai pentru două unități) și IP20 simplu. Rampele de accelerare și decelerare reglabile liniar (în intervalul 0,01-9999 s), compensarea alunecării motorului și o frecvență comutabilă între 2 și 8 kHz oferă opțiuni suplimentare de reglare fină pentru diferite aplicații.

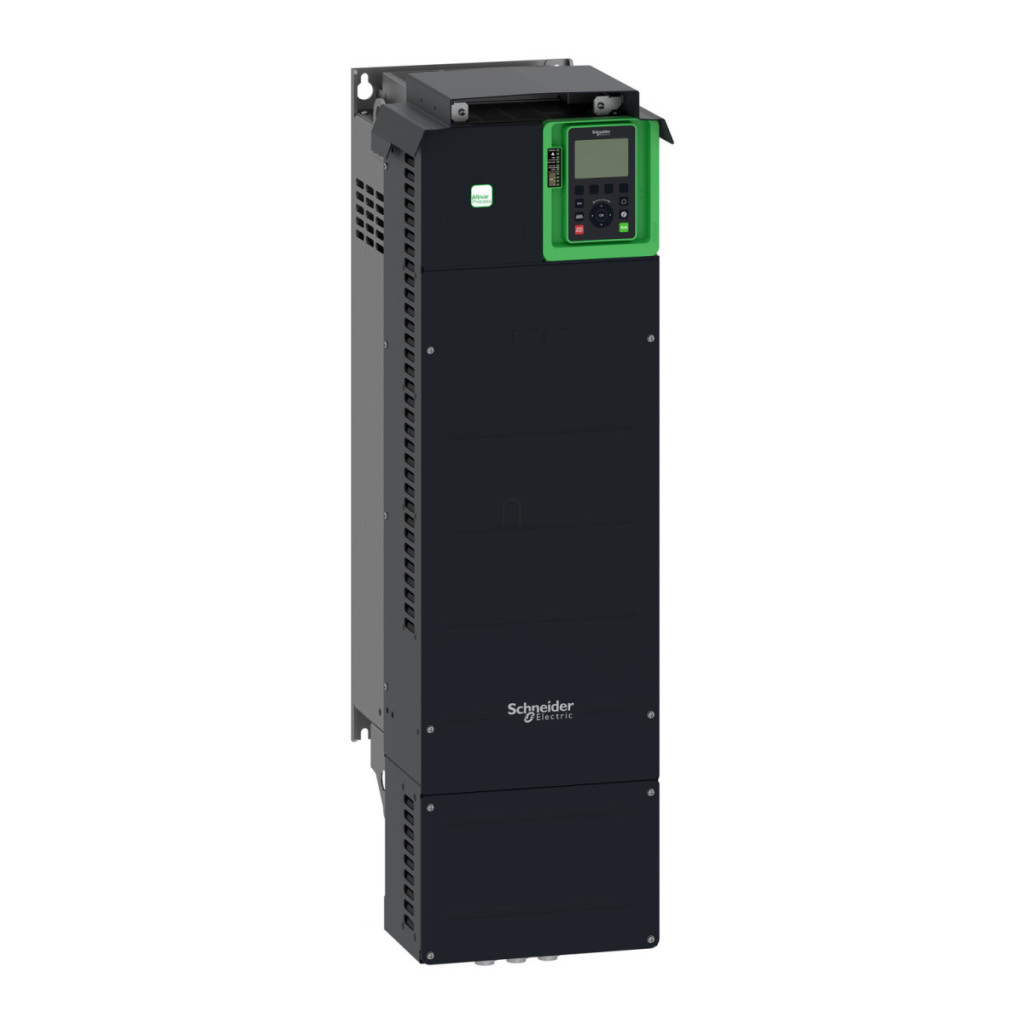

Schneider Electric Altivar Process ATV630 - ATV630D75N4 - convertizor de frecvență, 75 kW, 3f, 400 VAC, IP21, montabil pe perete date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV600
Tipul produsului: Convertizor de frecvență
Versiune: Versiune standard
Domeniu de aplicare: Controlul proceselor și utilități
Denumire scurtă: ATV630
Metodă de montare: Montare pe perete
Caracteristici electrice
Tensiune nominală de alimentare: 380...480 V -15...10%
Frecvența rețelei: 50...60 Hz ±5%
Curent nominal de ieșire: 145 A
Putere motor: 75 kW (sarcină normală), 55 kW (sarcină grea)
Putere motor în CP: 100 CP (sarcină normală), 75 CP (sarcină grea)
Curent de intrare: 131,3 A la 380 V (sarcină normală), 112,7 A la 480 V (sarcină normală)
Curent de ieșire continuu: 145 A la 2,5 kHz pentru sarcină normală, 106 A la 2,5 kHz pentru sarcină grea
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz
Frecvență de comutare: 2,5...8 kHz cu factor de reducere, reglabil de la 2...8 kHz
Frecvență nominală de comutare: 2,5 kHz
Conexiuni de comunicație
Protocoale port de comunicație: Ethernet, Modbus serial, Modbus TCP
Interfață fizică: Ethernet, RS485 cu 2 fire
Viteză de transmisie: 10, 100 Mbit/s; 4800, 9600, 19200, 38,4 kbit/s
Caracteristici de protecție
Protecție IP: IP21 conform IEC 61800-5-1 și IEC 60529
Clasă de protecție UL: UL tip 1 conform UL 508C
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Mod de răcire: Convecție forțată
Filtru EMC: Integrat, lungime cablu de până la 150 m conform IEC 61800-3 categoria C3
Caracteristici intrare și ieșire
Număr intrări digitale: 8
Tip intrare digitală: DI7, DI8 intrare impuls programabilă: 0...30 kHz, 24 V CC
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Caracteristici fizice
Lățime: 290 mm
Înălțime: 922 mm
Adâncime: 323 mm
Condiții de mediu
Nivel de zgomot: 62,4 dB conform 86/188/CEE
Rezistență la vibrații: 1,5 mm vârf-la-vârf (f= 2...13 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn timp de 11 ms conform IEC 60068-2-27
Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3
Temperatura ambiantă de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii) Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a puterii de 1% la fiecare 100 m
