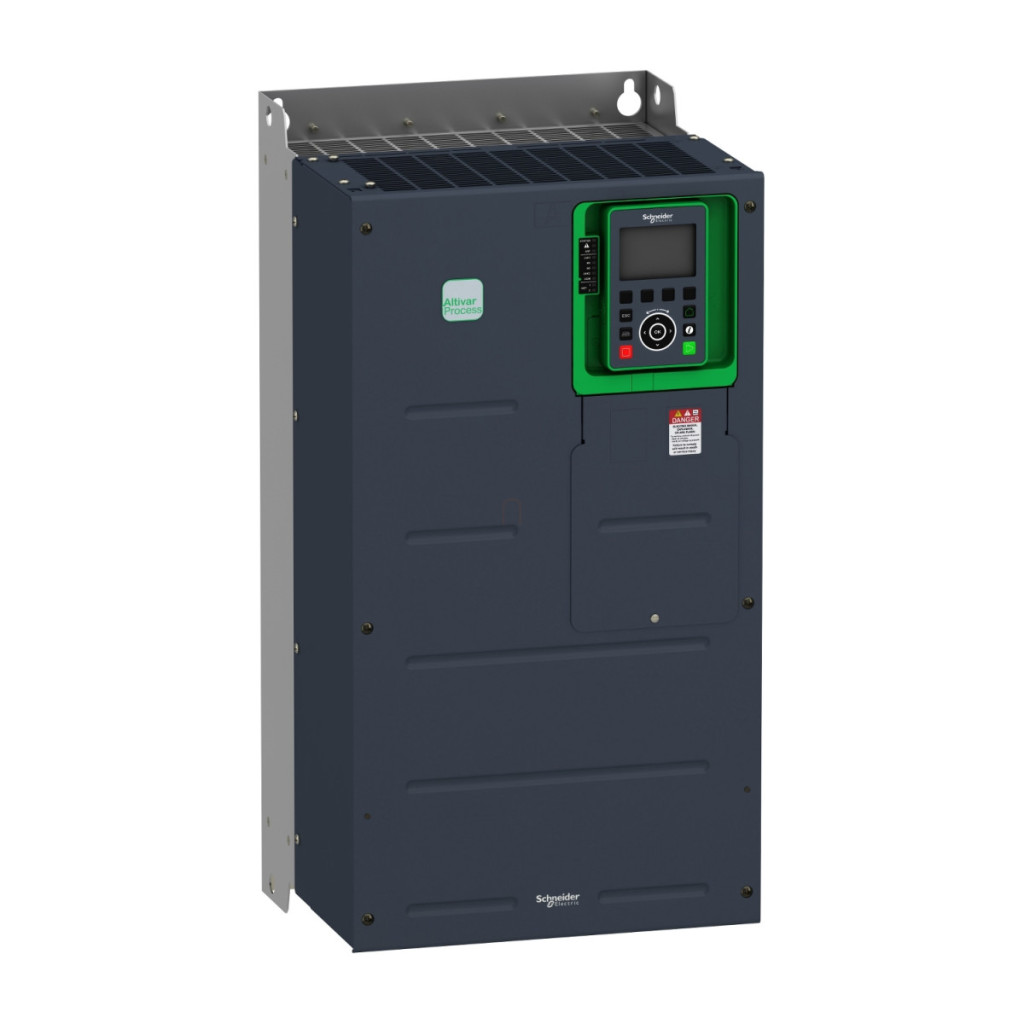

Altivar Process ATV630D75Y6 este un convertor de frecvență profesional dezvoltat de Schneider Electric special pentru aplicații de control al proceselor și utilități. Acest convertizor de viteză variabilă montabil pe perete oferă o putere de 75 kW pe o rețea de 690 V, fiind alegerea ideală pentru controlul motoarelor asincrone și sincrone în medii industriale. Versiunea standard a dispozitivului are protecție IP00, dar protecția IP20 este disponibilă și ca opțiune cu kitul VW3A9706. Este extrem de versatil în ceea ce privește funcțiile: suportă aplicații standard cu cuplu constant, cuplu optimizat și cuplu variabil pentru motoare asincrone. Pentru motoarele sincrone, este potrivit pentru controlul atât al motoarelor cu magneți permanenți, cât și al motoarelor sincrone cu reluctanță. Opțiunile sale de comunicare sunt extrem de variate: pe lângă protocoalele Ethernet, Modbus serial și Modbus TCP încorporate, poate fi extins cu o serie de module de comunicare opționale în slotul de expansiune A, cum ar fi Profibus DP V1, PROFINET, DeviceNet, CANopen (cu conectori multipli) sau chiar Ethernet Powerlink. În plus, modulele de extindere I/O digitale și analogice și modulele de extindere a ieșirilor releului pot fi conectate la sloturile de expansiune A și B. Datele de performanță ale motorului ATV630D75Y6 sunt extrem de flexibile: acesta poate funcționa la 690 V cu o putere de 75 kW (100 CP) sub sarcină normală și 55 kW (75 CP) sub sarcină mare. Pe o rețea de 500 V, puterea de ieșire este de 55 kW (75 CP) sub sarcină normală și 45 kW (60 CP) sub sarcină grea. Curentul nominal de ieșire este de 83 A, în timp ce consumul de curent de la rețea la 690 V poate fi de 87,7 A (sarcină normală) sau 68,5 A (sarcină grea). Una dintre cele mai importante caracteristici de siguranță ale convertizorului de frecvență este STO (Safe Torque Off), care asigură un nivel de siguranță SIL 3. Dispozitivul este ușor de instalat pe perete și acceptă trei configurații de instalare diferite: individual IP21, alăturat IP20 și individual IP20. Frecvența de comutare a acționării este reglabilă între 1 și 4,9 kHz, cu o valoare nominală de 2,5 kHz. Sunt disponibile funcții de control remarcabile, cum ar fi compensarea alunecării motorului, care poate fi reglată, oprită sau ajustată automat în funcție de sarcină (cu excepția motoarelor cu magneți permanenți). Dispozitivul are o lățime de 331 mm, o înălțime de 630 mm și o adâncime de 297 mm, cu o greutate netă de 53 kg.
Schneider Electric Altivar Process ATV630 - ATV630D75Y6 - convertizor de frecvență, 75 kW, 3f, 690 VAC, IP21, montabil pe perete date tehnice
Caracteristici principale
Familia de produse: Altivar Process ATV600
Tipul produsului: Variator de viteză
Domeniu de aplicare: Controlul proceselor și utilități
Model: ATV630
Versiune: Standard
Tensiune nominală de alimentare: 500...690 V (-15...+10%)
Curent nominal de ieșire: 83,0 A
Protecție: IP21 (versiune de bază), IP00 (conform IEC 61800-5-1 și IEC 60529), IP20 (cu kitul VW3A9706)
Puterea motorului
la 690 V, funcționare normală: 75 kW (100 CP)
la 690 V, funcționare intensivă: 55 kW (75 CP)
La 500 V, funcționare normală: 55 kW (75 CP)
La 500 V, funcționare intensă: 45 kW (60 CP)
Caracteristici electrice
Frecvența rețelei: 50...60 Hz (±5%)
Număr de faze de rețea: 3 faze
Curent de rețea:
- 690 V, funcționare normală: 87,7 A
- 690 V, serviciu intens: 68,5 A
- 500 V, funcționare normală: 82,7 A
- 500 V, serviciu intens: 71 A
Curent de ieșire continuu: 83 A (2,5 kHz, funcționare normală), 66 A (2,5 kHz, sarcină intensă)
Gama de frecvențe de ieșire: 0,1...500 Hz
Frecvență de comutare: 1...4,9 kHZ reglabilă (nominală: 2,5 kHZ)
Comunicare
Protocoale integrate: Ethernet, Modbus serial, Modbus TCP
Module de comunicare opționale: Profibus DP V1, PROFINET, DeviceNet, diverse versiuni de CANopen, BACnet MS/TP, Ethernet Powerlink
Intrări și ieșiri
Intrări digitale: 8 (DI7, DI8 configurabile ca intrări de impulsuri: 0...30 kHz, 24 V CC)
Intrări analogice: 3 (AI1, AI2, AI3 tensiune/curent configurabile)
Ieșiri analogice: 2 (tensiune/curent configurabile prin software)
Ieșiri releu: 3 (R1: releu indicator de defect, R2, R3: relee de secvență)
Funcții de siguranță
STO (oprire sigură a cuplului): SIL 3
Caracteristici mecanice
Metodă de montare: Montare pe perete
Răcire: Convecție forțată
Dimensiuni (L×H×A): 331 × 630 × 297 mm
Greutate netă: 53 kg
Condiții de mediu
Temperatură de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu reducere a puterii) Altitudine: ≤ 1000 m (fără reducere a puterii), 1000...4800 m (reducere a puterii de 1% la fiecare 100 m) Umiditate relativă: 5...95% (fără condens)
Protecție: Protecție termică a motorului, protecție împotriva defectării fazei, protecție împotriva supracurentului, supratensiunii și subtensiunii
