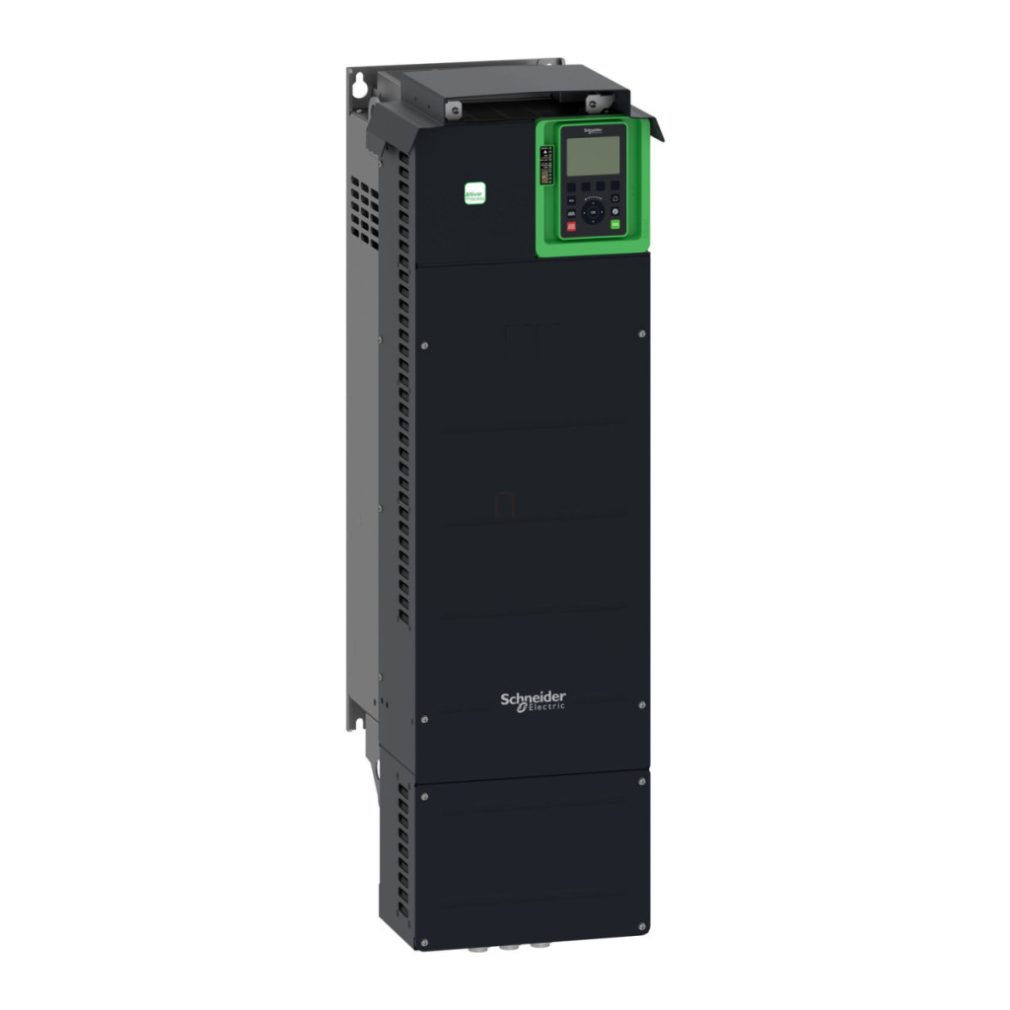

Convertorul de frecvență ATV630 din familia de produse Altivar Process ATV600 este un dispozitiv extrem de avansat de 90 kW, dezvoltat special pentru industria de procesare și aplicații utilitare. Convertizorul de frecvență ATV630D90N4 fabricat de Schneider Electric este soluția ideală pentru sarcini complexe de automatizare, în care controlul precis al motorului și fiabilitatea operațională ridicată sunt de o importanță capitală. Acest convertizor de frecvență cu montare pe perete, cu clasă de protecție IP21 (tip UL 1), poate fi alimentat de la o rețea trifazată de 380-480 V și este potrivit pentru controlul motoarelor asincrone și sincrone. Oferă o putere de 90 kW în modul de funcționare normală și 75 kW în modul de funcționare intensă, ceea ce corespunde la 125 și, respectiv, 100 cai putere. Curentul nominal de ieșire este de 173 A în modul normal și de 145 A în modul intens. Convertorul are o gamă largă de frecvențe de ieșire de 0,1-500 Hz, ceea ce îl face flexibil pentru utilizarea în aplicații cu cerințe de viteză diferite. Dispozitivul acceptă o serie de protocoale de comunicare încorporate, inclusiv Ethernet, Modbus TCP și conexiune serială Modbus, și poate fi extins opțional cu diverse module de comunicare industrială (Profibus DP, PROFINET, DeviceNet, CANopen și alte protocoale). Această capacitate de comunicare versatilă permite convertizorul de frecvență să fie integrat perfect în orice mediu industrial și sistem de control. Funcția de siguranță STO (Safe Torque Off) încorporată este certificată SIL 3, asigurând funcționarea în siguranță a echipamentului chiar și în aplicații critice. ATV630D90N4 poate fi configurat în diverse moduri prin intermediul porturilor I/O încorporate: are 8 intrări digitale, 3 intrări analogice, 2 ieșiri analogice și 3 ieșiri releu, permițând o integrare flexibilă a sistemului. Convertorul de frecvență este deosebit de potrivit pentru aplicații de control al pompelor și ventilatoarelor în servicii de construcții, prelucrarea alimentelor, minerit, petrol și gaze, precum și tratarea apei și a apelor uzate. O caracteristică cheie a dispozitivului este suportul pentru diverse profiluri de control al motorului: cuplu constant, mod cuplu optimizat, cuplu variabil pentru motoare standard și controlul motoarelor cu magneți permanenți și motoarelor sincrone cu reluctanță. Rampele de accelerare și decelerare liniare pot fi setate între 0,01 și 9999 secunde, iar frecvența de comutare poate varia între 2 și 8 kHz. Invertorul oferă protecție completă atât pentru motor, cât și pentru unitate, inclusiv protecție împotriva supraîncălzirii, supracurentului, scurtcircuitului, pierderii de fază și altor defecțiuni.
Schneider Electric Altivar Process ATV630 - ATV630D90N4 - convertizor de frecvență, 90 kW, 3f, 400 VAC, IP21, montabil pe perete date tehnice
Specificații de bază
Familia de produse: Altivar Process ATV600
Tipul produsului: Variator de viteză (convertizor de frecvență)
Aplicație: Industria de procesare și aplicații utilitare
Versiune: Versiune standard
Denumire scurtă a produsului: ATV630
Metodă de montare: Montare pe perete
Caracteristici electrice
Tensiune nominală de alimentare: 380...480 V (±10%)
Frecvența rețelei: 50...60 Hz (±5%)
Curent nominal de ieșire: 173,0 A
Putere motor: 90 kW (funcționare normală), 75 kW (funcționare intensă)
Putere motor hp: 125 hp (funcționare normală), 100 hp (serviciu intens) Curent de intrare: 156,2 A la 380 V (serviciu normal), 135,8 A la 480 V (serviciu normal), 134,3 A la 380 V (serviciu intens), 118,1 A la 480 V (serviciu intens)
Curent de ieșire continuu: 173 A la 2,5 kHz (serviciu normal), 145 A la 2,5 kHz (funcționare intensă)
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz
Frecvența de comutare: 2,5...8 kHz cu factor de reducere, reglabil de la 2 la 8 kHz
Frecvență nominală de comutare: 2,5 kHz
Curent tranzitoriu maxim: 190,3 A timp de 60 de secunde (sarcină normală), 217,5 A timp de 60 de secunde (funcționare intensă)
Tensiune maximă de ieșire: 480,0 V
Putere aparentă: 112,9 kVA la 480 V (funcționare normală), 98,2 kVA la 480 V (funcționare intensă)
Funcții de protecție
Grad de protecție IP: IP21 (conform IEC 61800-5-1 și IEC 60529)
Grad de protecție UL: UL tip 1 (conform UL 508C)
Filtru EMC încorporat: Până la 150 m, conform standardului IEC 61800-3 categoria C3
Tip de răcire: Convecție forțată
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Caracteristici de control și comunicare
Protocol port de comunicare: Ethernet, Modbus serial, Modbus TCP
Număr de intrări discrete: 8
Tip intrare discretă: DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC (≤ 30 V)
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Caracteristici fizice
Lățime: 290 mm
Înălțime: 922 mm
Adâncime: 323 mm
Greutate netă: 58,5 kg
Condiții de mediu
Temperatura ambiantă de funcționare: -15...50 °C (fără reducere), 50...60 °C (cu factor de reducere)
Altitudine de funcționare: ≤ 1000 m fără reducere, 1000...4800 m cu reducere de curent de 1% la fiecare 100 de metri
Poziție de funcționare: Verticală ±10 grade
Umiditate relativă: 5...95% fără condens (conform IEC 60068-2-3)
Nivel de zgomot: 62,4 dB (conform 86/188/CEE)
Certificate
Certificate de produs: ATEX INERIS, TÜV, DNV-GL, UL, ATEX zona 2/22, CSA
Marcaje: CE
Standarde: UL 508C, IEC 61800-3, IEC 61800-3 mediu 1 categorie C2, EN/IEC 61800-3 mediu 2 categorie C3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
