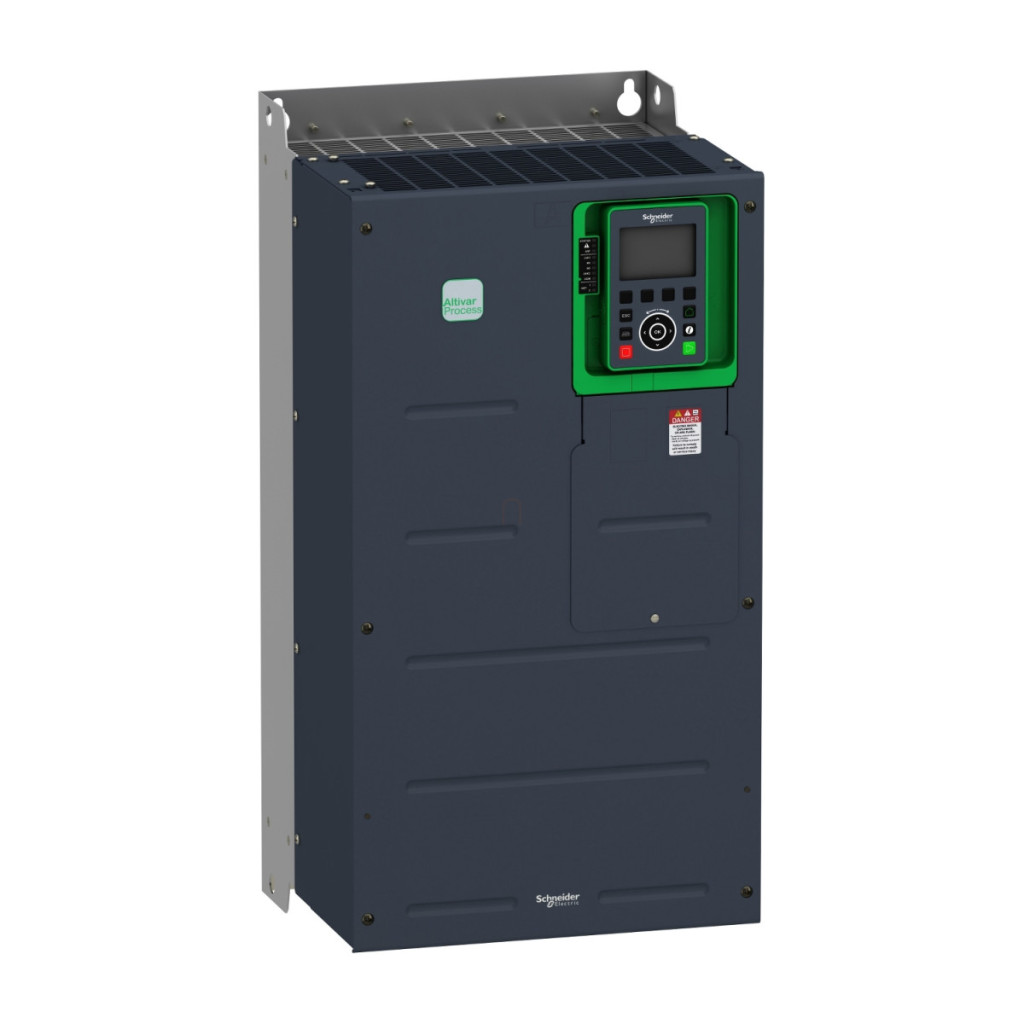

Altivar Process ATV630D90Y6 este un convertor de frecvență de ultimă generație și de înaltă performanță de la Schneider Electric, dezvoltat special pentru controlul proceselor industriale și aplicații utilitare. Acest dispozitiv de 90 kW (125 CP) poate fi operat dintr-o rețea trifazată între 500 și 690 V și oferă o soluție ideală pentru controlul precis al motoarelor asincrone și sincrone. Convertorul de frecvență ATV630D90Y6 are protecție de bază IP00, care poate fi actualizată la IP20 cu accesoriul VW3A9706, sau protecție IP21 disponibilă și în cazul montării pe perete. Dispozitivul este extrem de versatil, deoarece este capabil să controleze cuplul constant, cuplul optimizat și cuplul variabil pentru motoarele asincrone, sprijinind în același timp controlul motoarelor cu magneți permanenți și al motoarelor cu reluctanță pentru motoarele sincrone. Frecvența maximă de ieșire este de 500 Hz, ceea ce asigură o gamă largă de aplicații. ATV630D90Y6 oferă o gamă remarcabilă de opțiuni de comunicare: este dotat standard cu interfețe Modbus TCP, Modbus serial și Ethernet, iar o serie de protocoale suplimentare sunt acceptate ca opțiuni, cum ar fi Profibus DP V1, PROFINET, DeviceNet, CANopen, BACnet MS/TP și Ethernet Powerlink. Această flexibilitate permite integrarea perfectă a convertizorului de frecvență în aproape orice sistem de automatizare industrială. Dispozitivul oferă, de asemenea, caracteristici avansate de siguranță, cum ar fi STO (Safe Torque Off) certificat SIL3, care garantează o stare sigură fără cuplu. Capacitatea I/O este, de asemenea, impresionantă: sunt disponibile 8 intrări digitale (dintre care două pot fi configurate ca intrări de impulsuri), 3 intrări analogice, 2 ieșiri analogice și 3 ieșiri releu. Configurabilitatea software a intrărilor și ieșirilor asigură flexibilitate maximă pentru o gamă largă de aplicații. ATV630D90Y6 este o soluție deosebit de eficientă din punct de vedere energetic, dovadă fiind frecvența de comutare variabilă (1-4,9 kHz) și frecvența nominală de comutare de 2,5 kHz. Dispozitivul este capabil să compenseze alunecarea motorului, ajustându-se automat la sarcină. În aplicațiile de încălzire, ventilație și climatizare (HVAC), controlerul PID încorporat este avantajos, deoarece permite controlul direct al variabilelor de proces, cum ar fi presiunea sau debitul, fără un controler extern. În ceea ce privește performanța, ATV630D90Y6 poate funcționa în două moduri: sub sarcină normală, furnizează 90 kW (125 CP) la 690 V cu un curent nominal de ieșire de 108 A, în timp ce sub sarcină mare, furnizează 75 kW (100 CP) la 690 V cu un curent de ieșire de 83 A. Dispozitivul poate gestiona și suprasarcini pe termen scurt: în modul normal, poate furniza 1,1 ori In timp de 60 de secunde, iar în modul greu, poate furniza 1,5 ori In timp de 60 de secunde. Filtrul EMC încorporat asigură conformitatea cu IEC 61800-3 C3 pentru cabluri de până la 25 de metri.
Schneider Electric Altivar Process ATV630 - ATV630D90Y6 - date tehnice convertor de frecvență
Caracteristici generale
Familia de produse: Altivar Process ATV600
Tipul produsului: ATV630
Aplicație: Controlul proceselor industriale și utilități
Versiune: Versiune standard
Metodă de montare: Montare pe perete
Caracteristici electrice
Tensiune de alimentare: 500...690 V (-15%...+10%)
Frecvența rețelei: 50...60 Hz (±5%)
Curent nominal de ieșire: 108,0 A
Puterea motorului: 75 kW la 500 V (sarcină normală), 55 kW la 500 V (sarcină mare), 90 kW la 690 V (sarcină normală), 75 kW la 690 V (sarcină mare)
Puterea motorului în CP:100 CP la 500 V sub sarcină normală, 75 CP la 500 V sub sarcină grea, 125 CP la 690 V sarcină normală, 100 CP la 690 V sarcină mare
Curent de alimentare: 108,3 A la 500 V (sarcină normală), 99,4 A la 690 V (sarcină normală), 82,7 A la 500 V (sarcină mare), 87,7 A la 690 V (sarcină mare)
Curent de ieșire continuu: 83 A la 2,5 kHz sub sarcină mare, 108 A la 2,5 kHz sub sarcină normală
Gama de frecvențe de ieșire: 0,1…500 Hz
Funcții de protecție și caracteristici de siguranță
Protecție IP: IP00, IP20 (cu kit VW3A9706), IP21 (montat pe perete)
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Funcții de protecție: Protecție termică a motorului, Defecțiune fază motor, Protecție termică unitate, Supraîncălzire, Supracurent, Supra tensiune ieșire, Protecție scurtcircuit, Supra tensiune bus DC, Supra tensiune și subtensiune rețea, defect de fază la rețea, viteză excesivă
Opțiuni de comunicare
Protocoale de comunicare încorporate: Modbus TCP, Modbus serial, Ethernet
Module de comunicare opționale: Profibus DP V1, PROFINET, DeviceNet, CANopen, BACnet MS/TP, Ethernet Powerlink
Capacitate I/O
Număr de intrări digitale: 8 (DI7, DI8 pot fi programate și ca intrări de impulsuri: 0…30 kHz, 24 V CC)
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Caracteristici fizice
Tip de răcire: Convecție forțată
Lățime: 331 mm
Înălțime: 630 mm
Adâncime: 297 mm
Greutate: 53 kg
Condiții de mediu
Temperatură de funcționare: -15…50 °C (fără reducere), 50…60 °C (cu factor de reducere) Altitudine de funcționare: <= 1000 m fără reducere, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 m
Umiditate relativă: 5…95 % fără condens
Standarde: UL 508C, IEC 61800-3, EN/IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
