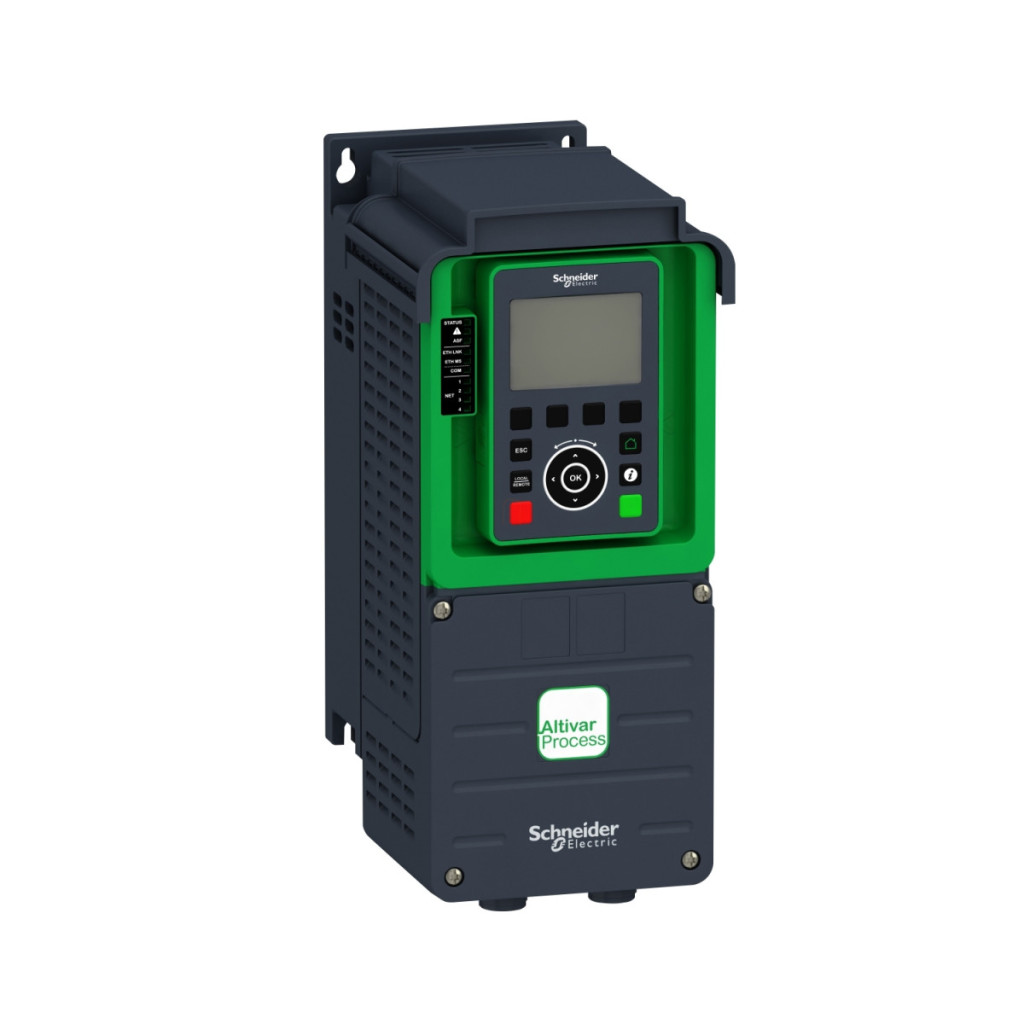

Convertorul de frecvență ATV630U15M3 din seria Altivar Process ATV600 de la Schneider Electric este una dintre cele mai avansate soluții tehnologice de acționare, dezvoltată special pentru aplicații industriale. Acest dispozitiv de 1,5 kW este alegerea ideală pentru controlul motoarelor asincrone și sincrone, iar designul său compact îl face ușor de integrat într-o varietate de medii industriale. Convertorul de frecvență ATV630U15M3 funcționează cu o tensiune de alimentare trifazată de 200-240 V și are protecție IP21, care este, de asemenea, conformă cu clasificarea UL tip 1 conform UL 508C. Designul său montabil pe perete și dimensiunile de 144 x 350 x 203 mm permit o instalare flexibilă, în timp ce sistemul de răcire cu aer forțat asigură o funcționare fiabilă chiar și în condiții de utilizare intensivă. Dispozitivul de 4,3 kg are o temperatură de funcționare cuprinsă între -15 °C și 50 °C fără reducerea puterii, în timp ce poate fi utilizat cu reducerea puterii între 50 °C și 60 °C. Intervalul de frecvență de ieșire al convertizorului de frecvență este reglabil între 0,1 și 500 Hz, ceea ce oferă o gamă extrem de largă de aplicații. În modul normal, acesta oferă un curent nominal de ieșire de 8,0 A, iar în modul de funcționare intensă, 4,6 A. Frecvența nominală de comutare de 4 kHz poate fi reglată între 2-12 kHz, permițând un compromis optim între zgomotul motorului și pierderea de căldură. Dispozitivul acceptă mai multe profiluri de control al motorului, inclusiv moduri de cuplu constant, cuplu optimizat și cuplu variabil pentru motoare asincrone, precum și controlul motoarelor cu magneți permanenți și motoarelor sincrone cu reluctanță. Rampele de accelerare și decelerare liniare pot fi setate individual între 0,01 și 9999 secunde. Opțiunile sale de comunicare sunt remarcabile: pe lângă protocoalele seriale Modbus, Ethernet și Modbus TCP încorporate, poate fi extins cu o serie de module de comunicare opționale, precum Profibus DP V1, PROFINET, DeviceNet, CANopen și BACnet MS/TP. Această versatilitate permite integrarea dispozitivului în aproape orice sistem de automatizare industrială. Conectorii RJ45 asigură conectivitate Ethernet/Modbus TCP și Modbus serial, în timp ce comunicarea half-duplex și full-duplex și negocierea automată sporesc și mai mult flexibilitatea. Convertorul de frecvență are 8 intrări digitale, dintre care DI7 și DI8 pot fi configurate și ca intrări de impulsuri în intervalul 0-30 kHz. Cele 3 intrări analogice pot fi configurate în software pentru modul de tensiune (0-10 V CC) sau curent (0-20 mA), iar intrarea AI2 acceptă și intervalul -10...10 V CC. Cele 2 ieșiri analogice pot fi configurate și pentru modul tensiune sau curent. Dispozitivul are, de asemenea, 3 ieșiri releu, inclusiv un releu indicator de defect și două relee de secvență. Curentul de comutare poate atinge 3 A la 250 V CA sau 30 V CC cu o sarcină rezistivă. ATV630U15M3 are o serie de funcții de protecție, inclusiv protecție termică a motorului și a unității de acționare, protecție împotriva defectării fazei motorului, protecție împotriva supracurentului, supratensiunii și subtensiunii și o funcție Safe Torque Off (STO) de nivel SIL 3. Aceasta din urmă este deosebit de importantă în aplicațiile de siguranță a mașinilor, unde prevenirea pornirii neașteptate este o cerință esențială. Dispozitivul poate fi utilizat într-o gamă largă de aplicații, inclusiv sisteme HVAC, procesarea alimentelor și băuturilor, minerit, petrol și gaze, precum și tratarea apei și a apelor uzate. Aplicațiile specifice includ controlul compresoarelor, pompelor, ventilatoarelor, mixerelor și benzilor transportoare. Opțiunile multiple de montare – IP21 simplu, IP20 alăturat sau IP20 simplu – oferă flexibilitate suplimentară pentru instalare.
Schneider Electric Altivar Process ATV630 - Date tehnice ATV630U15M3
Specificații generale
Familia de produse: Altivar Process ATV600
Tip: ATV630
Aplicație: Controlul proceselor și utilități
Tipul produsului: Convertizor de frecvență
Versiune: Versiune standard
Metodă de montare: Montare pe perete
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V (-15%...+10%)
Frecvența rețelei: 50...60 Hz (±5%)
Puterea motorului: 1,5 kW (mod normal), 0,75 kW (mod intens)
Puterea motorului în CP: 2 CP (mod normal), 1 CP (mod intens)
Curent nominal de ieșire: 8,0 A
Curent de linie: 5,9 A la 200 V, 5 A la 240 V (mod normal)
Curent de ieșire continuu: 8 A la 4 kHz (mod normal), 4,6 A la 4 kHz (mod intens)
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz
Frecvență de comutare: 2...12 kHz reglabilă, 4 kHz nominală
Opțiuni de comunicare
Protocol port de comunicare: Modbus serial, Ethernet, Modbus TCP
Interfață fizică: Ethernet, RS 485 cu 2 fire
Viteză de transmisie: 10, 100 Mbits; 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Caracteristici de protecție
Grad de protecție IP: IP21
Grad de protecție: UL tip 1 în conformitate cu standardul UL 508C
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Intrări/ieșiri
Număr de intrări digitale: 8
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Profiluri de control al motorului
Profil de control al motorului asincron: Standard cuplu constant, Mod cuplu optimizat, Cuplu variabil standard
Profiluri de control al motorului sincron: Motor cu magnet permanent, Motor sincron cu reluctanță
Caracteristici mecanice
Dimensiuni (L x l x H): 144 x 350 x 203 mm
Tip de răcire: Flux de aer forțat
Temperatură de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu reducere a puterii)
Umiditate relativă: 5...95% fără condensare
Altitudine de funcționare: <= 1000 m fără reducerea sarcinii, 1000...4800 m cu reducerea curentului cu 1% la fiecare 100 m
Poziție de funcționare: Verticală ±10 grade
