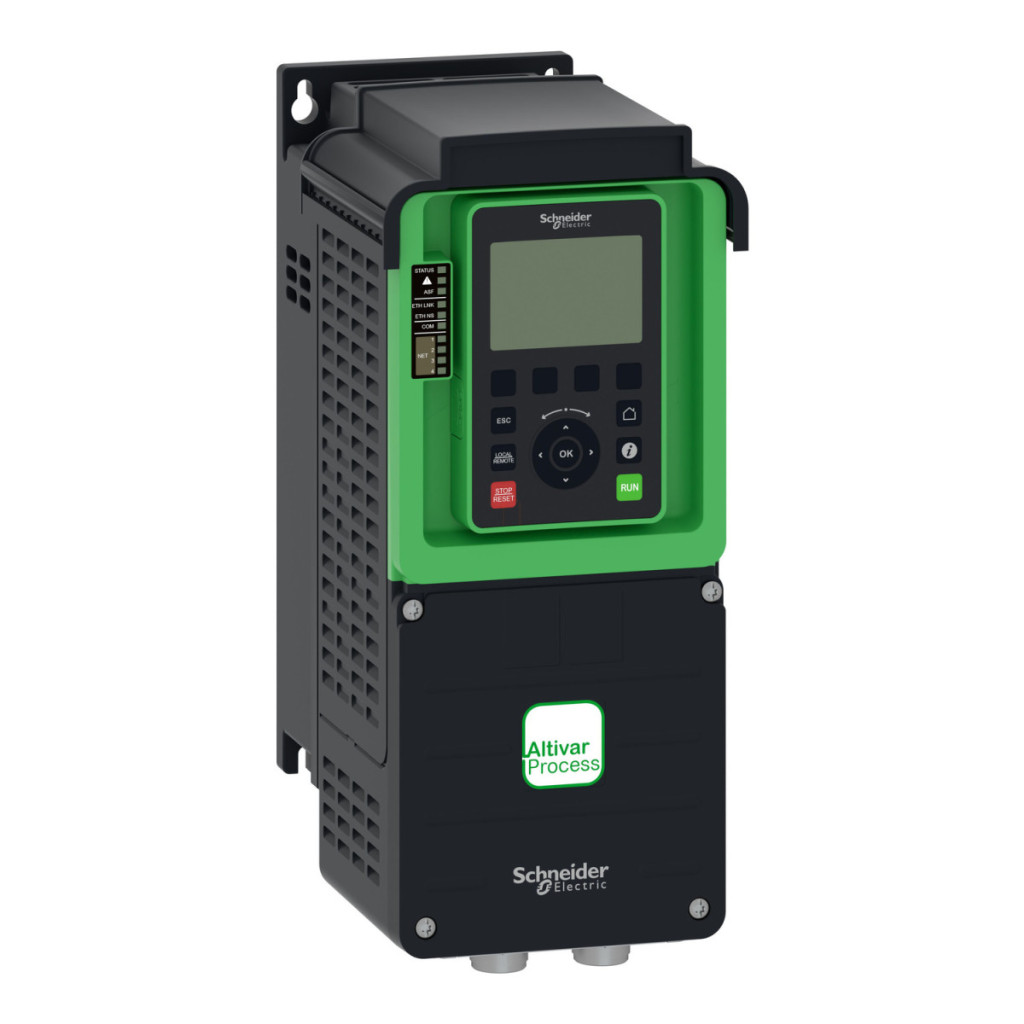

Convertorul de frecvență Schneider Electric Altivar Process ATV600 seria ATV630U15N4 oferă o soluție excelentă pentru controlul proceselor și aplicații utilitare. Acest dispozitiv în versiune standard are o putere nominală de 1,5 kW (funcționare normală) sau 0,75 kW (funcționare intensă), ceea ce corespunde unei puteri a motorului de 2 CP și, respectiv, 1 CP. Convertorul de frecvență, care funcționează cu o sursă de alimentare trifazată de 380-480 V, are protecție IP21, care este conformă cu UL Tip 1. Dispozitivul poate fi montat pe perete și acceptă o serie de protocoale de comunicare, inclusiv Modbus TCP, Ethernet și comunicație serială Modbus. Puteți extinde și mai mult opțiunile flexibile de comunicare cu diverse module opționale, cum ar fi Profibus DP V1, PROFINET, DeviceNet, CANopen, BACnet MS/TP sau Ethernet Powerlink. Modelul ATV630U15N4 este potrivit pentru controlul motoarelor asincrone și sincrone. Convertorul de frecvență oferă o serie de caracteristici avansate, cum ar fi rampe de accelerare și decelerare reglabile liniar (0,01-9999 s), compensarea alunecării motorului și o frecvență de comutare reglabilă între 2 și 12 kHz. Dispozitivul are 8 intrări digitale, 3 intrări analogice, 2 ieșiri analogice și 3 ieșiri releu. Intrările digitale pot fi utilizate în diferite moduri logice (sursă/rezervor) împreună cu ieșirile PLC. Ca caracteristică de siguranță, dispune de Safe Torque Off (STO) de nivel SIL 3.Convertorul de frecvență Schneider Electric ATV630U15N4 este echipat cu numeroase funcții de protecție, inclusiv protecție termică a motorului și a acționării, protecție împotriva defectării fazei motorului, protecție împotriva scurtcircuitelor, protecție împotriva supratensiunii și multe altele. Dispozitivul are o temperatură de funcționare cuprinsă între -15 °C și 50 °C (fără reducerea puterii) și poate fi utilizat la altitudini de până la 4800 m deasupra nivelului mării (cu reducerea puterii). Fiabilitatea sa ridicată este confirmată de certificările CE, ATEX, DNV-GL, UL, CSA și TÜV.
Schneider Electric Altivar Process ATV630 - ATV630U15N4 - date tehnice convertor de frecvență
Caracteristici generale
Familia de produse: Altivar Process ATV600
Tipul produsului: Convertor de frecvență
Versiune: Versiune standard
Domeniu de aplicare: Controlul proceselor și utilități
Denumire scurtă a produsului: ATV630
Metodă de montare: Montare pe perete
Caracteristici electrice
Tensiune nominală de alimentare: 380...480 V (-15...10%)
Toleranță simetrică a tensiunii de alimentare: 10%
Toleranță simetrică a frecvenței de alimentare: 5%
Curent nominal de ieșire: 4,0 A
Protecție: IP21 (conform standardelor IEC 61800-5-1, IEC 60529)
Frecvența rețelei: 50...60 Hz (±5%)
Puterea motorului: 1,5 kW (sarcină normală), 0,75 kW (sarcină mare)
Puterea motorului în CP: 2 CP (sarcină normală), 1 CP (sarcină mare)
Curent de alimentare: 3 A la 380 V (sarcină normală), 2,6 A la 480 V (sarcină normală), 1,7 A la 380 V (sarcină grea), 1,5 A la 480 V (sarcină grea)
Curent de ieșire continuu: 4 A la 4 kHz pentru sarcină normală, 2,2 A la 4 kHz pentru sarcină mare
Frecvența de ieșire a convertorului de frecvență: 0,1...500 Hz
Comunicare
Porturi de comunicare: Modbus TCP, Ethernet, Modbus serial
Interfață fizică: Ethernet, RS485 cu 2 fire
Mod de acces: Slave Modbus TCP
Viteză de transmisie: 10, 100 Mbit/s (Ethernet); 4800, 9600, 19200, 38,4 kbit/s (Modbus serial)
Format date: 8 biți, paritate impară, pară sau fără paritate, configurabilă
Intrări și ieșiri
Număr de intrări digitale: 8
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Funcții de siguranță
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Caracteristici fizice
Lățime: 144 mm
Înălțime: 350 mm
Adâncime: 203 mm
Condiții de mediu
Interval de temperatură de funcționare: -15...50 °C (fără reducere), 50...60 °C (cu reducere) Altitudine de funcționare: ≤ 1000 m fără reducere, 1000...4800 m cu reducere de 1% la fiecare 100 m
Poziție de funcționare: verticală ±10 grade
Umiditate relativă: 5...95% fără condens (conform IEC 60068-2-3)
