Seria Schneider Electric Altivar Process ATV630 oferă o soluție inovatoare de înaltă calitate în domeniul motoarelor controlate de convertizoare de frecvență. Dispozitivul ATV630U22N4 a fost dezvoltat special pentru aplicații de control al proceselor și utilități, unde controlul precis al motorului, fiabilitatea și eficiența sunt cerințe esențiale. Acest convertizor de frecvență montabil pe perete, cu clasă de protecție IP21 și certificat UL Tip 1, este potrivit pentru controlul motoarelor asincrone și sincrone cu o putere nominală de 2,2 kW (sarcină normală) sau 1,5 kW (sarcină grea). Dispozitivul funcționează cu o tensiune de alimentare trifazată de 380-480 V și acceptă o serie de protocoale de comunicare, inclusiv Modbus TCP, Modbus serial și Ethernet. Curentul nominal de ieșire este de 5,6 A, ceea ce asigură o putere adecvată chiar și pentru motoarele de 3 CP sub sarcină normală. ATV630U22N4 oferă opțiuni de control versatile atât pentru motoarele asincrone, cât și pentru cele sincrone. Pentru motoarele asincrone, oferă profiluri standard de cuplu constant, mod de cuplu optimizat și cuplu variabil, în timp ce pentru motoarele sincrone, este potrivit pentru controlul motoarelor cu magneți permanenți și al motoarelor sincrone cu reluctanță. Convertorul de frecvență funcționează în intervalul de frecvență de ieșire de 0,1-500 Hz și are o frecvență de comutare reglabilă între 2-12 kHz, permițând optimizarea acestuia pentru diferite aplicații. Dispozitivul are capacități I/O bogate: 8 intrări discrete (inclusiv 2 intrări de impulsuri), 3 intrări analogice (tensiune/curent), 2 ieșiri analogice și 3 ieșiri releu. Intrările digitale pot fi configurate pentru ieșiri PLC cu tranzistor sursă (PNP) sau sink (NPN), oferind o integrare flexibilă cu sistemele de automatizare existente. Funcțiile de siguranță sunt asigurate de funcția de siguranță Safe Torque Off (STO) SIL 3, care este conformă cu standardul IEC 61508. ATV630U22N4 are o serie de funcții de protecție, cum ar fi protecția termică a motorului, protecția împotriva pierderii de fază, protecția împotriva supracurentului, protecția împotriva supratensiunii busului DC, protecția împotriva întreruperii fazei de ieșire și multe altele. Dispozitivul acceptă diferite tipuri de montare: IP21 individual, IP20 side-by-side și IP20 individual, iar intervalul său de temperatură de funcționare este de la -15 °C la 50 °C fără reducerea puterii (între 50 și 60 °C, este necesară reducerea puterii). Convertizorul de viteză variabilă poate fi, de asemenea, extins cu opțiuni suplimentare utile, cu diverse module de comunicare, cum ar fi Profibus DP V1, PROFINET, DeviceNet și alte protocoale compatibile. ATV630U22N4 este alegerea ideală pentru aplicații HVAC, prelucrarea alimentelor, minerit, petrol și gaze, apă și ape uzate, unde controlul fiabil și eficient al motorului este esențial.

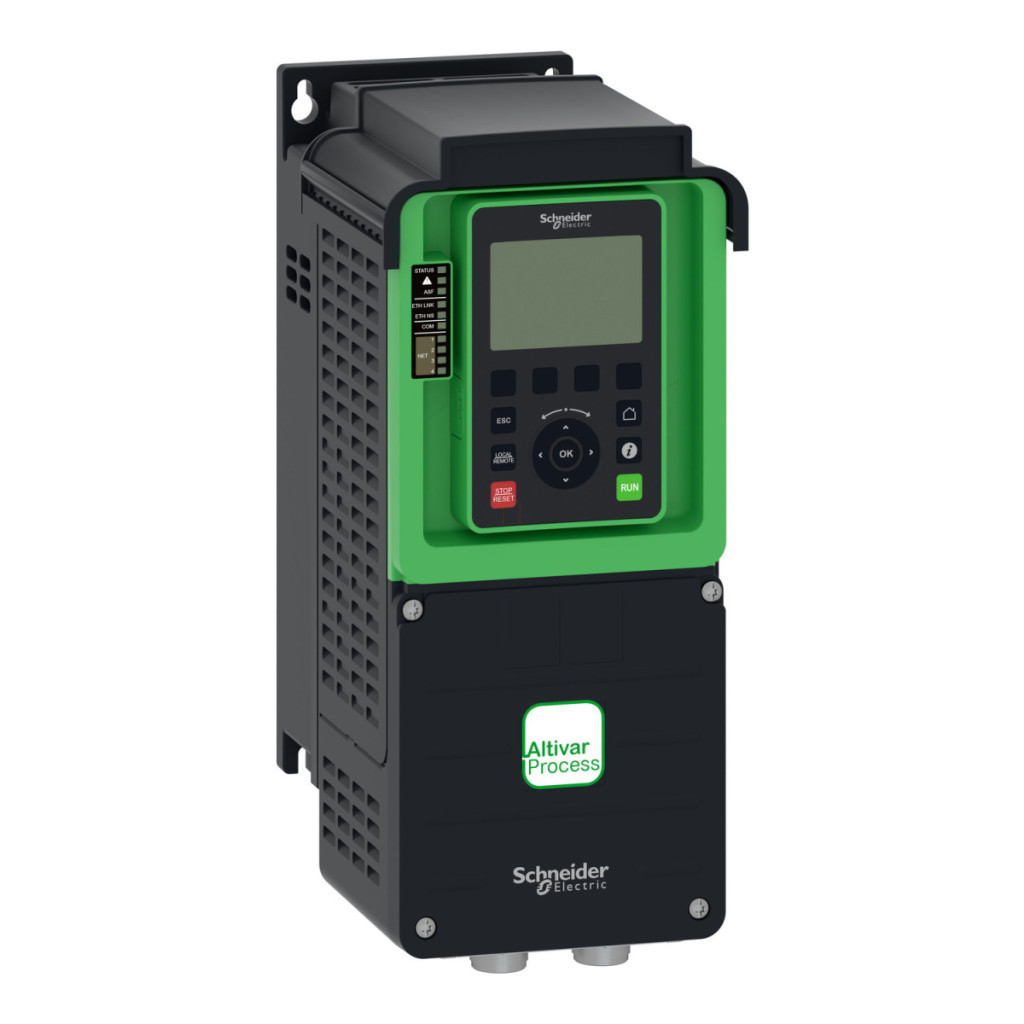

Schneider Electric Altivar Process ATV630 - ATV630U22N4 - convertizor de frecvență, 2,2 kW, 3f, 400 VAC, IP21, montabil pe perete date tehnice
Date generale
Familia de produse: Altivar Process ATV600
Aplicație specifică produsului: Sisteme de control al proceselor și utilități
Tipul produsului: Convertizor de frecvență
Design: Versiune standard
Denumire scurtă a dispozitivului: ATV630
Metodă de montare: Montare pe perete
Caracteristici de comunicare
Protocoale de comunicare: Modbus TCP, Modbus serial, Ethernet
Interfață fizică: Ethernet, RS 485 cu 2 fire
Viteză de transmisie: 10, 100 Mbits; 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Caracteristici electrice
Tensiune nominală de alimentare: 380...480 V - 15...10%
Număr de faze de alimentare: 3 faze
Frecvență de alimentare: 50...60 Hz - 5...5 %
Puterea motorului kW: 2,2 kW (sarcină normală), 1,5 kW (sarcină mare)
Puterea motorului HP: 3 CP (sarcină normală), 2 CP (sarcină mare)
Curent de linie: 4,3 A la 380 V (sarcină normală), 3,8 A la 480 V (sarcină normală), 3,1 A la 380 V (sarcină mare), 2,9 A la 480 V (sarcină mare)
Curent nominal de ieșire: 5,6 A
Curent continuu de ieșire: 5,6 A la 4 kHz sub sarcină normală, 4 A la 4 kHz sub sarcină mare
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz
Frecvență de comutare: 2...12 kHz reglabilă, 4...12 kHz cu factor de reducere
Frecvență nominală de comutare: 4 kHz
Curent maxim de intrare: 4,3 A
Tensiune maximă de ieșire: 480,0 V
Putere aparentă: 3,2 kVA la 480 V (sarcină normală), 2,4 kVA la 480 V (sarcină mare)
Caracteristici de protecție
Grad de protecție IP: IP21 conform IEC 61800-5-1 și IEC 60529
Nivel de protecție: UL tip 1 conform UL 508C
Funcție de siguranță: STO (oprire sigură a cuplului) SIL 3
Tip de protecție: Protecție termică a motorului, defect de fază a motorului, supraîncălzire a acționării, protecție la supracurent de ieșire, supraîncărcare bus DC, subîncărcare rețea, viteză excesivă, defect circuit de control
Caracteristici de mediu
Metodă de răcire: Convecție forțată
Nivel de zgomot: 54,5 dB conform 86/188/CEE
Grad de poluare: 2 conform IEC 61800-5-1
Rezistență la vibrații: 1,5 mm vârf-vârf (f= 2...13 Hz) conform IEC 60068-2-6, 1 gn (f= 13...200 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Umiditate relativă: 5...95 % fără condensare conform IEC 60068-2-3
Temperatura ambiantă de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii)
Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1 % la fiecare 100 m
Caracteristici fizice
Lățime: 144 mm
Înălțime: 350 mm
Adâncime: 203 mm
Greutate netă: 4,5 kg
