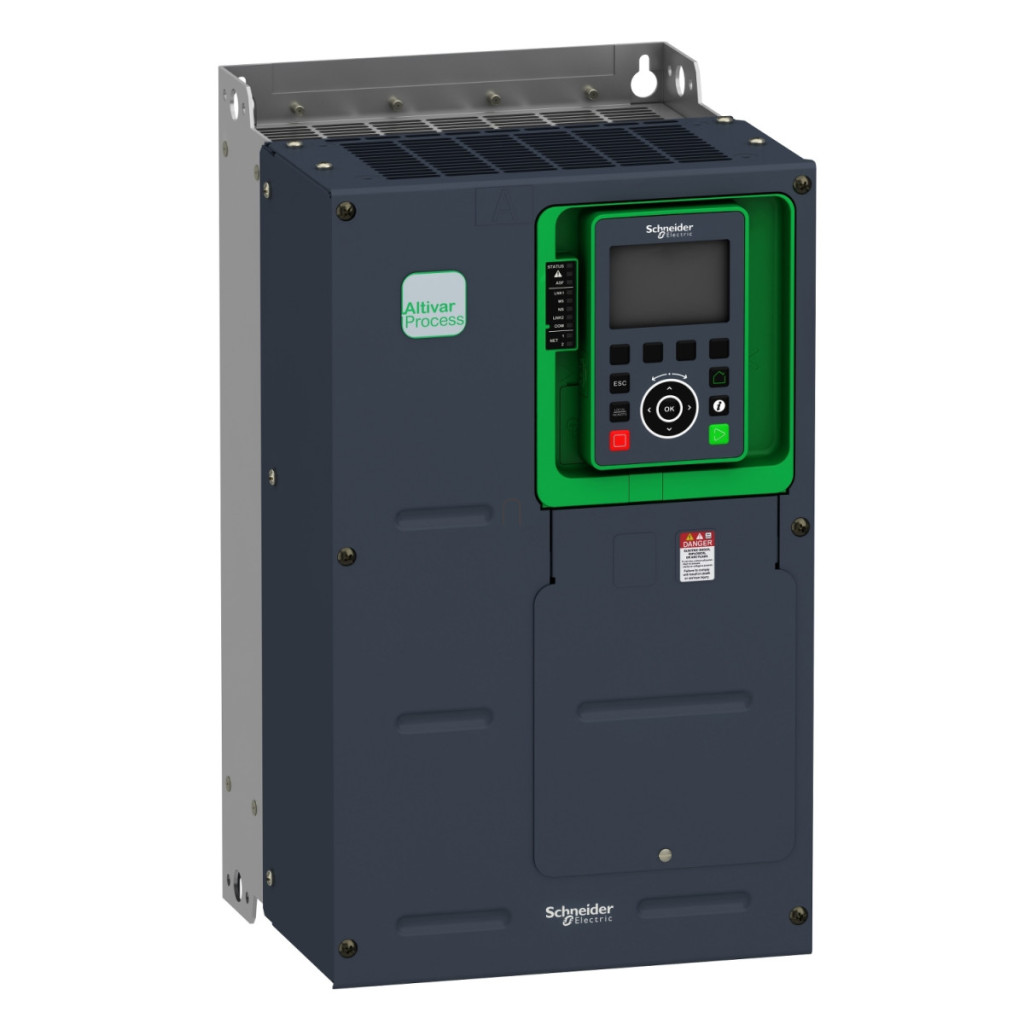

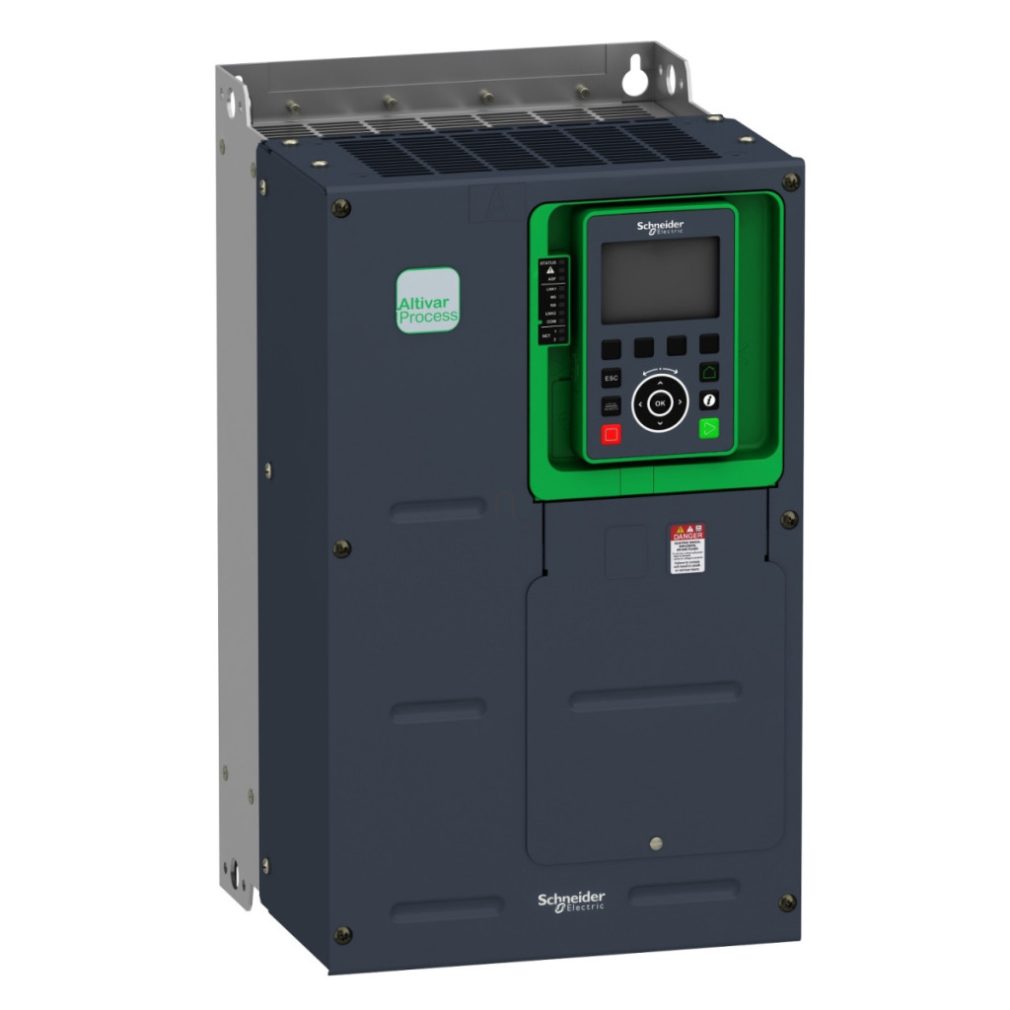

Cea mai recentă adăugire la seria Altivar Process ATV600, convertorul de frecvență ATV630U22Y6 este soluția Schneider Electric pentru aplicații industriale complexe, oferind performanțe și flexibilitate excepționale pentru controlul proceselor și aplicații utilitare. Acest dispozitiv de 2,2 kW (3 CP) 500-690 V combină fiabilitatea ridicată cu capacități avansate de comunicare, fiind alegerea ideală pentru mediile industriale moderne. Convertizorul de frecvență ATV630U22Y6 are caracteristici de control excelente atât pentru motoarele asincrone, cât și pentru cele sincrone. Dispozitivul acceptă diverse profiluri de control al motorului, inclusiv moduri de cuplu constant, cuplu optimizat și cuplu variabil pentru motoare asincrone, precum și motoare cu magneți permanenți și motoare sincrone cu reluctanță pentru aplicații sincrone. Frecvența maximă de ieșire este de 500 Hz, ceea ce oferă o flexibilitate excepțională într-o gamă largă de aplicații. Funcția de siguranță STO (Safe Torque Off) încorporată oferă protecție de nivel SIL 3, esențială pentru aplicații cu cerințe critice de siguranță. În ceea ce privește comunicarea, convertorul de frecvență ATV630U22Y6 oferă posibilități impresionante. Acesta acceptă protocoalele Ethernet, Modbus serial și Modbus TCP ca standard, dar sunt disponibile și o serie de module de comunicare opționale, precum Profibus DP V1, PROFINET, DeviceNet, CANopen și Ethernet Powerlink. Această versatilitate permite integrarea perfectă a dispozitivului în diverse rețele industriale și sisteme de automatizare. Viteza de comunicare poate fi setată între 10/100 Mbps (Ethernet) și 4800-38400 bps (linii seriale), permițându-i să se adapteze la diferite infrastructuri de rețea. ATV630U22Y6 are capacități impresionante de intrare/ieșire: 8 intrări digitale (dintre care două pot fi configurate ca intrări de impulsuri), 3 intrări analogice (configurabile pentru semnale de tensiune și curent), 2 ieșiri analogice și 3 ieșiri releu. Ieșirile releu includ un releu de defect (R1) și două relee de secvență (R2, R3), fiecare oferind 100.000 de cicluri de comutare. Intrările analogice au o rezoluție de 12 biți, iar ieșirile analogice au o rezoluție de 10 biți, permițând un control precis. Dispozitivul oferă, de asemenea, o sursă de alimentare internă de 24 V pentru intrările digitale și potențiometrul de referință. Convertorul de frecvență are numeroase funcții de protecție, inclusiv protecție termică pentru motor și acționare, protecție împotriva defectării de fază, protecție împotriva supracurentului, protecție împotriva supratensiunii și subtensiunii și protecție împotriva defectării la pământ. Protecția IP21 este furnizată ca standard, în timp ce IP20 poate fi obținută utilizând kitul corespunzător. Dispozitivul poate funcționa cu răcire naturală sau forțată, în funcție de temperatura ambiantă și de tipul de montare. Intervalul normal de temperatură de funcționare este între -15 °C și +50 °C, iar acesta poate funcționa cu performanțe reduse între 50 °C și 60 °C.
Schneider Electric Altivar Process ATV630 - ATV630U22Y6 - date tehnice convertizor de frecvență
Specificații generale
Familia de produse: Altivar Process ATV600
Tipul produsului: Convertizor de frecvență
Aplicație: Controlul proceselor și aplicații utilitare
Versiune: Design standard
Denumire scurtă a produsului: ATV630
Metodă de montare: Montare pe perete
Caracteristici electrice
Tensiune nominală de alimentare: 500...690 V -15...10%
Frecvența rețelei: 50...60 Hz -5...5%
Curent nominal de ieșire: 3,1 A
Puterea motorului: 2,2 kW la 690 V (sarcină normală), 1,5 kW la 690 V (sarcină mare)
Puterea motorului în cai putere: 3 CP la 690 V (sarcină normală), 2 CP la 690 V (sarcină grea)
Curent de intrare: 3,6 A la 690 V (sarcină normală), 2,6 A la 690 V (sarcină grea)
Curent de ieșire continuu: 3,1 A la 4 kHz pentru sarcină normală, 2,4 A la 4 kHz pentru sarcină mare
Frecvența de ieșire a convertorului de frecvență: 0,1...500 Hz
Tensiune maximă de ieșire: 690,0 V
Putere aparentă: 4,3 kVA la 690 V (sarcină normală), 3,1 kVA la 690 V (sarcină mare)
Capacitate I/O
Număr de intrări digitale: 8
Tip intrare digitală: DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC
Număr de intrări analogice: 3
Tip intrare analogică: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC, impedanță: 31,5 kOhm, rezoluție 12 biți
Număr de ieșiri analogice: 2
Tip ieșire analogică: Tensiune configurabilă prin software AQ1, AQ2: 0...10 V CC impedanță 470 Ohm, rezoluție 10 biți
Număr de ieșiri releu: 3
Tip ieșire releu: Logică releu configurabilă R1: releu de defect NO/NC durată de viață electrică 100.000 de cicluri
Opțiuni de comunicare
Protocol port de comunicare: Ethernet, Modbus serial, Modbus TCP
Interfață fizică: Ethernet, RS 485 cu 2 fire
Viteză de transmisie: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 kbps
Funcții de protecție
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Tipuri de protecție: Protecție termică: motor, Oprire cuplu de siguranță: motor, Defecțiune fază motor: motor, Protecție termică: acționare, Supra tensiune bus DC, Supra tensiune rețea, Sub tensiune rețea, Defecțiune fază rețea
Protecție IP: IP21 (standard), IP00 (conform IEC 61800-5-1 și IEC 60529), IP20 (cu kit VW3A9705)
Caracteristici mecanice
Tip de răcire: Convecție forțată
Dimensiuni (lățime × înălțime × adâncime): 246 mm × 420 mm × 242 mm
Greutate netă: 22 kg
Poziție de montare: Verticală +/- 10 grade
