Convertorul de frecvență ATV630U40M3, parte a seriei Altivar Process ATV600, este un convertor de frecvență de înaltă calitate de la Schneider Electric, dezvoltat special pentru controlul proceselor industriale și aplicații utilitare. Acest dispozitiv de 4 kW este ideal pentru sisteme de motoare asincrone și sincrone pe o rețea trifazată de 200-240 V. Convertorul de frecvență ATV630U40M3 acceptă o serie de protocoale de comunicare încorporate, inclusiv conexiuni seriale Modbus TCP, Ethernet și Modbus, ceea ce îl face extrem de flexibil pentru utilizarea în medii industriale moderne. Datorită protecției IP21, este rezistent la praf și picături de apă, astfel încât funcționează în mod fiabil chiar și în medii industriale mai puțin protejate. De asemenea, are certificarea UL tip 1 conform standardului UL 508C, ceea ce confirmă și mai mult calitatea înaltă și funcționarea sigură a produsului. Dispozitivul are parametri tehnici excelenți: curent nominal de ieșire de 18,7 A (în modul normal), gamă de frecvență de la 0,1 la 500 Hz, frecvență nominală de comutare de 4 kHz. Flexibilitatea sa remarcabilă este demonstrată și de faptul că oferă două profiluri de sarcină: 4 kW / 5 CP în modul normal și 3 kW / 4 CP în modul de sarcină ridicată. Dispozitivul consumă 15,1 A la 200 V pe partea de intrare în modul normal, oferind în același timp un curent continuu de 18,7 A pe partea de ieșire la o frecvență de comutare de 4 kHz. Această performanță excelentă asigură faptul că convertorul de frecvență poate fi utilizat în mod eficient într-o gamă largă de aplicații. Nici siguranța nu este neglijată: ATV630U40M3 are o funcție STO (Safe Torque Off) care asigură un nivel de integritate a siguranței SIL 3. Dispozitivul este echipat cu numeroase funcții de protecție, cum ar fi protecția împotriva supraîncălzirii motorului și a unității de acționare, monitorizarea defectării de fază, protecția împotriva supracurentului, protecția împotriva scurtcircuitelor și multe altele. Aceste funcții de protecție asigură funcționarea durabilă și fiabilă a convertizorului de frecvență și a motorului conectat. Convertorul de frecvență poate fi montat pe perete și are dimensiuni compacte: 144 mm lățime, 350 mm înălțime și 203 mm adâncime, cântărind doar 4,6 kg. În ceea ce privește parametrii de mediu, acesta poate funcționa între -15 °C și 50 °C fără reducerea puterii și între 50 °C și 60 °C cu reducerea puterii. Poate fi utilizat la altitudini de până la 1000 m fără reducerea puterii și între 1000 și 4800 m cu o reducere a puterii de 1% la fiecare 100 de metri. Datorită sistemului său de răcire cu convecție forțată, dispozitivul disipă eficient căldura generată, asigurând o durată lungă de viață. Convertorul de frecvență ATV630U40M3 este potrivit pentru o gamă largă de aplicații, inclusiv servicii de construcții, industria alimentară, minerit, industria petrolieră și gazieră, precum și tratarea apei și a apelor uzate.

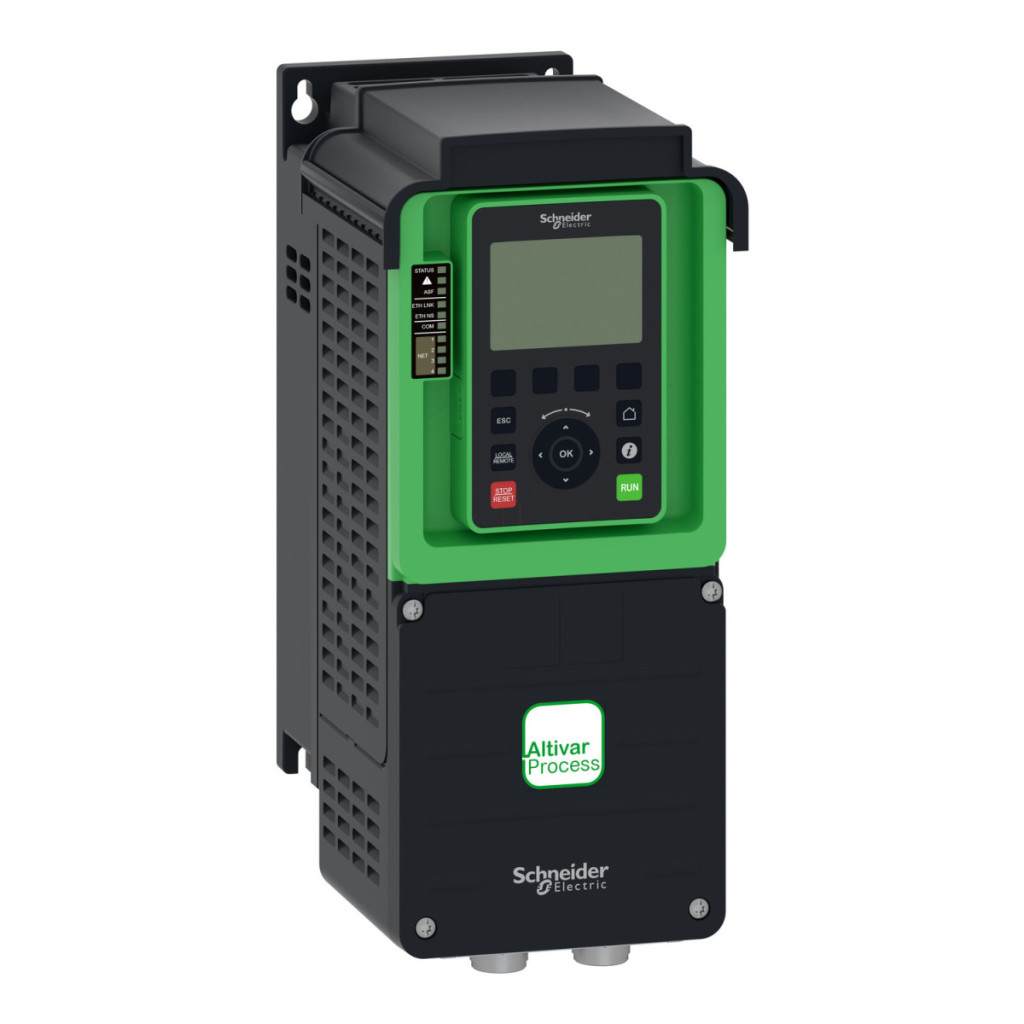

Schneider Electric Altivar Process ATV630 - ATV630U40M3 - convertizor de frecvență, 4 kW, 3f, 230 V c.a., IP21, montabil pe perete date tehnice
Caracteristici principale
Familia de produse: Altivar Process ATV600
Aplicație specifică: Controlul proceselor și utilități
Tipul produsului: Convertizor de frecvență
Versiune: Versiune standard
Denumirea scurtă a dispozitivului: ATV630
Metoda de montare: Montabil pe perete
Comunicare
Porturi de comunicare: Modbus TCP, Ethernet, Modbus serial
Interfață fizică: Ethernet, RS485 cu 2 fire
Metodă de acces: Slave Modbus TCP
Viteză de transmisie: 10/100 Mbps, 4800/9600/19200/38400 bps Cadru de transmisie: RTU Format date: 8 biți, paritate impară, pară sau fără paritate, configurabilă 200-240 V (-15%...+10%)
Toleranță simetrică a tensiunii de alimentare: 10%
Toleranță simetrică a frecvenței de alimentare: 5%
Curent nominal de ieșire: 18,7 A
Clasa de protecție: IP21 (conform IEC 61800-5-1 și IEC 60529)
Clasa de protecție UL: Tip 1 (conform UL 508C)
Mod de răcire: Convecție forțată
Frecvența de alimentare: 50-60 Hz (+/- 5%)
Puterea motorului
Puterea motorului în kW: 4 kW (funcționare normală), 3 kW (sarcină mare)
Puterea motorului în CP: 5 CP (funcționare normală), 4 CP (sarcină mare)
Valori curente
Curent de alimentare: 15,1 A la 200 V (funcționare normală), 12,9 A la 240 V (mod normal)
Curent de alimentare: 11,7 A la 200 V (sarcină mare), 10,2 A la 240 V (sarcină mare)
Curent de ieșire continuu: 18,7 A la 4 kHz (mod normal), 13,7 A la 4 kHz (sarcină mare)
Curent tranzitoriu maxim: 20,6 A timp de 60 de secunde (sarcină normală și mare)
Caracteristici de funcționare
Frecvența de ieșire a convertizorului de frecvență: 0,1-500 Hz
Funcție de siguranță: STO (oprire sigură a cuplului) SIL 3
Profil de control al motorului asincron: standard cuplu constant, mod cuplu optimizat, Standard cuplu variabil
Profil de control motor sincron: Motor cu magnet permanent, Motor sincron cu reluctanță
Frecvență maximă de ieșire: 500 kHz
Rampă de accelerare și decelerare: Lineare, reglabile individual 0,01-9999 s Compensarea alunecării motorului: Reglabilă, suprimabilă, indisponibilă pentru legea motorului cu magnet permanent, automată pentru orice sarcină 144 mm Înălțime: 350 mm Adâncime: 203 mm Greutate netă: 4,6 kg Caracteristici de mediu Rezistență de izolație: > 1 MOhm 500V DC timp de 1 minut la pământ
Nivel de zgomot: 54,5 dB conform 86/188/CEE
Grad de poluare: 2 conform IEC 61800-5-1
Rezistență la vibrații: 1,5 mm vârf la vârf (f= 2-13 Hz), 1 g (f= 13-200 Hz) conform IEC 60068-2-6 Rezistență la impact: 15 g timp de 11 ms conform IEC 60068-2-27 Umiditate relativă: 5-95% fără condensare conform IEC 60068-2-3
Temperatura ambiantă de funcționare: -15-50 °C (fără reducere a puterii), 50-60 °C (cu factor de reducere a puterii) Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000-4800 m cu reducere a puterii de 1% la fiecare 100 de metri
