Convertorul de frecvență Altivar Process ATV600 seria ATV630 face parte din gama de produse de înaltă calitate și performanță Schneider Electric, care a fost special concepută pentru controlul proceselor industriale și aplicațiilor utilitare. Modelul ATV630U40N4 este un convertizor de frecvență de 4 kW (sarcină normală) sau 3 kW (sarcină grea) care poate fi montat pe perete, poate fi alimentat de la o rețea trifazată de 380-480 V și are protecție IP21. Acest convertizor de frecvență este extrem de versatil, fiind potrivit pentru controlul motoarelor asincrone și sincrone. Dispozitivul are un filtru EMC integrat care respectă standardul IEC 61800-3 categoria C2 până la 50 de metri și categoria C3 până la 150 de metri. Funcția de siguranță Safe Torque Off (STO) încorporată oferă protecție de nivel SIL 3, ceea ce reprezintă o caracteristică de siguranță remarcabilă în mediile industriale. ATV630U40N4 are capacități sofisticate de comunicare și acceptă mai multe protocoale, cum ar fi Ethernet, Modbus serial și Modbus TCP. Opțiunile de control sunt, de asemenea, diverse: convertorul de frecvență este echipat cu 8 intrări digitale (dintre care două pot fi programate și ca intrări de impulsuri), 3 intrări analogice și 2 ieșiri analogice. Dispozitivul are, de asemenea, 3 ieșiri de releu care pot fi programate pentru diverse funcții. Frecvența de ieșire poate fi setată între 0,1 și 500 Hz, iar frecvența de comutare poate fi reglată între 2 și 12 kHz, permițând optimizarea nivelurilor de zgomot și a pierderilor de căldură. ATV630U40N4 este deosebit de potrivit pentru utilizarea în aplicații din domeniul serviciilor pentru clădiri, prelucrării alimentelor, mineritului, petrolului și gazelor, precum și tratării apei și a apelor uzate. Funcționarea dispozitivului poate fi optimizată cu diferite profiluri de control: pentru motoarele asincrone se poate selecta modul cu cuplu constant standard, modul cu cuplu optimizat sau modul cu cuplu variabil standard, fiind disponibile și algoritmi de control adecvați pentru motoarele cu magneți permanenți sau motoarele sincrone cu reluctanță. Dispozitivul are dimensiuni compacte: 144 mm lățime, 350 mm înălțime și 203 mm adâncime, cântărind doar 4,6 kg. Convertorul de frecvență poate funcționa la temperaturi ambientale cuprinse între -15 și 50 °C (fără reducerea sarcinii) și poate fi utilizat la altitudini de până la 4800 de metri deasupra nivelului mării (cu o reducere a curentului de 1% la fiecare 100 de metri peste 1000 de metri).

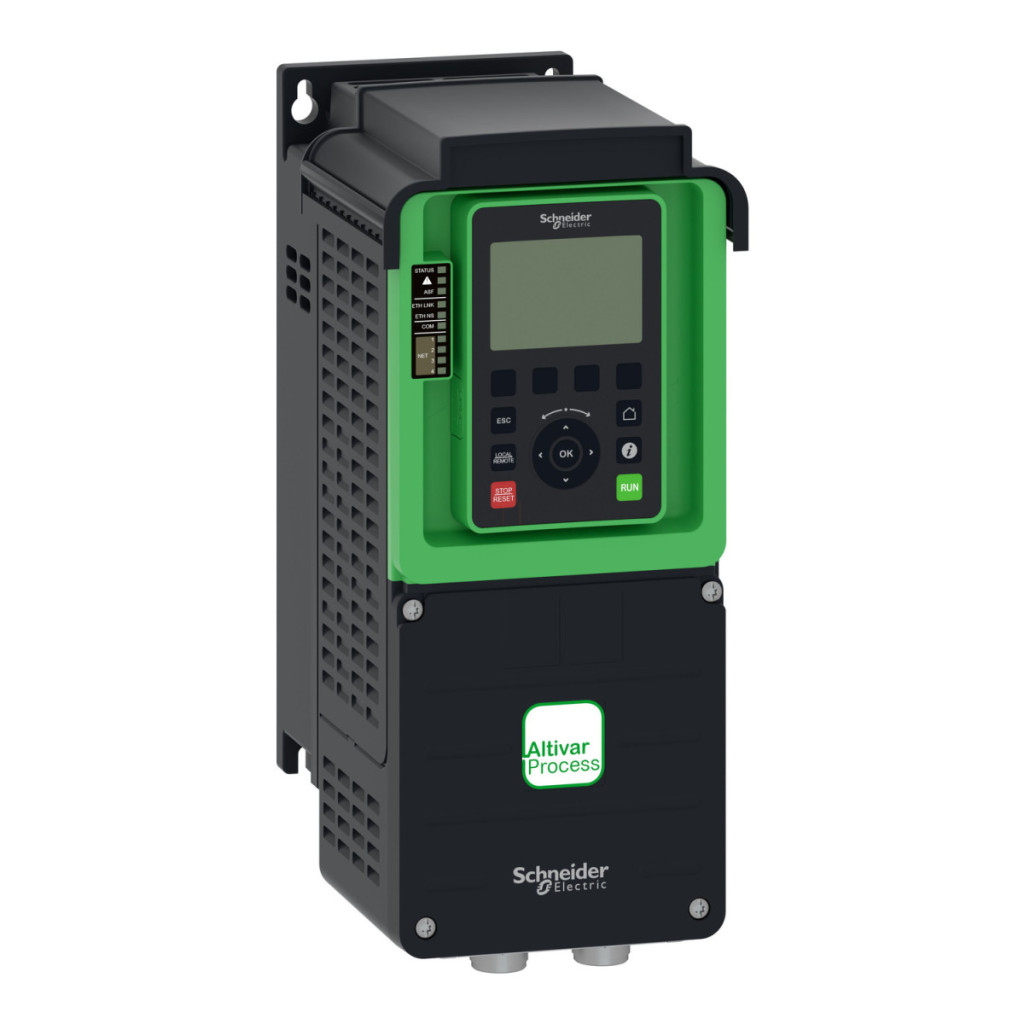

Schneider Electric Altivar Process ATV630 - ATV630U40N4 - convertizor de frecvență, 4 kW, 3f, 400 VAC, IP21, montabil pe perete date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV600
Tipul produsului: Convertizor de frecvență
Aplicație: Procese industriale și utilități
Versiune: Versiune standard
Denumire scurtă:ATV630
Metodă de montare: Montabil pe perete
Caracteristici electrice
Tensiune nominală de alimentare: 380...480 V (-15%...+10%)
Frecvența rețelei: 50...60 Hz (±5%)
Curent nominal de ieșire: 9,3 A
Puterea motorului: 4 kW (sarcină normală), 3 kW (sarcină mare)
Puterea motorului (CP): 5 CP (sarcină normală), 4 CP (sarcină grea)
Curent de linie: 7,6 A la 380 V (sarcină normală), 6,7 A la 480 V (sarcină normală), 6 A la 380 V (sarcină mare), 5,4 A la 480 V (sarcină mare)
Curent de ieșire continuu: 9,3 A la 4 kHz (sarcină normală), 7,2 A la 4 kHz (sarcină mare)
Curent tranzitoriu maxim: 10,2 A timp de 60 de secunde (sarcină normală), 10,8 A timp de 60 de secunde (sarcină mare)
Gama de frecvențe de ieșire: 0,1...500 Hz
Funcții de protecție
Nivel de protecție IP: IP21 (conform IEC 61800-5-1 și IEC 60529)
Protecție: UL tip 1 (conform UL 508C)
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Comunicare
Protocol port de comunicare: Ethernet, Modbus serial, Modbus TCP
Interfață fizică: Ethernet, RS 485 cu 2 fire
Viteză de transmisie: 10, 100 Mbits, 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Tip conector: RJ45 (la terminalul grafic la distanță) pentru Ethernet/Modbus TCP, RJ45 (la terminalul grafic la distanță) pentru Modbus serial
Intrări și ieșiri
Număr de intrări discrete: 8
Tip intrare discretă: DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC (<=30 V)
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Caracteristici fizice
Metodă de răcire: Flux de aer forțat
Lățime: 144 mm
Înălțime: 350 mm
Adâncime: 203 mm
Greutate netă: 4,6 kg
Condiții de mediu
Temperatură ambiantă de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii)
Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 m
Umiditate relativă: 5...95% fără condens (conform IEC 60068-2-3)
Rezistență la vibrații: 1,5 mm vârf-vârf (f= 2...13 Hz) conform IEC 60068-2-6, 1 gn (f= 13...200 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Nivel de zgomot: 54,5 dB conform 86/188/CEE
Grad de poluare: 2 conform IEC 61800-5-1
