Convertorul de frecvență Altivar Process ATV600 seria ATV630U40Y6 este o soluție avansată de control dezvoltată de Schneider Electric special pentru procese industriale și aplicații utilitare. Acest dispozitiv standard montabil pe perete oferă performanțe și flexibilitate remarcabile pentru o varietate de sarcini de control al motorului. Convertorul de frecvență ATV630U40Y6 are o putere nominală de 4 kW într-o rețea de 690 V în condiții normale de încărcare și o capacitate de 3 kW în condiții de încărcare intensă. Dispozitivul are capacități de control de înaltă precizie și suportă funcționarea atât a motoarelor asincrone, cât și a celor sincrone, inclusiv a motoarelor cu magneți permanenți și a motoarelor sincrone cu reluctanță. Dispozitivul oferă un curent de ieșire continuu de 5,4 A în condiții normale de funcționare și de 4,2 A în condiții de sarcină mare, la o frecvență nominală de comutare de 4 kHz. Este extrem de versatil în ceea ce privește opțiunile de comunicare: este echipat standard cu interfețe Modbus TCP, Modbus serial și Ethernet. Poate fi extins opțional cu module de comunicare suplimentare pentru a suporta Profibus DP V1, PROFINET, DeviceNet, CANopen și numeroase alte protocoale de rețea industriale. Dispozitivul are 8 intrări digitale, 3 intrări analogice și 2 ieșiri analogice, precum și 3 ieșiri releu care pot fi configurate pentru diverse funcții. ATV630U40Y6 are protecție IP00 standard în conformitate cu IEC 61800-5-1 și IEC 60529, dar poate fi actualizat la IP20 cu kitul VW3A9705. Produsul poate fi montat pe perete și este echipat cu un filtru EMC încorporat compatibil cu cabluri de 25 de metri, care respectă cerințele IEC 61800-3 C3. În ceea ce privește siguranța, funcția STO (Safe Torque Off) de nivel SIL3 este remarcabilă, împiedicând pornirea nedorită a motorului. Dispozitivul are o serie de profiluri avansate de control al motorului, cum ar fi cuplu constant, mod de cuplu optimizat și cuplu variabil pentru motoare asincrone, precum și opțiuni speciale de control pentru motoare sincrone. Gama sa de frecvență este de 0,1 până la 500 Hz, ceea ce oferă o flexibilitate excepțională pentru o varietate de aplicații. Rampele de accelerare și decelerare liniare, S, U sau personalizate pot fi setate între 0,01 și 9999 secunde, permițând un control precis. Produsul are dimensiuni compacte (246 mm lățime, 420 mm înălțime, 242 mm adâncime) și cântărește doar 22 kg. Intervalul de temperatură de funcționare este de la -15 °C la 50 °C fără reducere a puterii și de la 50 °C la 60 °C cu reducere a puterii. Poate fi utilizat până la o altitudine de 1000 de metri deasupra nivelului mării fără reducere a puterii și până la 4800 de metri cu reducere adecvată a puterii.

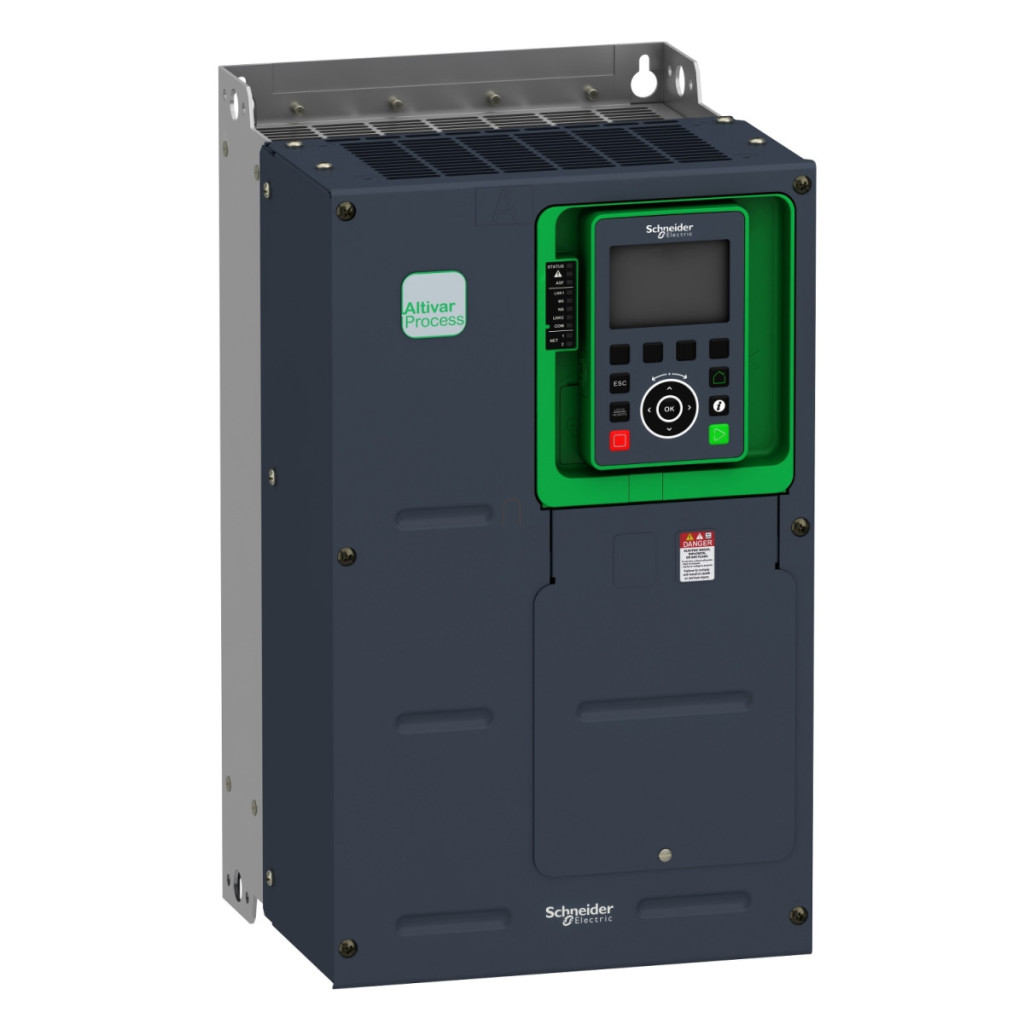

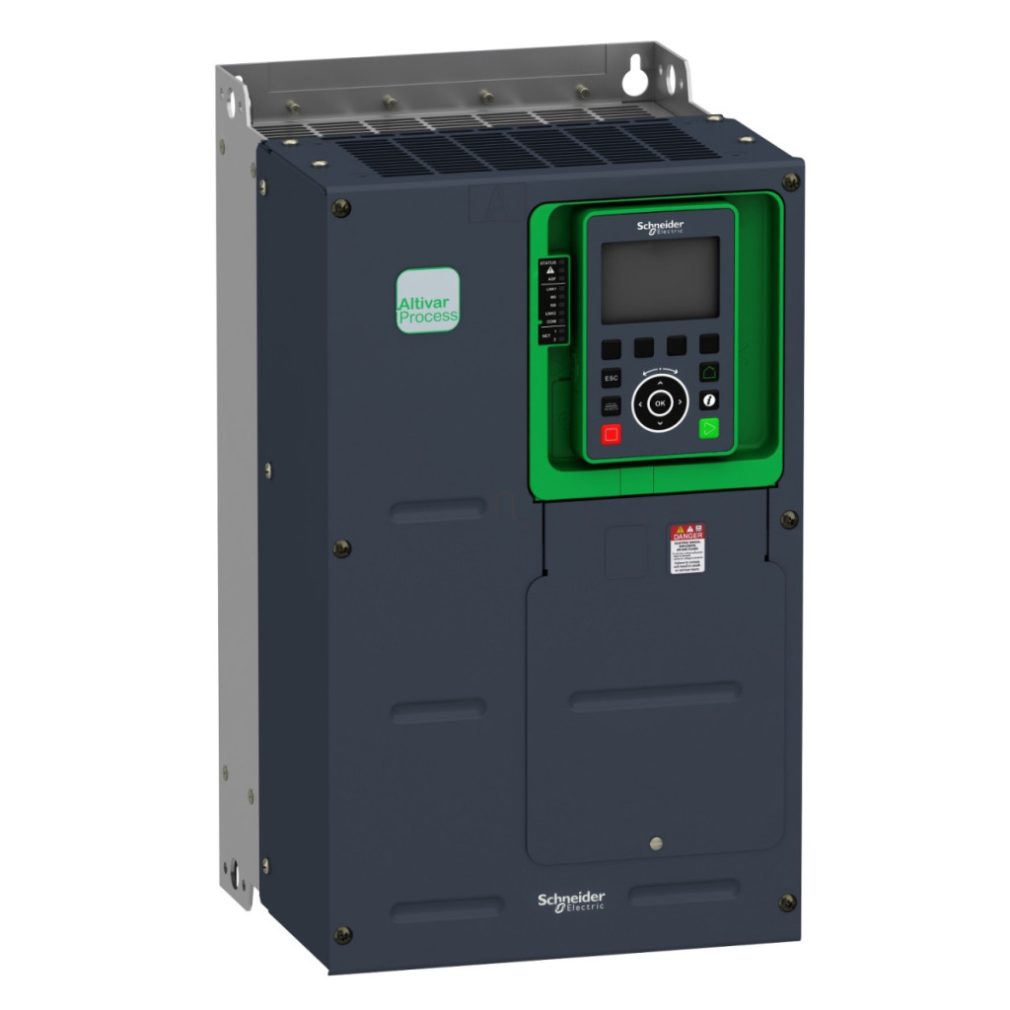

Schneider Electric Altivar Process ATV630 - ATV630U40Y6 - date tehnice convertor de frecvență
Caracteristici generale
Tip produs: Convertor de frecvență
Familia de produse: Altivar Process ATV600
Seria: ATV630
Număr articol: ATV630U40Y6
Domeniu de aplicare: Controlul proceselor și utilități
Design: Versiune standard
Metodă de montare: Montare pe perete
Caracteristici electrice
Tensiune de alimentare: 500...690 V, -15%...+10%
Frecvența rețelei: 50...60 Hz, ±5%
Curent nominal de ieșire: 5,4 A
Curent continuu de ieșire: 5,4 A la 4 kHz sub sarcină normală, 4,2 A la 4 kHz sub sarcină mare
Puterea motorului: 4 kW la 690 V (sarcină normală), 3 kW la 690 V (sarcină mare) Puterea motorului (CP): 5 CP la 690 V sub sarcină normală, 3 CP la 500 V sub sarcină mare Curent de rețea: 6,1 A la 690 V (sarcină normală), 4,8 A la 690 V (sarcină mare)
Gama de frecvențe: 0,1...500 Hz
Frecvență de comutare: 2...8 kHz reglabilă, 4 kHz nominală
Funcții de protecție și siguranță
Protecție IP: IP00 (conform IEC 61800-5-1 și IEC 60529), IP20 (cu kitul VW3A9705)
Funcții de siguranță: STO (oprire sigură a cuplului), SIL3
Funcții de protecție: Protecție motor (termică, protecție de fază), protecție acționare (supraîncălzire, supracurent, supratensiune, subtensiune, defect de fază)
Opțiuni de comunicare
Protocoale încorporate: Modbus TCP, Modbus serial, Ethernet
Module de comunicare opționale: Profibus DP V1, PROFINET, DeviceNet, CANopen, BACnet MS/TP, Ethernet Powerlink
Intrări și ieșiri
Intrări digitale: 8, DI7 și DI8 programabile ca intrări de impulsuri (0-30 kHz, 24 V CC)
Intrări analogice: 3, intrări de tensiune (0-10 V) sau curent (0-20 mA) configurabile prin software
Ieșiri analogice: 2, ieșiri de tensiune (0-10 V) sau curent (0-20 mA) configurabile prin software
Ieșiri releu: 3 (R1, R2, R3)
Caracteristici fizice
Lățime: 246 mm
Înălțime: 420 mm
Adâncime: 242 mm
Tip de răcire: Flux de aer forțat
Parametri de mediu
Temperatură de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii)
Altitudine de funcționare: ≤1000 m fără reducere a puterii, 1000...4800 m cu o reducere a curentului de 1% la fiecare 100 de metri
Umiditate relativă: 5...95% fără condensare
Nivel de zgomot: 52 dB
Grad de poluare: 2
Certificate și standarde
Certificate: CE, CSA, UL, TÜV
Standarde: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
