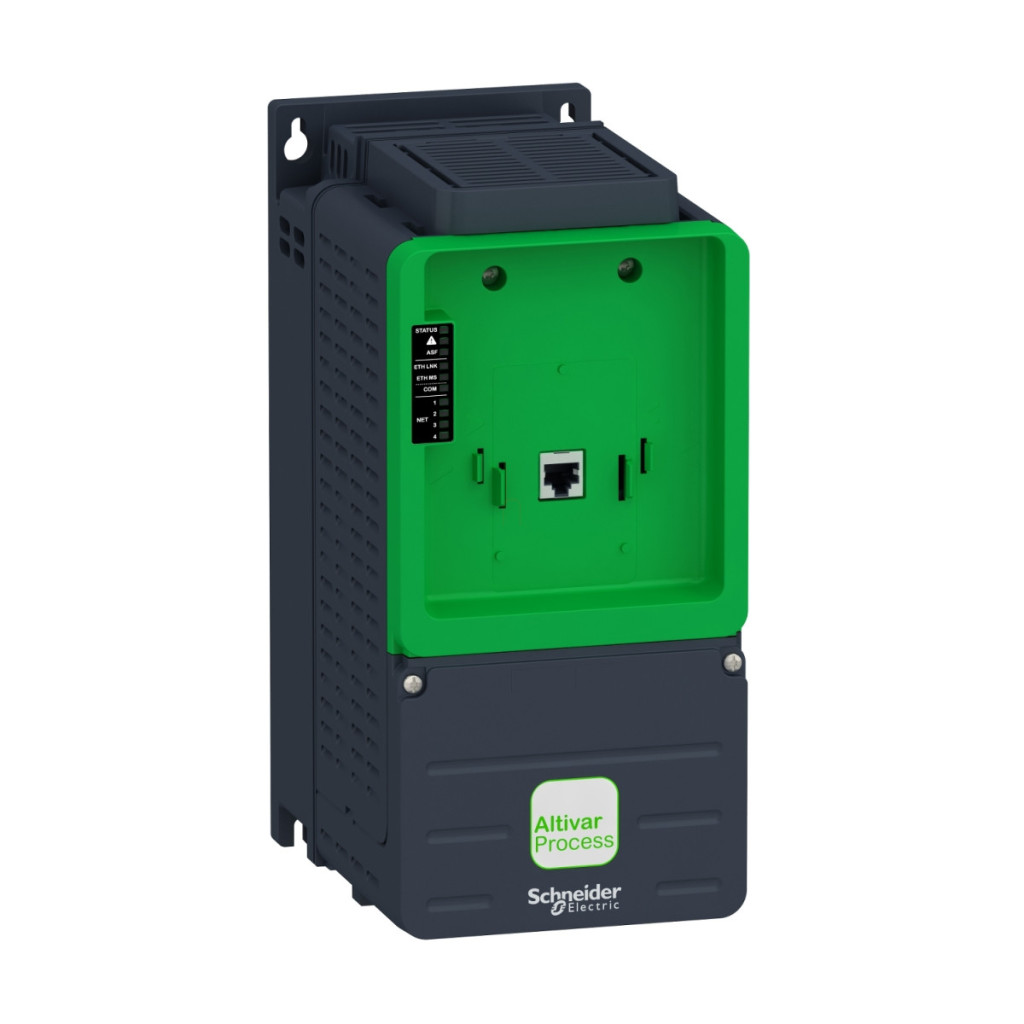

Convertorul de frecvență Schneider Electric Altivar Process ATV630U55N4Z este o soluție de ultimă generație pentru procesele industriale și utilități, oferind performanțe excelente și funcționare versatilă. Acest dispozitiv de alimentare trifazat de 5,5 kW, 380-480 V, este alegerea ideală pentru controlul motoarelor asincrone și sincrone, în special în aplicații de control al proceselor și utilități. Gama largă de aplicații face ca convertizorul de frecvență ATV630 să fie unic. Fie că este vorba de compresoare HVAC, procesarea alimentelor și băuturilor, pompe și ventilatoare miniere, echipamente pentru petrol și gaze sau sisteme de tratare a apei și a apelor uzate, ATV630U55N4Z se potrivește perfect oriunde. Protecția IP21/IP20 permite montarea dispozitivului într-un dulap, în timp ce sistemul de răcire cu aer forțat asigură o funcționare stabilă chiar și la temperaturi ambientale cuprinse între -15 °C și +50 °C. ATV630U55N4Z este extrem de flexibil în ceea ce privește opțiunile de comunicare: sunt disponibile protocoale seriale Modbus, Modbus TCP și Ethernet încorporate și pot fi conectate o serie de module de extindere a comunicării, cum ar fi Profibus DP V1, PROFINET, DeviceNet, CANopen și BACnet MS/TP. Dispozitivul are 8 intrări digitale, 3 intrări analogice și 2 ieșiri analogice, precum și 3 ieșiri releu programabile, care permit integrarea acestuia în sisteme complexe. Intrările digitale pot fi configurate și ca intrări de impulsuri în intervalul 0-30 kHz. Siguranța este de o importanță capitală în mediile industriale, motiv pentru care convertorul de frecvență ATV630U55N4Z dispune de o funcție de siguranță STO (Safe Torque Off) de nivel SIL 3. De asemenea, este echipat cu numeroase funcții de protecție, cum ar fi protecția termică a motorului, protecția împotriva defectării de fază, protecția împotriva supracurentului, supratensiunii și subtensiunii. Dispozitivul funcționează într-un interval de frecvență de ieșire de 0,1-500 Hz, iar frecvența de comutare poate fi setată între 2-12 kHz. Acesta furnizează un curent de ieșire continuu de 12,7 A în condiții de sarcină normală și de 9,3 A în condiții de sarcină mare și are o capacitate de suprasarcină de până la 60 de secunde (de 1,1 ori sarcina normală sau de 1,5 ori suprasarcina). În ceea ce privește opțiunile de control al motorului, ATV630U55N4Z este optimizat atât pentru aplicații cu cuplu constant, cât și pentru aplicații cu cuplu variabil și acceptă, de asemenea, modul de cuplu optimizat. Este capabil să controleze atât motoarele cu magneți permanenți, cât și motoarele sincrone cu reluctanță. Rampele de accelerare și decelerare reglabile individual între 0,01 și 9999 secunde și funcția de frânare cu injecție de curent continuu sporesc și mai mult flexibilitatea controlului. Controlul procesului în buclă închisă poate fi, de asemenea, implementat utilizând controlerul PID.
Schneider Electric Altivar Process ATV630 - ATV630U55N4Z - date tehnice convertizor de frecvență
Specificații generale
Familia de produse: Altivar Process ATV600
Varianta de produs: ATV630
Aplicație: Controlul proceselor și utilități
Tipul componentei: Variator de viteză
Design: Versiune standard
Metodă de montare: Montabil în dulap
Caracteristici electrice
Tensiune nominală de alimentare: 380...480 V (-15...10%)
Frecvența rețelei: 50...60 Hz (±5%)
Curent nominal de ieșire: 12,7 A (sarcină normală), 9,3 A (sarcină mare)
Puterea motorului: 5,5 kW (sarcină normală), 4 kW (sarcină grea)
Puterea motorului (CP): 7,5 CP (sarcină normală), 5 CP (sarcină grea)
Curent de linie: 10,4 A la 380 V (sarcină normală), 8 A la 380 V (sarcină mare)
Frecvență de ieșire: 0,1...500 Hz
Frecvență de comutare: 2...12 kHz reglabilă, 4...12 kHz cu reducere a puterii
Frecvență nominală de comutare: 4 kHz
Porturi și protocoale de comunicare
Protocoale încorporate: Modbus serial, Modbus TCP, Ethernet
Interfață fizică: Ethernet, RS485 cu 2 fire
Viteză de transmisie: 10/100 Mbit/s, 4800/9600/19200/38400 biți/s
Intrări și ieșiri
Număr de intrări digitale: 8
Tipuri de intrări digitale: DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC
Număr de intrări analogice: 3
Tipul intrărilor analogice: AI1, AI2, AI3 tensiune configurabilă prin software (0...10 V c.c.) sau curent (0...20 mA)
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Funcții de protecție
Tip de protecție: Protecție termică motor, oprire în condiții de siguranță a cuplului, defectare fază motor, supraîncălzire acționare, fază de ieșire și supracurent de împământare, supratensiune bus CC, Supra tensiune și subtensiune de alimentare
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Caracteristici fizice
Grad de protecție: IP21, IP20 (conform IEC 61800-5-1 și IEC 60529) Tip de răcire: Convecție forțată Lățime: 130 mm
Înălțime: 285 mm
Adâncime: 196 mm
Condiții de funcționare
Temperatură ambiantă de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu reducere a puterii)
Umiditate relativă: 5...95% fără condensare
Altitudine de funcționare: ≤1000 m fără reducerea puterii, 1000...4800 m cu reducerea curentului cu 1% la fiecare 100 m
Poziție de funcționare: Verticală ±10 grade
