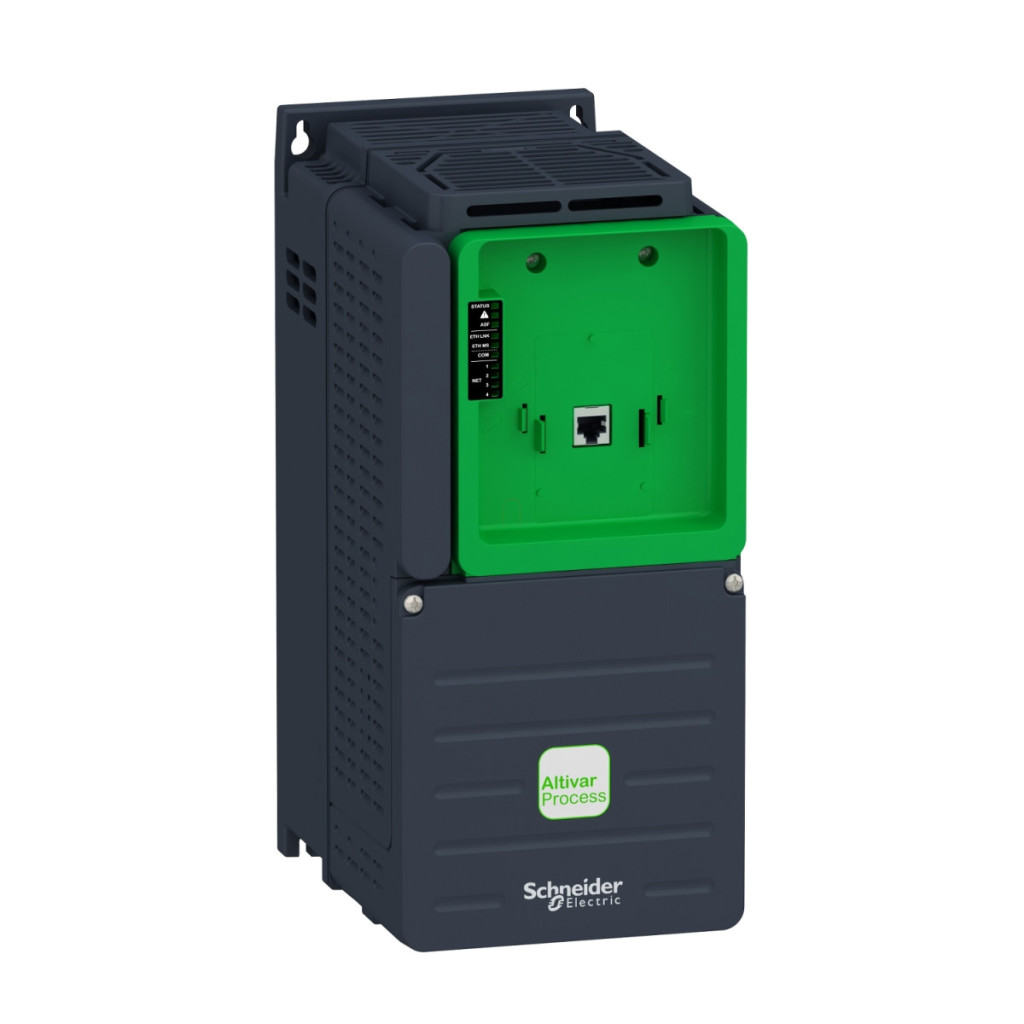

Convertorul de frecvență din seria Altivar Process ATV600, tip ATV630U75N4Z, este un convertor de frecvență profesional de la Schneider Electric, dezvoltat special pentru aplicații industriale de control al proceselor și sisteme utilitare. Cu o putere nominală de 7,5 kW, protecție IP20 și un design care permite montarea în dulap, acest dispozitiv este o soluție excelentă pentru controlul precis al motoarelor asincrone și sincrone în intervalul de tensiune 380-480 V. Acest convertizor de frecvență acceptă o serie de protocoale de comunicare avansate, inclusiv conexiuni Ethernet, Modbus serial și Modbus TCP, facilitând integrarea în rețelele industriale moderne. Curentul nominal de ieșire este de 16,5 A în condiții normale de funcționare, iar în condiții de utilizare intensă oferă un curent de ieșire continuu de 12,7 A la o frecvență de comutare de 4 kHz. Dispozitivul poate funcționa într-un interval de frecvență de ieșire de 0,1-500 Hz, oferind o gamă extrem de largă de viteze pentru motoarele conectate. ATV630U75N4Z are o caracteristică de siguranță remarcabilă: funcția Safe Torque Off (STO) garantează un nivel de siguranță SIL 3, care îndeplinește cele mai înalte cerințe de siguranță industrială. Are un filtru EMC încorporat care asigură compatibilitatea electromagnetică în conformitate cu IEC 61800-3 categoria C2 pentru lungimi de cablu de până la 10 metri și categoria C3 pentru lungimi de cablu de până la 50 de metri. Dispozitivul are o lățime de 155 mm, o înălțime de 345 mm și o adâncime de 225 mm, cu o greutate netă de 6,9 kg. Convertorul de frecvență oferă o serie de caracteristici avansate, cum ar fi rampele de accelerare și decelerare liniare, care pot fi setate individual între 0,01 și 9999 secunde, compensarea alunecării motorului, frânare cu injecție de curent continuu și diverse profiluri de control pentru motoare asincrone (standard cu cuplu constant, mod cuplu optimizat, standard cu cuplu variabil) și motoare sincrone (motor cu magnet permanent, motor sincron cu reluctanță). Dispozitivul poate fi răcit prin convecție naturală și forțată și funcționează la un nivel de zgomot de 56 dB. Dispozitivul este ideal pentru o gamă largă de aplicații, în special în industrii precum ingineria serviciilor de construcții (compresoare HVAC), prelucrarea alimentelor și băuturilor, minerit, petrol și gaze, precum și tratarea apei și a apelor uzate. ATV630U75N4Z deține numeroase certificări de calitate, inclusiv marcajele DNV-GL, ATEX INERIS, UL, CSA, TÜV și CE, și este conform cu numeroase standarde internaționale, cum ar fi UL 508C, IEC 61800-3, IEC 61800-5-1 și IEC 61508.
Schneider Electric Altivar Process ATV630 - ATV630U75N4Z - date tehnice convertizor de frecvență
Date generale
Familia de produse: Altivar Process ATV600
Tipul produsului: ATV630
Aplicație: Sisteme de proces și utilități
Design: Versiune standard
Montare: Montabil pe carcasă
Caracteristici electrice
Tensiune de alimentare: 380...480 V (-15...+10%)
Frecvența tensiunii de alimentare: 50...60 Hz (±5%)
Curent nominal de ieșire: 16,5 A (funcționare normală)
Curent continuu de ieșire: 16,5 A la 4 kHz în funcționare normală, 12,7 A la 4 kHz în funcționare intensă
Puterea motorului: 7,5 kW (funcționare normală), 5,5 kW (în condiții de funcționare intensă) Puterea motorului (CP): 10 CP în condiții normale de funcționare, 7,5 CP în condiții de funcționare intensă Curentul de alimentare: 13,8 A la 380 V (funcționare normală), 11,9 A la 480 V (funcționare normală), 10,5 A la 380 V (funcționare intensă), 9,2 A la 480 V (funcționare intensă)
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz
Comunicare
Protocoale porturi de comunicare: Ethernet, Modbus serial, Modbus TCP
Funcții de protecție și siguranță
Protecție IP: IP21, IP20 (conform IEC 61800-5-1 și IEC 60529)
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Filtru EMC integrat: IEC 61800-3 categoria C2 până la 10 m, IEC 61800-3 categoria C3 până la 50 m
Control și reglare
Profil de control al motorului (asincron): Standard cuplu constant, Mod cuplu optimizat, Standard cuplu variabil
Profil de control motor (sincron): Motor cu magnet permanent, Motor sincron cu reluctanță
Rampă de accelerare și decelerare: Liniară, reglabilă între 0,01...9999 s
Compensarea alunecării motorului: Reglabilă, poate fi dezactivată, automată în funcție de sarcină
Frecvență de comutare: 2...12 kHz reglabilă, 4...12 kHz cu reducere a puterii
Frecvență nominală de comutare: 4 kHz
Frânare: injecție CC
Caracteristici I/O
Număr de intrări discrete: 8
Tip intrare discretă: DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC Număr de intrări analogice: 3 Număr de ieșiri analogice: 2 Număr de ieșiri releu: 3 Caracteristici fizice Tip de răcire: Convecție forțată Lățime: 155 mm Înălțime: 345 mm Adâncime: 225 mm Condiții de mediu Temperatură ambiantă de funcționare: -15...50 °C (fără reducerea performanței), 50...60 °C (cu reducerea performanței) Altitudine de funcționare: ≤ 1000 m fără reducerea performanței, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 de metri
Poziție de funcționare: verticală ±10 grade
Umiditate relativă: 5...95% fără condens (conform IEC 60068-2-3)
