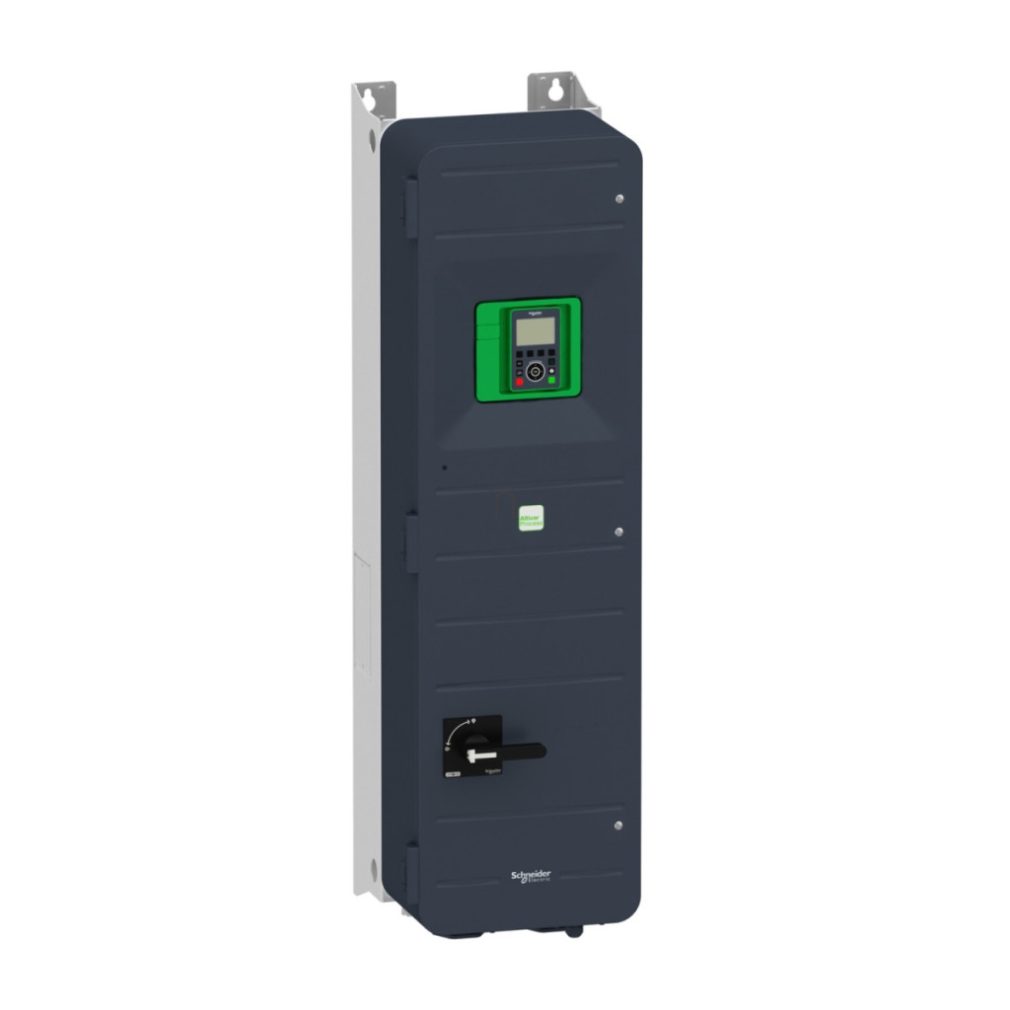

Convertorul de frecvență Altivar Process ATV600 seria ATV650D55N4E este soluția premium de acționare industrială a Schneider Electric, special concepută pentru aplicații de proces și utilități. Acest convertizor de înaltă performanță de 55 kW funcționează pe o rețea trifazată de 400-480 V și, datorită protecției IP55, oferă o rezistență remarcabilă la praf și umiditate, fiind alegerea ideală pentru mediile industriale în care fiabilitatea și funcționarea continuă sunt esențiale. O caracteristică specială a modelului ATV650D55N4E este comutatorul izolator încorporat, care simplifică considerabil instalarea și întreținerea, deoarece nu este necesar un izolator separat. Designul montabil pe perete, cu o carcasă compactă de 345 mm lățime, 1250 mm înălțime și 436 mm adâncime, permite amplasarea flexibilă în medii industriale, oferind în același timp o protecție adecvată pentru echipament. Opțiunile de comunicare ale dispozitivului sunt extrem de versatile: are suport încorporat pentru protocoalele Ethernet și Modbus TCP și poate fi extins cu o serie de module de comunicare opționale, precum PROFINET, DeviceNet, CANopen sau Profibus DP V1. Convertorul de frecvență are parametri de funcționare remarcabili: poate funcționa cu o putere a motorului de 55 kW în condiții normale de funcționare și de 45 kW în condiții de funcționare intensă. Dispozitivul este extrem de flexibil, cu o frecvență de ieșire reglabilă în intervalul 0,1-500 Hz, ceea ce permite controlul precis al vitezei motoarelor asincrone sau sincrone conectate. Curentul nominal de ieșire este de 106 A în condiții normale de sarcină și de 87 A în condiții de sarcină intensă. Dispozitivul este, de asemenea, capabil să suporte suprasarcini de scurtă durată: poate furniza 1,1×In timp de 60 de secunde în condiții normale de funcționare și 1,5×In timp de 60 de secunde în condiții de sarcină intensă. Siguranța a fost un factor cheie în proiectare, dovadă fiind funcția de siguranță STO (Safe Torque Off) de nivel SIL3 încorporată. Această funcție oprește în siguranță motorul într-o stare fără cuplu în caz de urgență. Convertorul de frecvență are numeroase funcții de protecție, inclusiv protecție împotriva pierderii de fază a motorului, supraîncălzire, supracurent, supratensiune, supratensiune a magistralei de curent continuu și defect la împământare. Filtrul EMC încorporat asigură conformitatea dispozitivului cu cerințele de compatibilitate electromagnetică din IEC 61800-3 categoria C3, chiar și cu cabluri de motor de până la 150 m lungime. Dispozitivul este potrivit în special pentru controlul pompelor, ventilatoarelor, compresoarelor și benzilor transportoare în aplicații din industria alimentară, minieră, petrolieră și gazieră, precum și în tratarea apei și a apelor uzate. Poate fi utilizat fără reducerea puterii la temperaturi ambientale cuprinse între -15 °C și +40 °C, iar cu o reducere adecvată a puterii poate fi utilizat până la +50 °C. Poate fi utilizat la putere maximă până la o altitudine de 1000 m deasupra nivelului mării, iar cu o reducere adecvată a curentului poate fi utilizat până la 4800 m. Răcirea forțată încorporată asigură o funcționare fiabilă chiar și la temperaturi ambientale ridicate.
Schneider Electric Altivar Process ATV630 - ATV650D55N4E - date tehnice convertizor de frecvență
Caracteristici generale
Familia de produse: Altivar Process ATV600
Tip exact: ATV650D55N4E
Aplicație: Aplicații de proces și utilități
Tip produs: Convertizor de frecvență
Versiune: Cu comutator izolator încorporat
Denumire scurtă produs: ATV650
Metodă de montare: Montabil pe perete
Comunicare
Protocol port de comunicare: Ethernet, Modbus TCP
Interfață: Ethernet, RS485 cu 2 fire
Viteză de transfer date: 10, 100 Mbit/s (Ethernet), 4800, 9600, 19200, 38400 bps (serial)
Format date: 8 biți, paritate configurabilă (impară, pară sau niciuna)
Caracteristici electrice și de alimentare
Tensiune nominală de alimentare: 380...480 V (-15...+10%)
Număr de faze: 3 faze
Frecvența rețelei: 50...60 Hz (±5%)
Puterea motorului: 55 kW (sarcină normală), 45 kW (sarcină grea)
Puterea motorului în CP: 75 CP (sarcină normală), 60 CP (sarcină grea) Curent nominal de ieșire: 106 A (sarcină normală), 87 A (sarcină grea)
Curent rețea: 84,2 A la 480 V (sarcină normală), 71,8 A la 480 V (sarcină grea), 97,2 A la 380 V (sarcină normală), 81,4 A la 380 V (sarcină grea)
Supracurent temporar admisibil: 1,1 × In timp de 60 de secunde (sarcină normală), 1,5 × In timp de 60 de secunde (sarcină grea)
Frecvență de ieșire: 0,1...500 Hz
Frecvență de comutare: 2...8 kHz reglabilă, 2,5 kHz nominală
Protecție și siguranță
Grad de protecție IP: IP55 (conform IEC 60529 și IEC 61800-5-1)
Filtru EMC: Integrat, până la 150 m conform IEC 61800-3 categoria C3
Funcție de siguranță: STO (oprire sigură a cuplului) SIL 3
Tipuri de protecție: oprire fără cuplu a motorului, pierderea fazei motorului, supraîncălzire, supracurent, supratensiune, supratensiune bus DC, supratensiune/subtensiune tensiune de alimentare, defect de fază de alimentare, viteză excesivă, protecție împotriva întreruperii buclei de control
Caracteristici de intrare și ieșire
Număr de intrări digitale: 8 (DI7, DI8 programabile ca intrări de impulsuri: 0-30 kHz, 24 V c.c.)
Număr de intrări analogice: 3 (AI1, AI2, AI3 configurabile prin software: 0-10 V CC sau 0-20 mA, rezoluție de 12 biți)
Număr de ieșiri analogice: 2 (configurabile prin software: 0-10 V CC sau 0-20 mA, rezoluție de 10 biți)
Număr de ieșiri releu: 3 (R1: releu de defect, R2/R3: relee de secvență, NO, durată de viață de 100.000 de cicluri)
Caracteristici mecanice și de mediu
Tip de răcire: Răcire forțată
Lățime: 345 mm
Înălțime: 1250 mm
Adâncime: 436 mm
Temperatură ambiantă: -15...40 °C (fără reducere a puterii), 40...50 °C (cu reducere a puterii nominale)
Altitudine de funcționare: ≤1000 m (fără reducere a puterii nominale), 1000...4800 m (reducere a curentului cu 1% la fiecare 100 m)
Umiditate relativă: 5...95% (fără condens)
Rezistență la vibrații: 1g (f=13-200 Hz), 1,5 mm vârf-la-vârf (f=2-13 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15g timp de 11 ms conform IEC 60068-2-27
