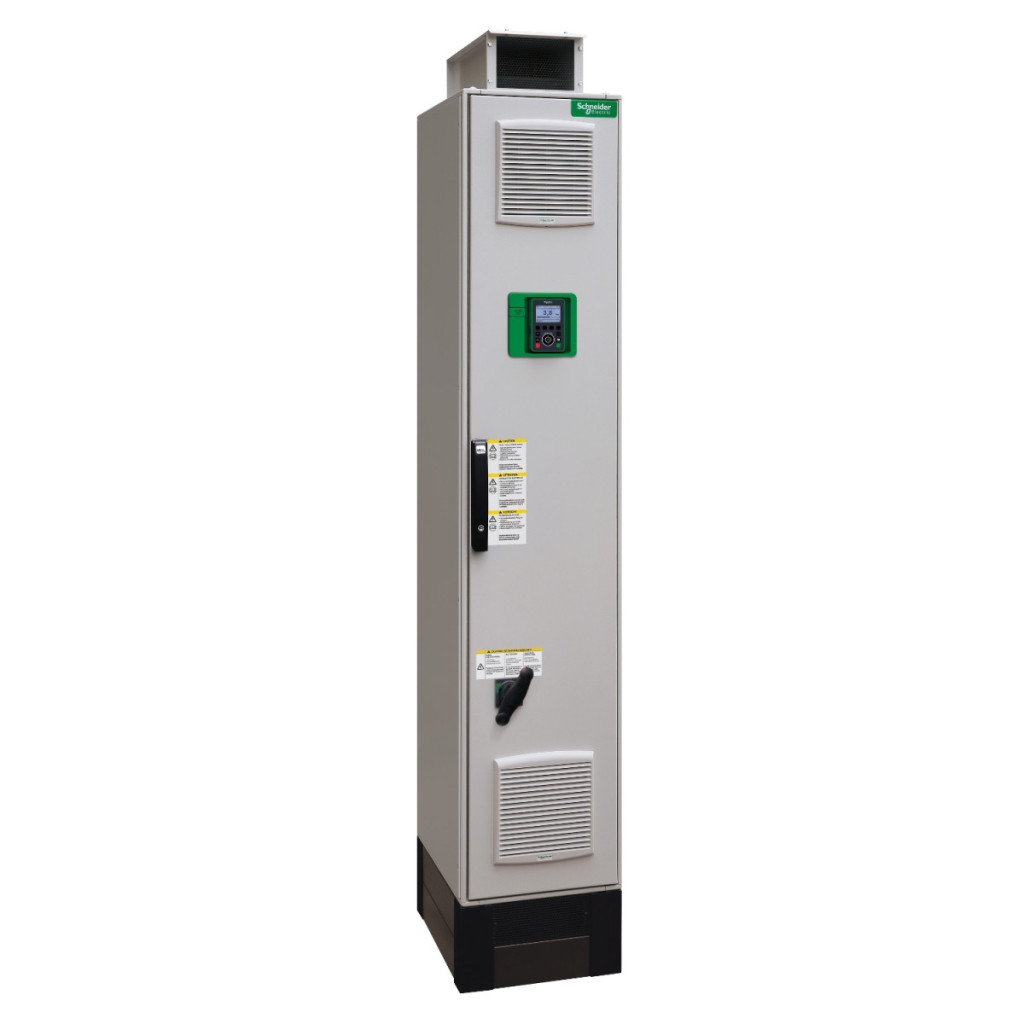

Convertorul de frecvență Altivar Process ATV600 seria ATV650C11N4F este o soluție industrială extrem de versatilă, dezvoltată special pentru controlul proceselor și aplicații utilitare. Fabricat de Schneider Electric, acest dispozitiv de 110 kW este potrivit pentru controlul eficient al proceselor industriale și utilităților, cu parametri tehnici remarcabili și opțiuni de comunicare de ultimă generație. Acest convertizor de frecvență este ideal pentru controlul motoarelor asincrone și sincrone. ATV650C11N4F poate fi utilizat într-o rețea trifazată de 380-440 V, cu un curent nominal de ieșire de 211 A, fiind proiectat pentru motoare cu o putere nominală de 110 kW în modul normal de funcționare și de 90 kW în modul de funcționare intensă. Dispozitivul are un grad de protecție IP54, care protejează echipamentul de efectele nocive ale prafului și stropilor de apă, făcându-l o alegere ideală pentru aplicații industriale. Designul său fix al carcasei îl face ușor de instalat, iar întrerupătorul integrat sporește și mai mult siguranța și confortul. Dispozitivul are capacități de comunicare excepționale: protocoale Modbus serial, Ethernet și Modbus TCP încorporate, ceea ce îl face ușor de integrat în rețele industriale avansate. Gama de opțiuni de comunicare poate fi extinsă în continuare cu diverse carduri de expansiune, cum ar fi protocoalele PROFINET, DeviceNet, CANopen, BACnet, Ethernet Powerlink sau Profibus DP V1. Din perspectiva controlului, este important faptul că ATV650C11N4F are 8 intrări discrete, 3 intrări analogice, 2 ieșiri analogice și 3 ieșiri releu. Intrările DI7 și DI8 pot fi programate și ca intrări de impulsuri, iar viteza motorului poate fi controlată din 16 valori de viteză prestabilite. Dispozitivul este echipat și cu o funcție de siguranță STO (Safe Torque Off), care asigură un nivel de integritate a siguranței SIL3. Caracteristicile tehnice remarcabile ale convertizorului de frecvență includ o frecvență de ieșire care poate fi reglată între 0,1 și 500 Hz, cu o frecvență de comutare de 2,5 kHz în funcționare normală, dar reglabilă între 2,5 și 8 kHz în funcție de sarcină. Pentru reglare este disponibil un controler PID reglabil, iar rampele de accelerare și decelerare pot fi setate între 0,01 și 9999 secunde, liniar sau în conformitate cu curbele S și U. Răcirea este asigurată de un flux de aer forțat, cu un nivel de zgomot de 69 dB. Dispozitivul acceptă următoarele profiluri de control al motorului: standard cu cuplu constant, mod cuplu optimizat, standard cu cuplu variabil, motor sincron cu reluctanță și motor cu magnet permanent. În ceea ce privește dimensiunile fizice, convertorul de frecvență are o lățime de 400 mm, o înălțime de 2350 mm, o adâncime de 669 mm și o greutate de 330 kg. Intervalul de temperatură de funcționare este între -15 °C și +40 °C fără reducere a puterii și între 50 °C și 60 °C cu reducere a puterii. Umiditatea relativă maximă fără condensare poate fi între 5% și 95%.
Date tehnice Altivar Process ATV650C11N4F
Informații generale
Familia de produse: Altivar Process ATV600
Tipul produsului: ATV650
Aplicație: Controlul proceselor și utilități
Tipul componentei: Convertizor de frecvență
Versiune: Cu întrerupător de circuit
Metodă de montare: Design dulap montat pe podea
Caracteristici electrice
Tensiune nominală de alimentare: 380...440 V -15...10 %
Toleranță relativă simetrică a tensiunii de alimentare: 10 %
Toleranță relativă simetrică a frecvenței de alimentare: 5 %
Curent nominal de ieșire: 211,0 A
Număr de faze ale rețelei: 3 faze
Putere motor: 110 kW (mod normal), 90 kW (mod de funcționare intensivă)
Curent de alimentare: 174 A la 400 V (mod normal), 151 A la 500 V (mod de funcționare intensivă), 207 A la 690 V (mod de funcționare intensivă), 179 A la 690 V (mod normal)
Curent de ieșire continuu: 211 A la 2,5 kHz în mod normal, 173 A la 2,5 kHz în mod de sarcină grea
Frecvența de ieșire a convertizorului de frecvență: 0,1…500 Hz
Supracurent tranzitoriu admisibil: 1,1 × In pentru până la 60 s (mod normal), 1,5 × In pentru până la 60 s (mod de sarcină grea)
Funcții de protecție
Grad de protecție IP: IP54
Filtru EMC: Conformitate integrată de 150 m conform IEC 61800-3 categoria C3
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Tipuri de protecție: Oprire cuplu de siguranță (motor și acționare), defect de fază motor, protecție împotriva supraîncălzirii, protecție împotriva supracurentului, protecție împotriva supratensiunii de ieșire, protecție împotriva scurtcircuitelor, protecție la supratensiune bus DC, protecție la supratensiune și subtensiune de alimentare, protecție la defect de fază rețea, protecție la supraturare, protecție motor
Caracteristici fizice
Lățime: 400 mm
Înălțime: 2350 mm
Adâncime: 669 mm
Tip de răcire: Convecție forțată
Nivel de zgomot: 69 dB în conformitate cu standardul 86/188/CEE
Comunicare
Protocol port de comunicare: Modbus serial, Ethernet, Modbus TCP
Interfață fizică: Ethernet, RS485 cu 2 fire
Mod de acces: Slave Modbus TCP
Viteză de transmisie: 10, 100 Mbit/s (Ethernet); 4800, 9600, 19200, 38400 biți/s (serial)
Condiții de mediu
Temperatură de funcționare: -15…40 °C (fără reducere), 50…60 °C (cu reducere) Altitudine de funcționare: ≤ 1000 m fără reducere, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 m
Poziție de funcționare: Verticală +/- 10 grade
Umiditate relativă: 5...95 % fără condensare, în conformitate cu IEC 60068-2-3
Certificate și aprobări
Certificate: ATEX, EAC, C-Tick
Marcaj: CE
Standarde: IEC 60204-1, IEC 61800-2, IEC 61800-3, IEC 61800-5-1
