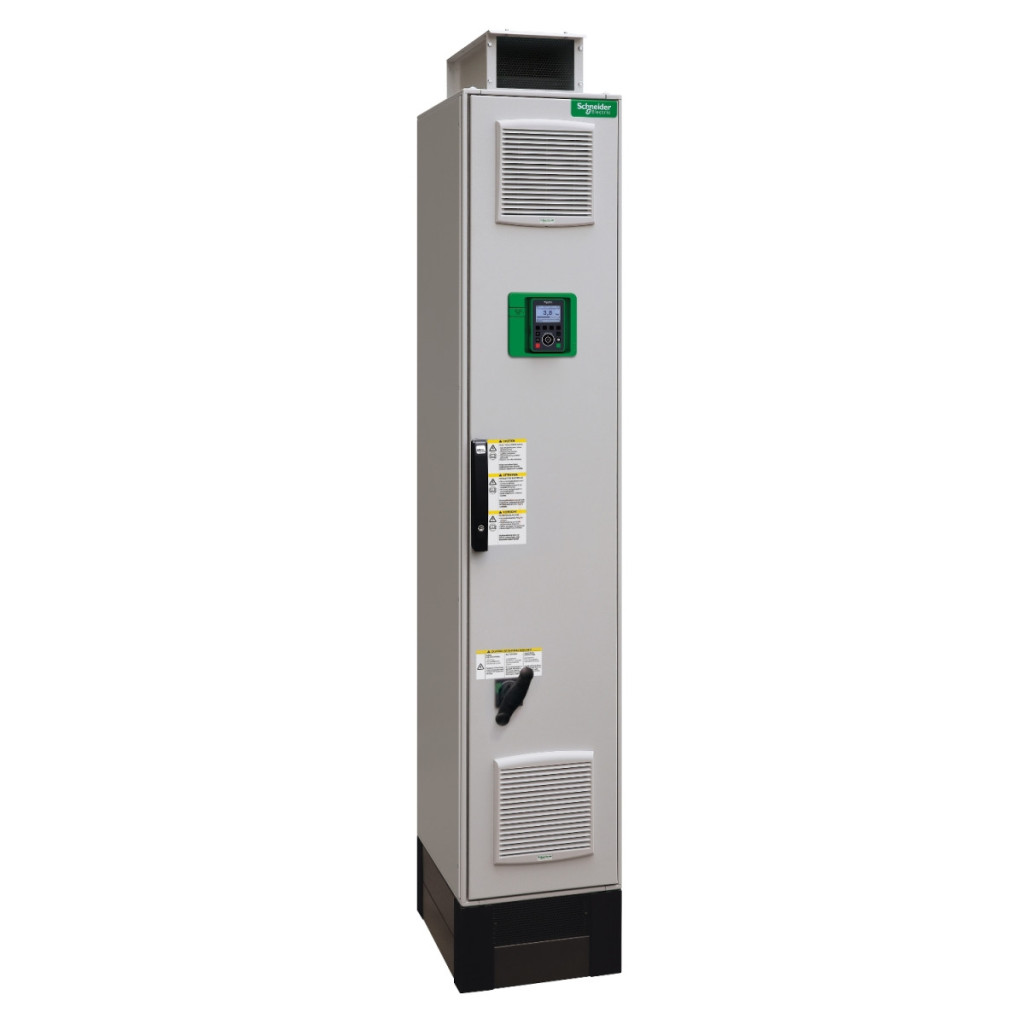

Modelul ATV650C13N4F din seria de convertoare de frecvență Altivar Process ATV650 de la Schneider Electric este un dispozitiv de înaltă performanță conceput pentru aplicații industriale, optimizat special pentru controlul proceselor și aplicații utilitare. Acest convertizor de frecvență montat pe podea, independent, poate gestiona o putere a motorului de 132 kW în modul normal și 110 kW în modul de utilizare intensivă, toate cu o tensiune de alimentare trifazată de 400-480 V. ATV650C13N4F are un grad de protecție remarcabil (IP54), ceea ce permite instalarea sa în medii în care pot fi prezente praf și umiditate. Dispozitivul are un întrerupător de deconectare încorporat, care sporește siguranța și facilitează întreținerea. Filtrul EMC încorporat asigură compatibilitatea electromagnetică în conformitate cu IEC 61800-3 C3 până la 150 de metri. Convertorul de frecvență este extrem de versatil, deoarece este potrivit pentru controlul motoarelor asincrone și sincrone, inclusiv motoarele sincrone cu reluctanță și cu magneți permanenți. Profilurile de control includ modurile cuplu constant, cuplu optimizat și cuplu variabil. Gama de frecvențe de ieșire este de 0,1-500 Hz, curentul nominal de ieșire este de 250 A în modul normal și de 211 A în modul de sarcină grea, la o frecvență de comutație de 2,5 kHz. Dispozitivul are o funcție de siguranță STO (Safe Torque Off) care asigură un nivel de siguranță SIL 3. ATV650C13N4F oferă o gamă largă de opțiuni de comunicare: este dotat standard cu porturi seriale Modbus și Ethernet, iar diverse module de comunicare (PROFINET, DeviceNet, Modbus TCP/EtherNet/IP, CANopen, Ethernet Powerlink, BACnet MS/TP, Profibus DP V1) pot fi montate ulterior. Dispozitivul are, de asemenea, numeroase intrări și ieșiri: 8 intrări digitale (dintre care două pot fi configurate ca intrări de impulsuri), 3 intrări analogice, 2 ieșiri analogice și 3 ieșiri releu, permițând o configurare flexibilă pentru diferite aplicații. ATV650C13N4F poate fi utilizat într-o gamă largă de aplicații industriale, în special în procesarea alimentelor și băuturilor, minerit, petrol și gaze și tratarea apei. În funcție de model, este potrivit pentru controlul pompelor, ventilatoarelor, compresoarelor, benzilor transportoare și mixerelor. Convertizoarele de frecvență pot reduce semnificativ consumul de energie prin ajustarea turației motorului la cererea reală. Sistemul de răcire cu aer forțat și gama largă de temperaturi de funcționare (-15 °C până la +40 °C în mod normal, cu reducere a puterii până la +50 °C) sporesc și mai mult versatilitatea dispozitivului.
Schneider Electric Altivar Process ATV650 - ATV650C13N4F - convertizor de frecvență, 130 kW, 3f, 400 VAC, IP55, design cu carcasă fixă date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV600
Tipul produsului: Convertizor de frecvență
Versiune: Cu întrerupător de deconectare
Denumirea scurtă a dispozitivului: ATV650
Metoda de montare: Design cu carcasă independentă
Porturi de comunicare
Protocoale de comunicare: Modbus serial, Ethernet
Caracteristici electrice
Tensiune nominală de alimentare: 380...440 V - 15...10 %
Toleranță relativă simetrică a tensiunii de alimentare: 10 %
Toleranță relativă simetrică a frecvenței de alimentare: 5 %
Curent nominal de ieșire: 250,0 A Clasa de protecție: IP54 conform IEC 60529, IP54 conform IEC 61800-5-1 Tip de răcire: Flux de aer forțat Frecvență de alimentare: 50...60 Hz - 5...5%
Putere
Puterea motorului: 132 kW (mod normal), 110 kW (mod de funcționare intensă)
Curent
Curent de linie: 210 A la 400 V (mod de funcționare intensă), 179 A la 380 V (mod normal), 244 A la 380 V (mod de funcționare intensă), 207 A la 400 V (mod normal)
Curent de ieșire continuu: 250 A la 2,5 kHz în modul normal, 211 A la 2,5 kHz în modul de funcționare intensă
Frecvență
Frecvența de ieșire a convertizorului de frecvență: 0,1…500 Hz
Funcții de siguranță
STO (oprire cuplu de siguranță) SIL 3
Carduri opționale
Un slot: modul de comunicație, PROFINET, DeviceNet, Modbus TCP/EtherNet/IP, CANopen daisy chain RJ45, CANopen SUB-D 9, terminale cu șurub CANopen
Slot A/B: modul de expansiune I/O digital și analogic, modul de expansiune ieșire releu
Module de comunicare: Ethernet IP/Modbus TCP/MD-Link, BACnet MS/TP, Ethernet Powerlink, Profibus DP V1
Intrări și ieșiri
Număr de intrări digitale: 8
Tip intrare digitală: DI7, DI8 programabile ca intrări de impulsuri: 0…30 kHz, 24 V CC (≤ 30 V) Număr de intrări analogice: 3 Număr de ieșiri analogice: 2 Număr de ieșiri releu: 3 Caracteristici fizice Lățime: 400 mm Înălțime: 2350 mm Greutate netă: 330 kg Condiții de mediu 2350 mm
Adâncime: 669 mm
Greutate netă: 330 kg
Condiții de mediu
Rezistență de izolație: > 1 MOhm 500 V CC timp de 1 minut la pământ
Nivel de zgomot: 69 dB în conformitate cu standardul 86/188/CEE
Grad de contaminare: 2 în conformitate cu IEC 61800-5-1
Rezistență la vibrații: 1 gn (f= 13…200 Hz) în conformitate cu IEC 60068-2-6, 1,5 mm vârf-la-vârf (f= 2…13 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Umiditate relativă: 5…95 % fără condensare conform IEC 60068-2-3 Temperatura ambiantă de funcționare: 40…50 °C (cu reducere a puterii), -15…40 °C (fără reducere a puterii)
