ATV650C16N4F, parte a familiei de produse Altivar Process ATV600, este un convertizor de frecvență de înaltă calitate, de 160 kW, dezvoltat de Schneider Electric special pentru controlul proceselor industriale și aplicații utilitare. Acest model este compatibil cu rețelele trifazate de 400-480 V și are un design fix al carcasei, ideal pentru sistemele cu cerințe de putere mai mari. ATV650C16N4F are o serie de parametri tehnici remarcabili care îl fac eficient și fiabil în funcționare. Gradul de protecție IP54 al dispozitivului oferă o protecție excelentă împotriva prafului și stropilor de apă, permițând utilizarea acestuia într-o varietate de medii industriale. Convertizorul de frecvență este echipat cu un întrerupător de deconectare integrat, care sporește siguranța instalării și a funcționării. Protocoalele sale de comunicare includ Modbus TCP și Modbus serial, care asigură o integrare flexibilă cu diverse sisteme de control. Acest convertizor de frecvență este extrem de versatil, deoarece este potrivit pentru controlul motoarelor asincrone și sincrone. Puterea motorului poate fi de 160 kW în modul normal și de 132 kW în modul de funcționare intensă. Curentul nominal de ieșire este de 302 A la o frecvență de comutare de 2,5 kHz sub sarcină normală și de 250 A sub sarcină grea. Gama de frecvențe de ieșire a convertizorului de frecvență poate fi reglată între 0,1 și 500 Hz, oferind o gamă largă de viteze pentru motoarele controlate. Dispozitivul are o funcție de siguranță STO (Safe Torque Off) care respectă nivelul de integritate de siguranță SIL 3, oferind o protecție excelentă atât pentru echipamente, cât și pentru personalul de operare în caz de urgență. Opțiunile de control ale convertizorului de frecvență includ standardul cuplu constant, modul cuplu optimizat și standardul cuplu variabil, care pot fi adaptate la diferite aplicații. Pentru motoarele sincrone, este capabil să controleze și motoarele sincrone cu reluctanță și motoarele cu magneți permanenți. ATV650C16N4F este extrem de flexibil în configurația sa datorită diverselor opțiuni de intrare și ieșire. Are 8 intrări digitale, dintre care două pot fi configurate și ca intrări de impulsuri. În ceea ce privește intrările analogice, are 3 intrări configurabile prin software care pot accepta semnale bazate pe tensiune sau curent. Dispozitivul este echipat, de asemenea, cu 2 ieșiri analogice și 3 ieșiri releu, care pot fi programate pentru diferite cerințe de aplicare. Dispozitivul are, de asemenea, un filtru EMC încorporat pentru a reduce interferențele electromagnetice. Are o lățime de 400 mm, o înălțime de 2350 mm și o adâncime de 669 mm și cântărește 330 kg. Intervalul său de temperatură de funcționare este între -15 °C și +40 °C fără reducerea performanței, dar poate fi utilizat până la 50 °C cu reducerea performanței. Dispozitivul poate fi extins cu diverse carduri opționale, cum ar fi diferite module de comunicație (PROFINET, DeviceNet, CANopen) sau module de expansiune I/O digitale și analogice.

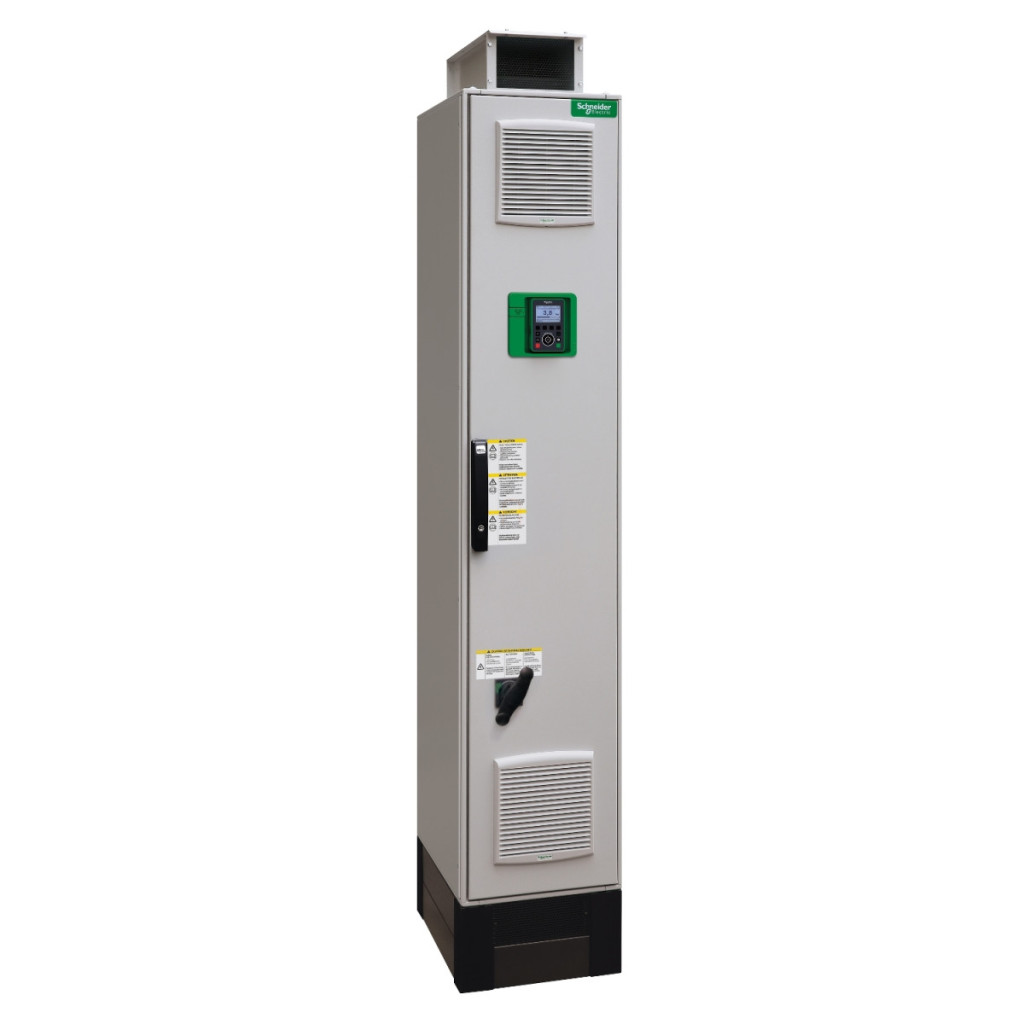

Schneider Electric Altivar Process ATV650 - ATV650C16N4F - convertizor de frecvență, 160 kW, 3f, 400 VAC, IP55, design cu carcasă fixă date tehnice
Caracteristici principale
Familia de produse: Altivar Process ATV600
Aplicație specifică: Controlul proceselor și utilități
Tipul produsului: Convertizor de frecvență
Versiune: Cu întrerupător de deconectare
Denumire scurtă a dispozitivului: ATV650
Metodă de montare: Design cu carcasă independentă
Porturi și protocoale de comunicare
Protocoale de comunicare: Modbus TCP, Modbus serial
Caracteristici de alimentare și ieșire
Tensiune nominală de alimentare: 380...440 V -15...10%
Toleranță relativă simetrică a tensiunii de alimentare: 10%
Toleranță relativă simetrică a frecvenței de alimentare: 5%
Curent nominal de ieșire: 302,0 A
Grad de protecție IP: IP54 conform IEC 60529 și IEC 61800-5-1
Puterea motorului: 160 kW (sarcină normală), 132 kW (sarcină mare)
Caracteristici electrice
Curent de rețea: 251 A la 400 V (sarcină grea), 210 A la 380 V (sarcină normală), 291 A la 380 V (sarcină grea), 244 A la 400 V (sarcină normală)
Curent de ieșire continuu: 302 A la 2,5 kHz sub sarcină normală, 250 A la 2,5 kHz sub sarcină mare
Intervalul de frecvență de ieșire al convertizorului de frecvență: 0,1...500 Hz
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Tip de răcire: flux de aer forțat
Frecvență de alimentare: 50...60 Hz -5...5%
Caracteristici de control
Număr de intrări digitale: 8
Tip intrare digitală: DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC (≤ 30 V)
Număr de intrări analogice: 3
Tip intrare analogică: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC, impedanță: 31,5 kOhm, rezoluție 12 biți; curent: 0...20 mA, impedanță: 250 Ohm, rezoluție 12 biți Număr de ieșiri analogice: 2 Număr de ieșiri releu: 3 Caracteristici fizice Lățime: 400 mm Înălțime: 2350 mm;
Adâncime: 669 mm;
Greutate netă: 330 kg;
Condiții de mediu
Rezistență de izolație: > 1 MOhm 500 V CC timp de 1 minut față de pământ;
Nivel de zgomot: 69 dB conform 86/188/CEE
Grad de poluare: 2 conform IEC 61800-5-1
Temperatura ambiantă de funcționare: -15...40 °C (fără reducere a puterii), 40...50 °C (cu reducere a puterii) Altitudine de funcționare: ≤ 1000 m fără reducere a puterii, 1000...4800 m cu reducere a puterii de 1% la fiecare 100 m Poziție de funcționare: verticală +/- 10 grade
