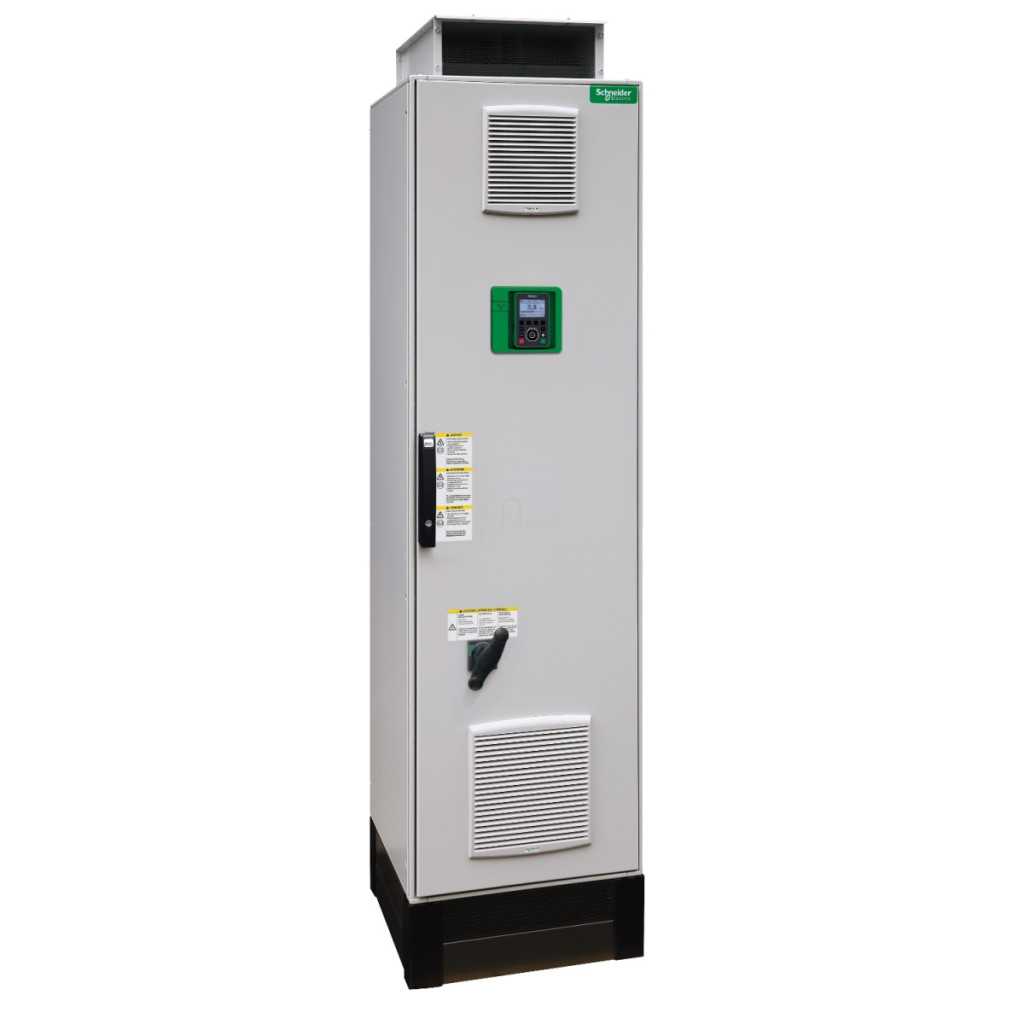

Convertorul de frecvență Altivar Process ATV600 seria ATV650C25N4F este un produs de ultimă generație, de înaltă performanță, produs de Schneider Electric, dezvoltat special pentru procese industriale și aplicații utilitare. Acest convertizor de frecvență montat pe podea este o alegere excelentă pentru medii în care fiabilitatea și controlul precis al motorului sunt cerințe esențiale. Dispozitivul are o putere normală de funcționare de 250 kW și o putere de încărcare mare de 200 kW și funcționează la o tensiune de alimentare trifazată de 380-440 V. O caracteristică specială a versiunii ATV650 este că este echipată cu un întrerupător de circuit încorporat, care sporește siguranța și ușurința în utilizare a echipamentului. Gradul de protecție IP54 oferă o protecție excelentă împotriva prafului și umezelii, asigurând o funcționare fiabilă chiar și în medii industriale. Dispozitivul este, de asemenea, echipat cu un filtru EMC integrat, care asigură compatibilitatea electromagnetică în conformitate cu IEC 61800-3 C3 până la 150 de metri. ATV650C25N4F are capacități de comunicare remarcabile: suportă protocoalele Modbus TCP și Ethernet ca standard, dar poate fi extins cu carduri opționale pentru a utiliza protocoalele PROFINET, DeviceNet, CANopen, Ethernet IP, BACnet MS/TP, Ethernet Powerlink sau Profibus DP V1. Acest lucru oferă o flexibilitate excepțională pentru integrarea în diverse sisteme de automatizare. Dispozitivul este potrivit pentru controlul motoarelor asincrone și sincrone, inclusiv motoarele sincrone cu reluctanță și cu magneți permanenți. Frecvența de ieșire poate fi reglată de la 0,1 la 500 Hz, acoperind o gamă extrem de largă de aplicații. Convertorul de frecvență oferă, de asemenea, caracteristici avansate de siguranță, cum ar fi soluția de nivel de siguranță STO (Safe Torque Off) SIL 3, care împiedică pornirea nedorită a motorului. Dispozitivul oferă un curent de ieșire continuu de 477 A în funcționare normală și 370 A în funcționare intensivă, la o frecvență de comutare de 2,5 kHz. ATV650C25N4F are numeroase funcții de protecție, inclusiv protecție împotriva supraîncălzirii, supracurentului, scurtcircuitului, pierderii de fază a motorului și supratensiunii busului DC, care garantează o funcționare fiabilă pe termen lung. Capacitățile sale de control includ un controler PID reglabil, care permite un control precis al procesului.
Date tehnice ATV650C25N4F
Caracteristici generale
Familia de produse: Altivar Process ATV600
Tipul produsului: Convertizor de frecvență
Varianta de tip: Cu întrerupător de circuit încorporat
Denumire scurtă: ATV650
Metodă de montare: Design cu dulap montat pe podea
Comunicare
Protocoale de comunicare: Modbus TCP, Ethernet
Interfață fizică: Ethernet, RS485 cu 2 fire
Viteză de transmisie: 10, 100 Mbit/s (Ethernet), 4800, 9600, 19200, 38400 bit/s (serial)
Caracteristici electrice
Tensiune nominală de alimentare: 380...440 V (-15...+10%)
Frecvența rețelei: 50...60 Hz (±5%)
Curent nominal de ieșire: 477 A (funcționare normală), 370 A (sarcină mare) la 2,5 kHz
Puterea motorului: 250 kW (funcționare normală), 200 kW (sarcină mare)
Curent rețea: 369 A (400 V, funcționare normală), 391 A (400 V, sarcină mare)
Intervalul de frecvență de ieșire: 0,1...500 Hz
Protecție și răcire
Clasă de protecție IP: IP54 (conform IEC 60529 și IEC 61800-5-1)
Metodă de răcire: Convecție forțată
Volum aer de răcire: 1300 m³/h
Funcții de siguranță
Funcție de siguranță: STO (Safe Torque Off) SIL 3
Caracteristici mecanice
Lățime: 600 mm
Înălțime: 2350 mm
Adâncime: 669 mm
Greutate netă: 500 kg
Condiții de mediu
Temperatură de funcționare: -15...40 °C (nominală), 40...50 °C (cu performanță redusă)
Umiditate relativă: 5...95% (fără condens)
Altitudine de funcționare: ≤1000 m (fără restricții), 1000...4800 m (cu reducere a curentului de 1% la fiecare 100 m)
Protecție: Clasa 3C3, Clasa 3S3 conform IEC 60721-3-3
Conformități și certificări
Certificări: ATEX, EAC, C-Tick, CE
Standarde: IEC 60204-1, IEC 61800-2, IEC 61800-3, IEC 61800-5-1
